شارژر سریع DC دیواری تک تفنگی

شارژر سریع DC دیواری تک تفنگی با کیفیت کارخانه CSIVEI که برای توان خروجی از 20 کیلووات تا 60 کیلووات طراحی شده است، مستقیماً روی دیوارها، ستون‌ها یا ستون‌های سازه‌ای موجود نصب می‌شود - نیازی به پدهای بتنی، لنگر انداختن زمین یا ساخت جزیره پارکینگ اختصاصی را از بین می‌برد. این باعث می‌شود آن را برای پارک‌های زیرزمینی، گاراژهای چند طبقه و پارکینگ‌های باریک که در آن شارژرهای نصب‌شده روی زمین مانع از جریان ترافیک می‌شوند، ایده‌آل باشد.

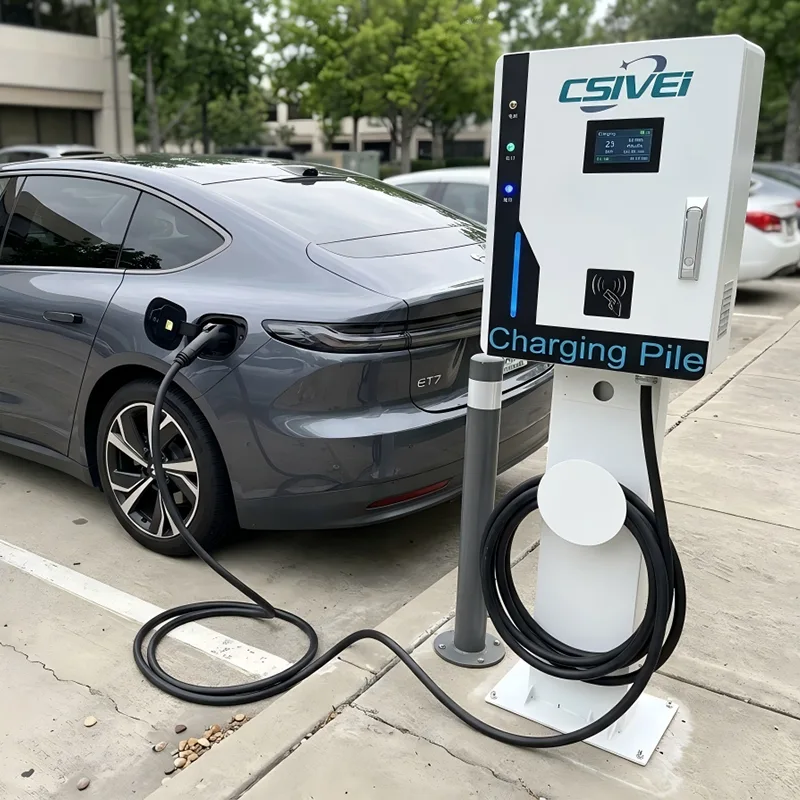

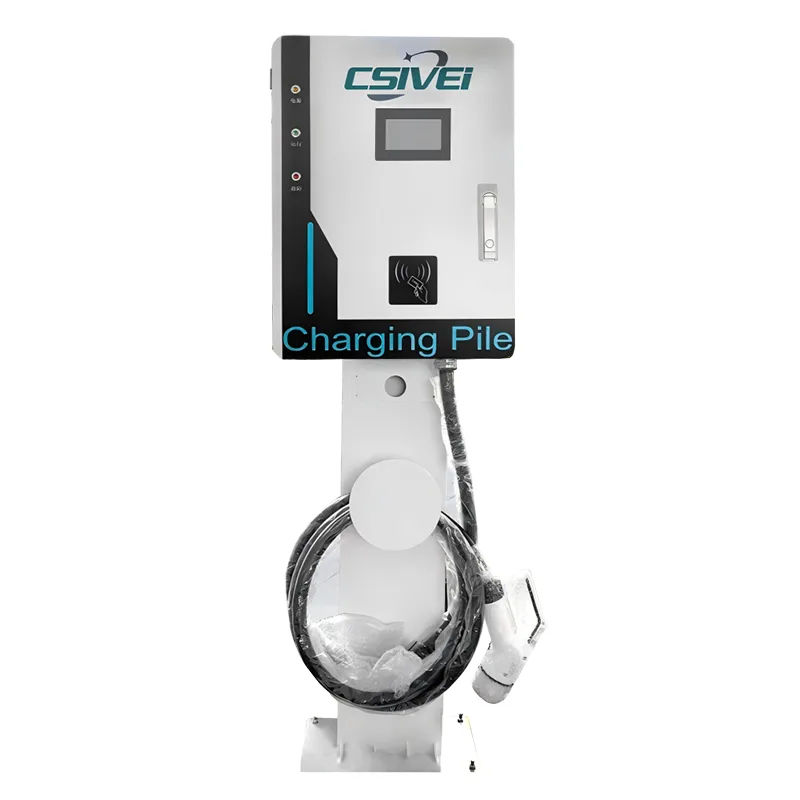

برای مکان‌هایی که فاقد سطوح دیوار مناسب هستند، یک پایه فولادی سنگین اختیاری، دستگاه را بدون هیچ گونه تغییر سخت‌افزاری داخلی به یک شارژر پایه‌دار مستقل تبدیل می‌کند.

این شارژر از استانداردهای CCS1، CCS2، CHAdeMO و GB/T پشتیبانی می‌کند و به تمام خودروهای برقی رایج خدمات ارائه می‌دهد. محفظه دارای استاندارد IP55 با وسایل الکترونیکی با روکش مناسب در برابر رطوبت، گرد و غبار و محیط های داخلی و خارجی با تهویه ضعیف معمولی پارکینگ های زیرزمین مقاومت می کند.

کنترل دسترسی از طریق یک صفحه نمایش لمسی 7 اینچی با RFID و احراز هویت مبتنی بر برنامه، با اتصال OCPP 1.6J/2.0.1 اجرا می شود که امکان نظارت از راه دور، گزارش تراکنش و قیمت گذاری پویا را فراهم می کند.

ویژگی های ایمنی عبارتند از نظارت بر عایق در زمان واقعی، حفاظت از جریان باقیمانده حساس به DC، حفاظت در برابر دمای بیش از حد، و دکمه توقف اضطراری - همه استاندارد در هر واحد.

برنامه های کاربردی محصول

ایستگاه شارژ DC دیواری تک تفنگی که برای مکان‌هایی طراحی شده است که فضای کف آن بسیار عالی است، مستقیماً بر روی سطوح عمودی موجود نصب می‌شود - ضمن اینکه همچنان عملکرد شارژ سریع DC را ارائه می‌دهد، سطح زمین ارزشمند را آزاد می‌کند. با یک کیت پایه اختیاری، همان واحد به یک محلول نصب شده روی میله برای مکان های فضای باز بدون دیوارهای مناسب تبدیل می شود.

پارکینگ های زیرزمینی و چند طبقه

در گاراژهای زیرزمینی و سازه‌های پارکینگ چند سطحی، جایگاه‌های باریک، دایره‌های چرخشی تنگ و ستون‌های ساختاری، شارژرهای روی زمین را غیرعملی می‌سازند. این واحد دیواری مستقیماً بر روی دیوارهای بتنی، ستون‌ها یا ستون‌های باربر نصب می‌شود و شارژر را در سر هر قسمت بدون تجاوز به فضای پارکینگ یا راهروی رانندگی قرار می‌دهد. هیچ لنگر زمینی یا پد بتنی مورد نیاز نیست، سرعت نصب را افزایش می دهد و مسیرهای پیاده روی را برای عابران پیاده باز نگه می دارد.

نمایندگی‌های خودرو و خلیج‌های خدمات نمایشگاهی

نمایندگی‌هایی که خودروهای برقی را برای تحویل مشتری یا انجام شارژ پس از سرویس آماده می‌کنند، نیاز به چرخش سریع در فضای محدود کارگاه و محوطه جلو دارند. نصب دیواری شارژر در بالای محل سرویس، قسمت های کف را برای تکنسین ها و حرکت خودرو پاک نگه می دارد. پیکربندی تک تفنگ به خوبی با یک محل سرویس اختصاصی جفت می‌شود، مدیریت کابل را ساده می‌کند و اطمینان می‌دهد که هر خودرو شارژ ثابت و نظارت شده را دریافت می‌کند.

پارکینگ هتل، اداری و مسکونی

برای شارژ کارکنان، مهمان یا مستاجر خودروی برقی در ساختمان‌های دارای پارکینگ زیرزمینی یا سرپوشیده، شارژرهای DC دیواری به طور تمیز در ساختار موجود ادغام می‌شوند. آنها از بهم ریختگی واحدهای مستقل در مناطق پر عابران پیاده جلوگیری می کنند و برای دسترسی آسان به صفحه نمایش می توانند در سطح چشم نصب شوند. RFID و احراز هویت مبتنی بر برنامه، صورت‌حساب خاص کاربر را امکان‌پذیر می‌سازد، در حالی که اتصال OCPP به مدیران دارایی اجازه می‌دهد تا بر استفاده نظارت کنند و قیمت‌گذاری روزانه را تعیین کنند.

کربساید عمومی و شارژ سطحی

در جاهایی که سطوح دیوار در دسترس نیست - مانند زمین‌های روباز، خطوط پارک کنار حاشیه، یا پارک‌های خرده‌فروشی حومه شهر - پایه فولادی اختیاری همان شارژر را به یک واحد با مشخصات باریک تبدیل می‌کند. این انعطاف‌پذیری استقرار را برای مخلوط کردن نصب‌های دیواری و پایه‌ای در یک پروژه واحد، با استفاده از یک محصول استاندارد شده به جای منبع‌یابی مدل‌های شارژر دیواری و زمینی جداگانه، فراهم می‌کند. ردپای جمع و جور یک پایه تکی فضای زمینی بسیار کمتری را نسبت به یک کابینت شارژر روی زمین اشغال می کند.

شارژ شبانه پایگاه و انبار خانه ناوگان

ناوگان برقی کوچک تا متوسط ​​- مانند ون های تحویل محلی، وسایل نقلیه تعمیر و نگهداری شورا، یا استخرهای اتومبیل شرکتی - اغلب از انبارهایی با ساختمان های موجود و دیوارهای پیرامونی کار می کنند. شارژرهای DC دیواری در امتداد لبه انبار، فضای قابل استفاده حیاط را برای پارک خودرو و مانور به حداکثر می رساند. شارژ برنامه‌ریزی‌شده از طریق باطن OCPP می‌تواند با نرخ‌های برق خارج از پیک مطابقت داشته باشد و هزینه‌های جاری ناوگان را پایین نگه دارد.

شیرجه عمیق فنی

شارژر سریع DC دیواری تک تفنگی، قابلیت شارژ سریع DC کامل را در یک شاسی جمع و جور و قابل نصب روی دیوار بسته بندی می کند - که چگالی توان بالایی را بدون به خطر انداختن عملکرد حرارتی، ایمنی یا قابلیت سرویس به دست می آورد.

Compact High-Density Power Conversion

این شارژر از یک معماری یکسو کننده مدولار کارآمد استفاده می کند و مبدل های AC-DC ایزوله شده با فرکانس بالا را در یک محفظه باریک که معمولاً یک سوم حجم یک واحد زمینی معادل است، یکپارچه می کند. با وجود کاهش ردپای، راندمان تبدیل در بار نامی ≥95٪ باقی می ماند. محفظه ماژول از پانل جلویی قابل دسترسی است و به ماژول‌های قدرت جداگانه اجازه می‌دهد بدون جدا کردن دستگاه از دیوار تعویض شوند - یک مزیت مهم در محیط‌های گاراژ تنگ که دسترسی جانبی ممکن است محدود باشد.

Passive and Active Hybrid Cooling

نصب دیواری چالش‌های حرارتی منحصربه‌فردی را به همراه دارد: شارژر اغلب در برابر سطوح بتنی یا بنایی با جریان هوای عقب محدود نصب می‌شود و پارکینگ‌های زیرزمین ممکن است از هوای راکد و مرطوب رنج ببرند. برای رفع این مشکل، واحد یک کانال هوای داخلی مهر و موم شده را با خنک کننده هوشمند هوای اجباری ترکیب می کند. فن های فشار استاتیک بالا هوای فیلتر شده را از طریق یک مسیر جلو به طرف می کشند و از گردش مجدد هوای گرم جلوگیری می کنند و از اجزای داخلی در برابر گرد و غبار ترمز و ذرات معلق در هوا که در سازه های پارکینگ رایج هستند محافظت می کنند. پوشش منسجم بر روی تمام PCB ها محافظت بیشتری در برابر تراکم و جوهای خورنده ایجاد می کند.

Wall-Mount Structural Engineering

این محفظه از فولاد گالوانیزه سبک و سفت و سخت ساخته شده است که برای مقاومت در برابر اشعه ماوراء بنفش و خوردگی با پودر پوشش داده شده است. یک سیستم براکت نصب تقویت شده وزن واحد را در چندین نقطه لنگر توزیع می کند که با ستون های بتنی، آجری و سازه ای فولادی سازگار است. طراحی، جرم شارژر را نزدیک به صفحه دیوار متمرکز می کند، و استرس کانسیلور بر روی اتصالات را به حداقل می رساند. برای مکان‌هایی که پایه اختیاری را نصب می‌کنند، همان براکت نصب به یک ستون فولادی گالوانیزه گرم با یک کانال مدیریت کابل یکپارچه متصل می‌شود و نیازی به تغییرات سخت‌افزاری داخلی برای انتقال بین پیکربندی‌های پایه دیواری و پایه پایه ندارد.

Integrated Cable Management

یک جمع کننده کابل یا محفظه کابل با تعادل فنری در نمای جانبی دستگاه تعبیه شده است و کابل شارژ را در صورت عدم استفاده از زمین دور نگه می دارد. این از خطرات سفر در مناطق پر عابر پیاده جلوگیری می کند و از کابل در برابر آسیب ناشی از تصادف محافظت می کند. طراحی غلاف کابل را در ارتفاعی طبیعی به سمت پایین و بیرون هدایت می کند و فشار اپراتور را در طول اتصال کاهش می دهد.

کنترل کامل و ایمنی در یک قاب فشرده

با وجود کاهش اندازه، شارژر مجموعه کنترل و ایمنی کامل موجود در واحدهای DC بزرگتر را حفظ می کند. یک کنترلر لینوکس تعبیه شده ارتباطات وسیله نقلیه را در پروتکل های CCS1، CCS2، CHAdeMO و GB/T مدیریت می کند. نظارت بر عایق در زمان واقعی، تشخیص جریان باقیمانده حساس به DC نوع A + 6 میلی آمپر و تشخیص جوش کنتاکتور به طور مداوم در طول هر جلسه کار می کنند. سنسورهای دمای بیش از حد مستقر در ماژول‌های برق، مسیر خروجی DC، و کنتاکت‌های کانکتور، پاسخ‌های حفاظتی مرحله‌ای را ایجاد می‌کنند - از افزایش سرعت فن تا کاهش کنترل‌شده توان تا پایان کامل جلسه در صورت فراتر رفتن از آستانه‌ها. اتصال OCPP 1.6J/2.0.1 از طریق 4G، Wi-Fi یا اترنت، تشخیص از راه دور، به‌روزرسانی میان‌افزار و صورت‌حساب هر تراکنش را امکان‌پذیر می‌کند.

Flexible Deployment Architecture

طراحی پایه دیواری از توان 20 کیلووات تا 60 کیلووات پشتیبانی می کند که با ظرفیت الکتریکی معمول موجود در ساختمان های موجود بدون ارتقاء شبکه پرهزینه مطابقت دارد. گزینه های ورودی هر دو پیکربندی تک فاز و سه فاز را بسته به سطح برق پوشش می دهند. کیت لوازم جانبی پایه اختیاری شامل ستون، صفحه پایه و راهنمای کابل است - قابل نصب توسط یک تیم تکنسین - که امکان نصب ترکیبی پایه دیواری و پایه را از یک مدل شارژر استاندارد در کل پارکینگ فراهم می‌کند.

سوالات متداول

Q1: چه نوع سطح دیوار برای نصب مورد نیاز است؟

شارژر سریع DC دیواری تک تفنگی برای نصب بر روی ستون های بتنی جامد، آجری یا فولادی سازه ای طراحی شده است. براکت نصب تقویت شده وزن دستگاه را در چندین نقطه لنگر توزیع می کند و از تثبیت پایدار و ایمن اطمینان می دهد. یک بررسی سایت برای تایید ظرفیت باربری توصیه می شود و ما یک الگوی نصب و راهنمای نصب دقیق را برای پیمانکار برق شما ارائه می دهیم.

Q2: اگر دیوار مناسبی در سایت من وجود نداشته باشد؟

یک پایه فولادی سنگین اختیاری در دسترس است. این ستون مستقل از براکت نصب مشابه نسخه دیواری استفاده می‌کند - نیازی به تغییر سخت‌افزار داخلی نیست. این پایه دارای یک کانال مدیریت کابل یکپارچه و یک صفحه کف است. این امکان را به شما می دهد تا در حالی که از یک مدل شارژر استاندارد استفاده می کنید، نصب های دیوار و پایه را در یک سایت ترکیب کنید.

Q3: خروجی های برق موجود چیست و چرا برد کمتر از واحدهای روی زمین است؟

این شارژر DC دیواری در ردیف های برق از 20 کیلو وات تا 60 کیلووات ارائه می شود. این محدوده برای طراحی فشرده حرارتی روی دیوار و ظرفیت الکتریکی معمولی ساختمان بهینه شده است. برای نصب های دیواری، این سطح قدرت برای شارژ مقصد، پارکینگ در محل کار و استفاده از ناوگان شبانه کافی است. اگر پروژه شما به قدرت بالاتری نیاز دارد، شارژرهای تک تفنگی یا دو تفنگی ما پیکربندی هایی از 60 کیلووات تا 240 کیلووات ارائه می دهند.

Q4: آیا شارژر می تواند به طور قابل اعتماد در پارکینگ های زیرزمینی مرطوب یا گرد و غبار کار کند؟

بله. این محفظه دارای استاندارد IP55 است و تمام لوازم الکترونیکی داخلی به طور منسجم پوشش داده شده اند تا در برابر رطوبت، تراکم و ذرات معلق در هوا مقاومت کنند. مجرای هوای مهر و موم شده و فن های خنک کننده با فشار استاتیکی بالا به طور خاص برای هوای راکد و اغلب غبار آلود موجود در زیرزمین و سازه های پارکینگ چند طبقه طراحی شده اند.

Q5: کابل شارژ در صورت عدم استفاده چگونه مدیریت می شود؟

غلاف کابلی تعبیه شده در کناره یا جمع کننده متعادل فنری، کابل را از زمین دور نگه می دارد. این کار از خطرات سفر در مناطق عابر پیاده جلوگیری می کند، کابل را از آسیب خودرو محافظت می کند و کانکتور را در ارتفاعی راحت برای گرفتن کاربر قرار می دهد.

Q6: آیا می توانم چندین شارژر دیواری را از راه دور نظارت و مدیریت کنم؟

بله. هر واحد دارای اتصال OCPP 1.6J/2.0.1 از طریق 4G، Wi-Fi یا اترنت است. می‌توانید همه شارژرها را در سیستم مدیریت شبکه شارژ ترجیحی خود برای نظارت در زمان واقعی، گزارش تراکنش در هر واحد، تشخیص از راه دور، قیمت‌گذاری پویا و به‌روزرسانی‌های میان‌افزار ادغام کنید.

Q7: چه دسترسی تعمیر و نگهداری مورد نیاز است - آیا واحد برای سرویس باید از دیوار جدا شود؟

خیر. پنل جلویی دسترسی کامل به محل تغذیه مدولار را فراهم می کند. ماژول‌های برق جداگانه را می‌توان بدون جدا کردن شارژر از دیوار، به صورت داغ تعویض کرد. برای اکثر بررسی‌های معمول - تمیز کردن فیلتر، بازرسی بصری - همه اجزا از جلو قابل دسترسی هستند و تعمیر و نگهداری را حتی در فضاهای پارک تنگ امکان‌پذیر می‌سازد.

کانون توجه مشتریان

مجتمع تجاری مرکز شهر - بازسازی زیرزمینی پارکینگ EV شارژ

پس زمینه

یک مجتمع ممتاز با کاربری مختلط در مرکز شهر بزرگ اروپا، برنامه‌ریزی کرده است تا شارژ سریع DC را در پارکینگ زیرزمینی سه‌سطحی خود به‌روز کند. این مرکز به مهمانان هتل، مستاجران دفتر و بازدیدکنندگان خرده‌فروشی خدمات می‌دهد و تعداد فزاینده‌ای درخواست شارژ خودروی برقی دارند. مدیریت می خواست شارژرهای سریع را بدون از دست دادن جای پارک یا مسدود کردن راهروهای رانندگی باریک نصب کند.

چالش

پارکینگ زیرزمین محدودیت‌های فیزیکی قابل‌توجهی را که در ساختمان‌های قدیمی‌تر شهری وجود دارد، نشان می‌دهد:

●   محل‌های پارک باریک با شعاع‌های چرخشی محکم، جایی برای کابینت‌های شارژر روی زمین باقی نمی‌گذارد.

●  ستون‌های سازه‌ای مکرر بودند، اما دیوارها در سر بسیاری از خلیج‌ها موجود بودند.

●  محدودیت‌های ارتفاع سقف و کانال‌های تهویه، فاصله بالای سر را محدود می‌کنند.

●  کف بتنی را نمی‌توان به‌طور گسترده برای راه‌اندازی برق جدید ترانشه‌برداری کرد - باید از سینی‌های کابل کنار دیوار موجود استفاده می‌شد.

●  کار ساخت‌وساز نمی‌تواند عملکرد روزانه پارکینگ را مختل کند. نصب باید تمیز، سریع و کم تهاجمی باشد.

●  شارژرهای DC سرپایی زود رد شدند. آنها فضای با ارزش خلیج را اشغال می کردند، به پدهای بتنی نیاز داشتند و موانعی را در مسیرهای رانندگی تنگ ایجاد می کردند.

چرا شارژرهای DC تک تفنگی دیواری؟

دیوارهای محیطی بتنی ساختمان و ستون‌های ساختاری، سطوح نصب ایده‌آل را در بالای جایگاه‌های پارکینگ موجود ارائه می‌دهند. یک واحد دیواری تک تفنگی را می‌توان در بالای هر جایگاه اختصاصی EV قرار داد و در هر بار به یک وسیله نقلیه بدون اشغال هیچ فضایی از کف سرویس می‌دهد.

شاسی جمع و جور شارژر - تقریباً یک سوم اندازه معادل یک کفی - روی دیوار نصب شده است و عمق کامل محل را برای پارک خودرو در دسترس می گذارد. محفظه کابل جانبی یکپارچه، کابل شارژ را از زمین دور نگه می‌داشت و خطرات سفر در مسیرهای پیاده‌رو را از بین می‌برد.

مهمتر از همه، طراحی دیواری بدون لنگر زدن به زمین، بدون شکستن بتن، و بدون بسته شدن در حین نصب است. تمام کابل‌کشی‌های برق از طریق سینی‌های کابل کنار دیوار موجود عبور می‌کردند و مستقیماً به بالای یا پشت محفظه شارژر ختم می‌شدند.

برای تعداد انگشت شماری از خلیج های ردیف میانی که هیچ دیوار یا ستونی در دسترس نبود، پایه فولادی اختیاری مستقر شد. این باعث شد که همان مدل شارژر روی یک ستون باریک ایستاده نصب شود که کسری از جای جای یک کابینت کامل روی زمین را اشغال می کند. استقرار مختلط پایه دیواری و پایه از یک محصول استاندارد استفاده می‌کرد که خرید، موجودی قطعات یدکی و آموزش تعمیر و نگهداری را ساده می‌کرد.

استقرار

چهل عدد از شارژرهای سریع DC دیواری تک تفنگی ما - که با کانکتورهای CCS2 پیکربندی شده‌اند - در سه سطح زیرزمین نصب شدند. سی و شش واحد بر روی دیوارهای بتنی و ستون های سازه ای نصب شدند. چهار واحد از کیت پایه برای جایگاه های ردیف میانی استفاده کردند. نصب خارج از ساعات اوج پارک با اتلاف فاصله صفر انجام شد. ادغام باطن OCPP همه چهل واحد را به پلتفرم مدیریت مرکزی ساختمان متصل کرد و احراز هویت کاربر را از طریق کارت‌های دسترسی هتل و دفتر موجود، صورت‌حساب هر جلسه و نظارت در زمان واقعی امکان‌پذیر کرد.

نتایج

●  چهل جایگاه با قابلیت حمل وسایل نقلیه الکتریکی بدون از بین بردن یک فضای پارکینگ موجود ایجاد شد - عاملی تعیین کننده برای مدیریت مجموعه.

●  به دلیل حذف لنت‌های بتنی، ترانشه‌برداری زمین و اصلاحات ساختاری، هزینه نصب به‌طور قابل‌توجهی کمتر از جایگزین‌های روی زمین بود.

●  رویکرد ترکیبی دیوار و پایه با استفاده از یک مدل شارژر، همه چالش‌های چیدمان خلیج را حل کرد و فرآیند تهیه پروژه را ساده نگه داشت.

●  میهمانان هتل، مستاجران دفتر، و خریداران اکنون با استفاده از کارت‌های دسترسی ساختمان موجود خود به شارژ سریع دسترسی دارند و هزینه‌ها به‌طور خودکار به اتاق، اجاره یا برنامه پرداخت آنها پرداخت می‌شود.

●  مدیر دارایی افزایش قابل‌توجهی در امتیازات رضایت مهمانان هتل و تمدید اجاره دفتر را گزارش کرد که به امکانات شارژ خودروی برقی نسبت داده می‌شود.

●  پس از عرضه موفقیت‌آمیز، مالک ساختمان همان راه‌حل دیواری را برای دو ملک دیگر در شهر مشخص کرده است.
