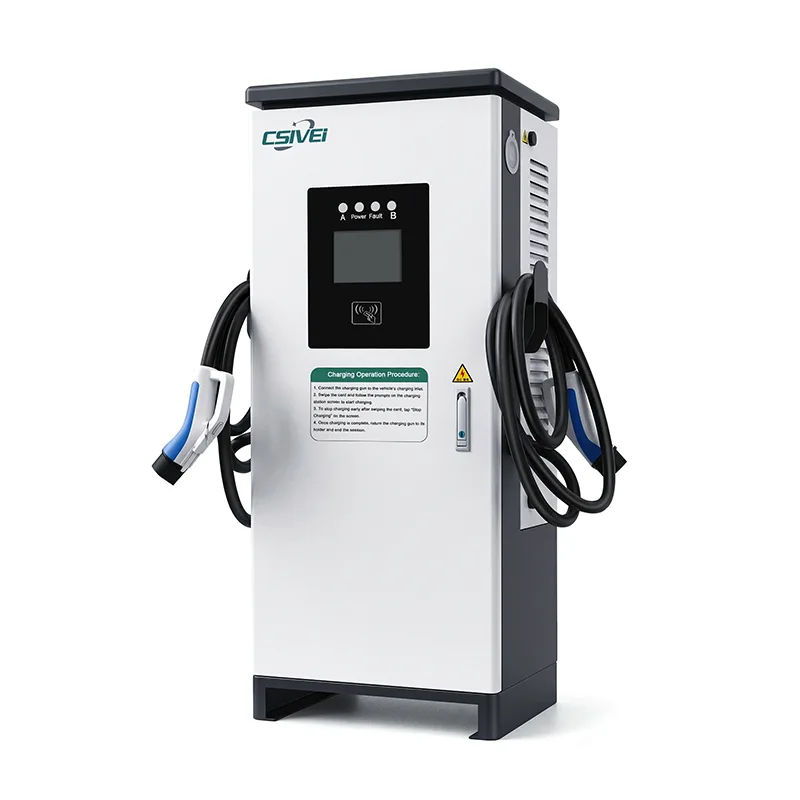

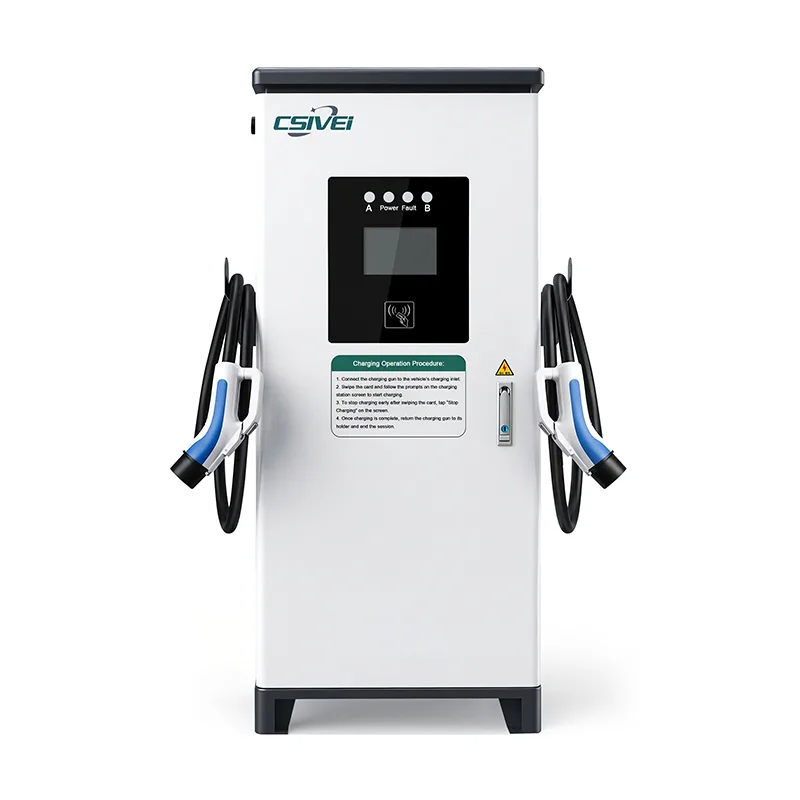

شارژر DC EV ایستاده دو تفنگ

CSIVEI به‌عنوان یک کارخانه پیشرو در چین و متخصص در راه‌حل‌های شارژ تجاری EV، شارژر DC EV Dual-Gun Standing را ارائه می‌کند - یک ایستگاه شارژ با قدرت بالا و دو خروجی که برای به حداکثر رساندن توان در محیط‌های تجاری پرترافیک طراحی شده است. این واحد واحد به دو محل پارک مجاور خدمت می‌کند و به صورت پویا نیرو را بین هر دو خودرو تخصیص می‌دهد تا بازده شارژ را بهینه کند، هزینه‌های زیرساختی را کاهش دهد و هر متر مربع از املاک پارکینگ را سخت‌تر کند. این شارژر با سازگاری گسترده با استانداردهای CCS1، CCS2، CHAdeMO، و GB/T - از جمله گزینه‌های پیکربندی مختلط - نیازهای متنوع ناوگان برقی جهانی را برآورده می‌کند و در عین حال قابلیت اطمینان و عملکردی را ارائه می‌کند که CSIVEI به آن معروف است.

ویژگی ها و مزایا کلیدی

مدیریت هوشمند بار پویا- تخصیص توان در زمان واقعی انرژی را بین دو تفنگ بر اساس وضعیت باتری، تقاضا و قوانین اولویت تقسیم می کند. یک وسیله نقلیه 100٪ قدرت می گیرد. دو وسیله نقلیه به طور یکپارچه بدون اتصالات شبکه بزرگ به اشتراک می گذارند.

معماری مدولار قدرت- ماژول‌های 20 کیلووات/30 کیلووات قابل تعویض با راندمان 95 درصد کار می‌کنند. ماژول‌های مجزا را می‌توان بدون خاموش کردن دستگاه تعویض کرد - شارژر کاهش می‌یابد و به کار هر دو تفنگ ادامه می‌دهد.

سازگاری چند استاندارد- از CCS1، CCS2، CHAdeMO، و GB/T در هر دو تفنگ به طور مستقل پشتیبانی می کند. گزینه های پیکربندی ترکیبی (به عنوان مثال، CCS2 + CHAdeMO) در یک واحد موجود است.

ساخت و ساز ناهموار در فضای باز- محفظه فولادی گالوانیزه با استاندارد IP55/K10 با پوشش ضد UV. قطعات داخلی با روکش منسجم در برابر رطوبت و اسپری نمک مقاوم هستند. عملکرد قابل اعتماد از -30 درجه سانتیگراد تا +55 درجه سانتیگراد محیط.

ایمنی مستقل در هر تفنگ- هر خروجی دارای مانیتورینگ عایق اختصاصی، حفاظت RCD حساس به DC و قطع دمای بیش از حد است. خطا در یک اسلحه فقط آن جلسه را خاتمه می دهد - دیگری بدون تاثیر ادامه می یابد.

مطابقت با OCPP 1.6J/2.0.1- یکپارچه سازی یکپارچه باطن با گزارش تراکنش های هر تفنگ، اندازه گیری انرژی، و تشخیص عیب. صورتحساب مستقل و نظارت از راه دور برای هر خلیج را فعال می کند.

دسترسی کاربر پسند- صفحه نمایش لمسی 7 اینچی با RFID و احراز هویت مبتنی بر برنامه دسترسی و پرداخت را برای هر دو اسلحه به طور مستقل انجام می دهد.

کابل کشی خنک کننده مایع اختیاری- برای سطوح برق بالای 120 کیلو وات موجود است و کابل‌های نازک‌تر و سبک‌تر را قادر می‌سازد که حتی در جریان پیوسته 500 آمپری راحت‌تر کار کنند.

برنامه های کاربردی محصول

Dual-Gun Standing DC EV Charger که برای محیط‌های تجاری پرترافیک ساخته شده است، به دو وسیله نقلیه از یک ردپای واحد خدمات می‌دهد - به حداکثر رساندن توان عملیاتی، به حداقل رساندن هزینه زیرساخت در هر خلیج، و سخت‌تر کردن هر متر مربع از املاک و مستغلات پارکینگ.

هاب های شارژ سریع عمومی با گردش مالی بالا

در مناطق خدمات بزرگراه‌ها، میدان‌های شارژ شهری، و محوطه‌های جلویی پمپ بنزین، توان عملیاتی همه چیز است. این واحد تفنگ دوگانه، دو خودروی برقی را به طور همزمان شارژ می‌کند و تعداد وسایل نقلیه‌ای که به ازای هر شارژر در دوره‌های اوج مصرف سرویس می‌شوند دو برابر می‌شود. هنگامی که تقاضا کاهش می یابد، قدرت کامل موجود را می توان برای شارژ سریعتر به یک خودرو هدایت کرد. اپراتورها از واحدهای کمتری برای نصب و نگهداری سود می برند و در عین حال به همان پوشش خلیج مانند یک ناوگان تک تفنگ بزرگتر دست می یابند.

انبارهای ناوگان با پنجره های محکم

برای انبارهای اتوبوس برقی، هاب‌های تحویل آخرین مایل، و مکان‌های تاکسی که در آن چندین وسیله نقلیه در زمان‌های مشابه برمی‌گردند، پیکربندی دو تفنگی شارژ موازی را بدون نیاز به نسبت شارژر به جایگاه 1:1 در کل سایت امکان‌پذیر می‌کند. مدیریت بار دینامیکی به طور خودکار وسیله نقلیه را با زودترین حرکت برنامه‌ریزی‌شده اولویت‌بندی می‌کند و از آمادگی ناوگان و در عین حال حفظ حداکثر تقاضای شبکه در محدوده‌ها، اطمینان حاصل می‌کند.

امکانات پارکینگ تجاری و مختلط

مراکز خرید، برج‌های اداری، و اپراتورهای پارکینگ فرودگاه می‌توانند دو جایگاه EV مجاور را با یک شارژر مرکزی سرویس دهند و تعداد واحدهای نصب شده روی زمین را به نصف در هر ردیف پارکینگ کاهش دهند. این امر پیچیدگی نصب را کاهش می دهد، فضای راهرو قابل استفاده بیشتری باقی می گذارد و دسترسی به تعمیر و نگهداری را ساده می کند. RFID و احراز هویت مبتنی بر برنامه، مدیریت دسترسی کاربر و پردازش پرداخت‌ها را در هر دو تفنگ به طور مستقل آسان می‌کند.

مقاصد خرده فروشی و مهمان نوازی

هتل‌ها، استراحتگاه‌ها و پارک‌های خرده‌فروشی در مقیاس بزرگ می‌توانند شارژرهای کمتری را برای پوشش بیشتر جایگاه‌های تعیین‌شده برای خودروهای برقی نصب کنند، در حالی که هزینه‌های سرمایه اولیه را کاهش می‌دهند و در عین حال امکانات رفاهی ممتاز را برای مهمانان ارائه می‌دهند. ردپای دو تفنگی، محوطه سازی و جریان عابر پیاده را حفظ می کند، و محفظه مستحکم درجه بندی شده در فضای باز، در برابر آب و هوای تمام سال بدون سرپناه اضافی مقاومت می کند.

شیرجه عمیق فنی

Dual-Gun Standing DC EV Charger بر اساس یک پلت فرم قدرت ماژولار و با راندمان بالا طراحی شده است که به طور مستقل دو جلسه شارژ را از یک سیستم واحد کنترل می کند - حداکثر استفاده از سخت افزار را بدون به خطر انداختن عملکرد یا ایمنی.

مدیریت هوشمند بار پویا

در قلب سیستم تفنگ دوگانه، یک الگوریتم تخصیص توان در زمان واقعی نهفته است. کنترل کننده مرکزی به طور مداوم جریان درخواستی هر وسیله نقلیه متصل، وضعیت شارژ باتری و دمای سلول را می خواند. بر اساس این ورودی ها - به علاوه قوانین تعریف شده توسط اپراتور مانند صورتحساب اولویت، تعرفه های روز از روز، یا مهلت های خروج - کل توان موجود بین دو اسلحه را بر اساس ثانیه به ثانیه توزیع مجدد می کند. هنگامی که فقط یک وسیله نقلیه به برق وصل است، 100٪ از خروجی نامی شارژر به همان تفنگ منفرد هدایت می شود. هنگامی که وسیله نقلیه دوم متصل می شود، سیستم به طور یکپارچه قدرت را تقسیم می کند و اطمینان حاصل می کند که هیچ یک از خودروها به زیر حداقل آستانه شارژ نمی رسد. این توزیع هوشمند نیاز به اتصالات شبکه را با اندازه بیش از حد از بین می برد و هزینه های انرژی را قابل پیش بینی نگه می دارد.

معماری مدولار قدرت

این شارژر حول ماژول‌های توان جداگانه و قابل تعویض گرم ساخته شده است - معمولاً هر کدام 20 کیلووات یا 30 کیلووات - که به یک باس DC مشترک تغذیه می‌شوند. هر ماژول نزدیک به حداکثر بازده (95٪) کار می کند و می تواند برای سرویس بدون وقفه در ماژول های باقی مانده یا جلسات شارژ فعال جدا شود. این مدولار بودن به این معنی است که یک خطای واحد واحد، کل واحد را غیرفعال نمی کند. شارژر به سادگی کاهش می یابد و تا زمانی که ماژول تعویض شود، هر دو اسلحه را با قدرت کاهش یافته به کار خود ادامه می دهد.

مدیریت حرارتی پیشرفته

عملکرد دو تفنگ گرمای مجموع بالاتری نسبت به یک تفنگ معادل تک تفنگ ایجاد می‌کند، به‌ویژه در طول جلسات پایدار با قدرت کامل در دمای محیط بالا. برای رفع این مشکل، سیستم از یک استراتژی خنک کننده چند منطقه ای استفاده می کند. خنک‌کننده هوای فیلتر شده با جریان بالا با فن‌های با سرعت متغیر، دمای بهینه ماژول را حفظ می‌کند، در حالی که سنسورهای حرارتی اختصاصی در مسیر خروجی هر تفنگ به‌طور مستقل دمای کابل و رابط را کنترل می‌کنند. برای سطوح برق بالای 120 کیلو وات، کابل‌های خنک‌شونده با مایع اختیاری در دسترس هستند که به طور فعال گرما را از کنتاکت‌های کانکتور حذف می‌کند و کابل‌های نازک‌تر و سبک‌تر را امکان‌پذیر می‌سازد که حتی در جریان پیوسته 500 آمپری راحت می‌مانند.

ایمنی مستقل در هر تفنگ

هر تفنگ شارژ با کانال نظارت بر ایمنی اختصاصی خود عمل می کند. نظارت بر عایق در زمان واقعی، تشخیص جریان باقیمانده حساس به DC (نوع A + 6 میلی آمپر DC RCD)، و حفاظت از دمای بیش از حد به طور مستقل برای هر خروجی اعمال می شود. اگر آستانه ایمنی در یک اسلحه نقض شود، آن جلسه با خیال راحت خاتمه می یابد در حالی که اسلحه دیگر بدون تاثیر ادامه می یابد. یک دکمه توقف اضطراری، جداسازی مکانیکی فوری هر دو خروجی را به طور همزمان فراهم می کند.

چند پروتکل ارتباط دوتایی

رابط وسیله نقلیه به شارژر از پروتکل های مبتنی بر CAN (CHAdeMO، GB/T) و ارتباطات خط برق (CCS1، CCS2) در هر دو تفنگ به طور مستقل پشتیبانی می کند. این اجازه می دهد تا پیکربندی های استاندارد مختلط - برای مثال، یک تفنگ برای CCS2 و دیگری برای CHAdeMO - در یک واحد فیزیکی پیکربندی شده باشد. کنترل‌کننده لینوکس تعبیه‌شده هر دو جلسه را به صورت موازی انجام می‌دهد، با گزارش‌دهی کامل OCPP 1.6J/2.0.1 برای هر تفنگ به‌صورت جداگانه، گزارش‌های تراکنش هر تفنگ، اندازه‌گیری انرژی، و عیب‌یابی عیب را فعال می‌کند.

ساخت و ساز مقاوم در فضای باز

این محفظه دارای یک قاب فولادی گالوانیزه با پوشش پودری ضد اشعه ماوراء بنفش است که دارای رتبه IP55 برای محافظت در برابر نفوذ و IK10 برای ضربه های مکانیکی است. اجزای داخلی برای مقاومت در برابر رطوبت و پاشش نمک، روکش منسجم دریافت می کنند. سیستم خنک کننده تطبیقی ​​شرایط داخلی پایدار را از -30 درجه سانتیگراد تا +55 درجه سانتیگراد حفظ می کند و دستگاه را برای استقرار ساحلی، بیابانی و کوهستانی بدون سرپناه اضافی مناسب می کند.

سوالات متداول

Q1: وقتی دو وسیله نقلیه همزمان در حال شارژ هستند، توزیع برق چگونه کار می کند؟

سیستم مدیریت بار پویا هوشمند شارژر به طور مداوم وضعیت باتری هر وسیله نقلیه متصل، جریان درخواستی و پارامترهای جلسه را کنترل می کند. این به طور خودکار کل قدرت موجود را بین دو اسلحه در زمان واقعی تقسیم می کند. هنگامی که تنها یک وسیله نقلیه به برق وصل است، 100٪ از خروجی نامی شارژر را دریافت می کند. هنگامی که وسیله نقلیه دوم وصل می شود، نیرو بر اساس تقاضا و قوانین تعریف شده توسط اپراتور تقسیم می شود - تضمین می شود که هر دو وسیله نقلیه به طور کارآمد بدون تجاوز از ظرفیت کل شارژر شارژ می شوند.

Q2: آیا این دو تفنگ می توانند به وسایل نقلیه با استانداردهای شارژ متفاوت خدمت کنند؟

بله. شارژر از پیکربندی‌های استاندارد ترکیبی در یک واحد پشتیبانی می‌کند. تنظیمات رایج شامل یک تفنگ CCS2 و یک تفنگ CHAdeMO یا هر دو CCS2 است. هر تفنگ به طور مستقل با پروتکل ارتباطی خود عمل می کند و به واحد اجازه می دهد تا تولیدات و مدل های مختلف EV را به طور همزمان بدون مشکلات سازگاری ارائه دهد.

Q3: اگر یک اسلحه در طول یک جلسه دوگانه با خطا مواجه شود چه اتفاقی می افتد؟

هر تفنگ کانال نظارت بر ایمنی مستقل خود را دارد. اگر یک خطا - مانند افت مقاومت عایق یا رویداد افزایش دما - در یک خروجی تشخیص داده شود، فقط آن جلسه با خیال راحت خاتمه می یابد. اسلحه دیگر بدون تغییر به شارژ شدن ادامه می دهد. یک دکمه توقف اضطراری نیز برای جداسازی مکانیکی هر دو خروجی در صورت نیاز ارائه شده است.

Q4: فضا و مزایای نصب در مقایسه با نصب دو شارژر تک تفنگ چیست؟

یک واحد تک تفنگ دوگانه به دو محل پارک مجاور از یک ردپای نصب شده در کف سرویس می دهد و تعداد شارژرها، پدهای بتنی و اتصالات الکتریکی مورد نیاز در هر ردیف را کاهش می دهد. این باعث صرفه جویی در زمان نصب می شود، فضای راهرو را آزاد می کند، و تعمیر و نگهداری طولانی مدت را ساده می کند - همه اینها در حالی که پوشش شارژ دو طرفه را ارائه می دهد.

Q5: چه ظرفیت اتصال به شبکه مورد نیاز است؟

الزامات شبکه به کل توان خروجی پیکربندی شده بستگی دارد. یک واحد 120 کیلوواتی معمولاً به یک ورودی سه فاز با قطع کننده و کابل بندی مناسب نیاز دارد. از آنجایی که سیستم مدیریت بار دینامیکی توزیع توان را در زمان واقعی بهینه می‌کند، پیک مصرف شبکه اغلب کمتر از مجموع دو شارژر مستقل در شرایط یکسان است. تیم مهندسی ما راهنماهای دقیق برنامه ریزی الکتریکی را ارائه می دهد و می تواند در محاسبات بار خاص سایت کمک کند.

Q6: آیا می توانم هر تفنگ را جداگانه نظارت و صورتحساب کنم؟

بله. باطن سازگار با OCPP 1.6J/2.0.1 هر تفنگ را به عنوان یک نقطه شارژ مستقل با گزارش تراکنش‌ها، اندازه‌گیری انرژی و عیب‌یابی خود گزارش می‌کند. این امکان صورت‌حساب هر تفنگ، استراتژی‌های قیمت‌گذاری در هر خلیج و گزارش استفاده دقیق را فراهم می‌کند - دقیقاً مثل اینکه دو شارژر جداگانه را کار می‌کنید.

Q7: سیستم تفنگ دوگانه به چه تعمیر و نگهداری نیاز دارد؟

تعمیر و نگهداری معمولی ساده است - تمیز کردن دوره ای فیلتر هوا، بازرسی کابل بصری و بررسی تماس کانکتور. معماری ماژولار قدرت به ماژول‌های جداگانه اجازه می‌دهد بدون خاموش کردن کل واحد، تعویض شوند. اگر یک ماژول نیاز به تعویض داشته باشد، شارژر به کار ماژول‌های باقی‌مانده ادامه می‌دهد و هر دو تفنگ را با سطح توان موقتاً کاهش‌یافته تا پایان سرویس به کار می‌برد.

کانون توجه مشتریان

یک اپراتور شبکه شارژ سریع منطقه ای - استقرار پلازای شارژ شهری

پس زمینه

یک اپراتور نقطه شارژ مستقل که شبکه ای از ایستگاه های شارژ سریع شهری و حومه شهر را اداره می کند، یک میدان جدید پرچمدار در نزدیکی یک منطقه خرده فروشی و سرگرمی بزرگ طراحی کرده است. این سایت نیاز به خدمات رسانی به حجم بالایی از خودروهای برقی در ساعات اوج عصر و آخر هفته داشت، با حداقل زمان انتظار و حداکثر گردش مالی.

چالش

سایت های موجود این اپراتور از شارژرهای DC تک تفنگی در پیکربندی شارژر به جایگاه 1:1 استفاده می کردند. در حالی که این مدل مؤثر بود، به دو شارژر، دو پد بتنی، دو مجموعه اتصالات الکتریکی و دو نقطه نگهداری برای هر دو جای پارک نیاز داشت. در میدان جدید، جایی که هزینه‌های زمین و ساخت و ساز قابل توجه بود، اپراتور می‌خواست فضای زمین و هزینه‌های نصب را کاهش دهد، بدون اینکه تعداد خلیج‌هایی را که در زمان اوج تقاضا ارائه می‌شوند، کاهش دهد.

چرا شارژرهای DC ایستاده دو تفنگی؟

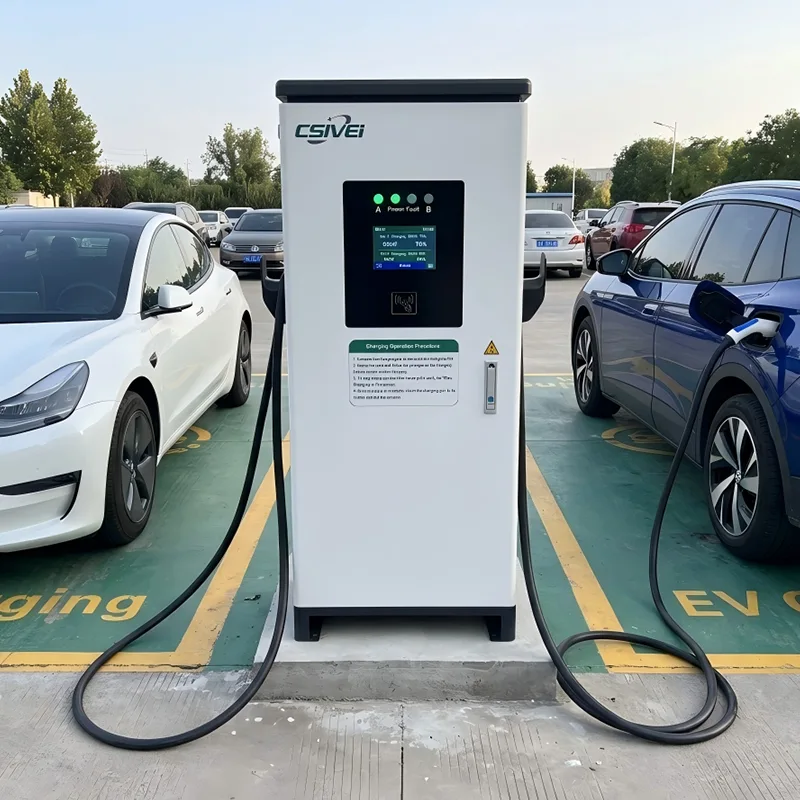

پس از ارزیابی طرح پارکینگ سایت - جفت خلیج مجاور با یک جزیره مرکزی مشترک - اپراتور واحد ایستاده دوگانه را به عنوان مناسب تشخیص داد. یک شارژر که در مرکز بین دو جایگاه قرار می‌گیرد، می‌تواند هر دو را به طور همزمان انجام دهد و تعداد واحدهای فیزیکی، پایه‌ها و افت برق مورد نیاز در هر جفت جایگاه را به نصف کاهش دهد.

ویژگی مدیریت بار پویا تعیین کننده بود. در ساعات اوج مصرف، شارژر به طور هوشمند قدرت را بین دو وسیله نقلیه متصل تقسیم می‌کند و هر دو جلسه را ادامه می‌دهد. در دوره‌های ساکت‌تر که فقط یک وسیله نقلیه به برق وصل است، 100% خروجی امتیازی برای سریع‌ترین چرخش ممکن به همان تفنگ هدایت می‌شود. این انعطاف‌پذیری به اپراتور اجازه داد تا قیمت‌های رقابتی در دقیقه را بدون سرمایه‌گذاری بیش از حد در زیرساخت‌های الکتریکی ارائه دهد.

استقرار

30 عدد از شارژر DC EV دو تفنگی ما - هر کدام با دو تفنگ CCS2 پیکربندی شده‌اند - در 60 جایگاه پارکینگ نصب شده‌اند. واحدهای روی زمین در جزایر مرکزی مشترک قرار گرفتند و یک خلیج در سمت چپ و دیگری در سمت راست خدمت می کردند. ادغام باطن OCPP گزارش تراکنش هر تفنگ، صورت‌حساب مستقل برای هر خلیج و نظارت از راه دور بار در کل میدان را فعال می‌کند.

نتایج

●   اپراتور تعداد واحدهای شارژر مورد نیاز را در مقایسه با استقرار یک تفنگ به نصف کاهش داد، و به میزان قابل توجهی در تجهیزات، کارهای عمرانی، و زیرساخت‌های الکتریکی صرفه‌جویی کرد.

●  بازده ساعت اوج در مقایسه با پیش‌بینی‌های مبتنی بر داده‌های تک تفنگی از سایت‌های موجود تقریباً ۴۰٪ افزایش یافته است که مستقیماً به شارژ همزمان دو تفنگ نسبت داده می‌شود.

●  تقسیم برق هوشمند، اوج مصرف شبکه را در ظرفیت تخصیص یافته سایت حفظ کرد و از ارتقاء شبکه پرهزینه جلوگیری کرد.

●  تیم‌های تعمیر و نگهداری از سرویس یک واحد در هر دو جایگاه، کاهش زمان بازرسی معمول و موجودی قطعات یدکی قدردانی کردند.

●  پس از راه‌اندازی موفقیت‌آمیز میدان، اپراتور واحدهای دوتایی را برای همه سایت‌های پرترافیک بعدی استاندارد کرد.
