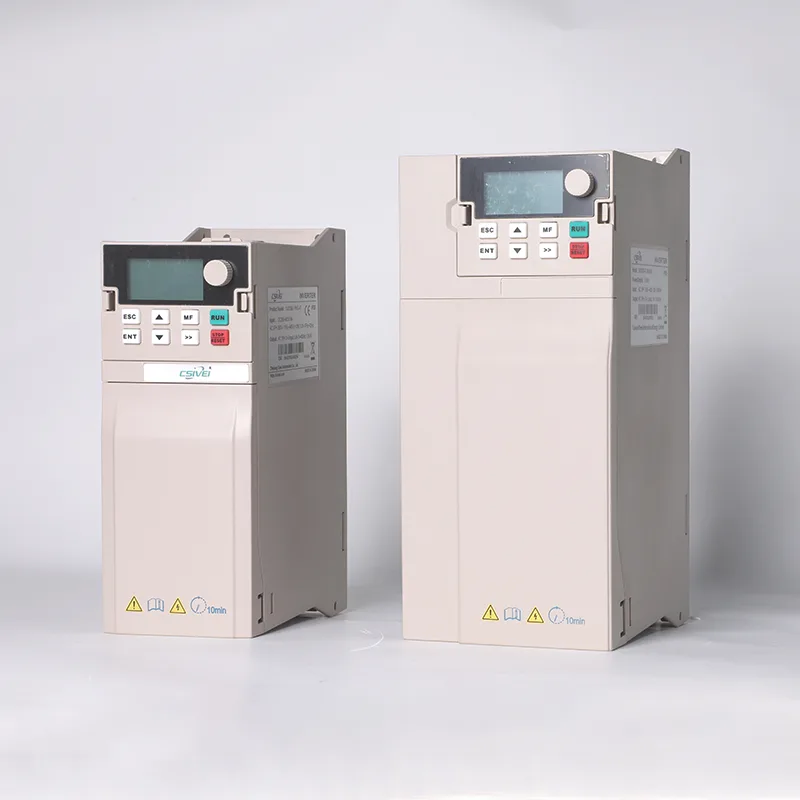

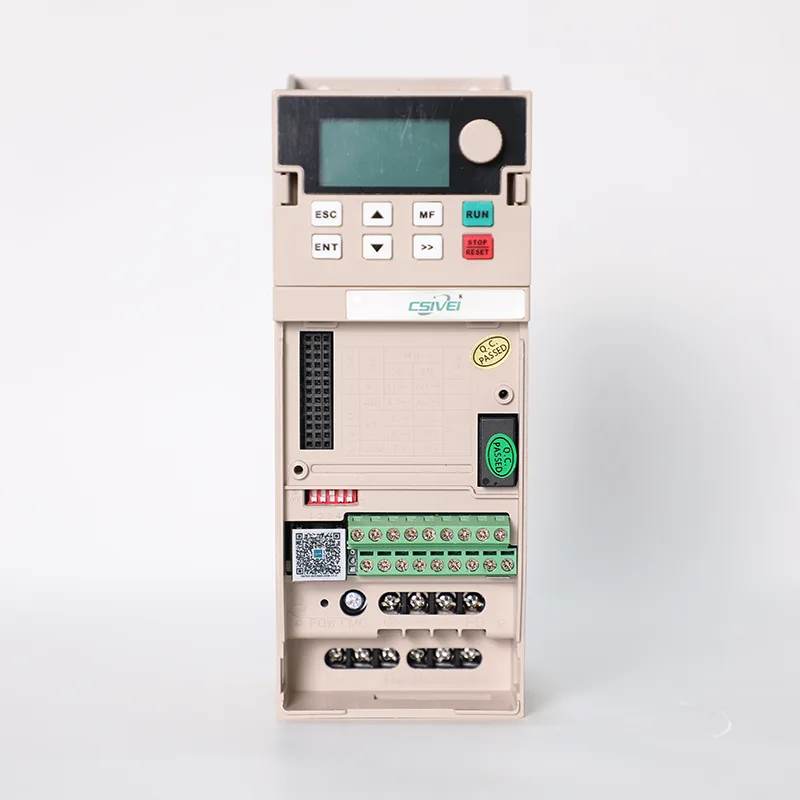

اینورتر پمپ 11 کیلوواتی 1 فاز در 3 فاز خروجی کارخانه CSIVEI یک راه حل فشرده و با راندمان بالا برای سیستم های پمپاژ خورشیدی سه فاز است. این شامل الگوریتم های MPPT با راندمان ردیابی تا 99٪ است که امکان اتصال مستقیم به آرایه های خورشیدی بدون باتری را فراهم می کند. این درایو از کنترل V/F و بردار پشتیبانی میکند و از راهاندازی روان پمپ حتی در تابش کم اطمینان میدهد. عملکردهای حفاظتی داخلی شامل تشخیص بیش از حد ولتاژ، کمبود ولتاژ، جریان بیش از حد، خشک کردن و تشخیص ترکیدگی لوله است. The IP20 enclosure allows side-by-side mounting. ایده آل برای آبیاری مزارع کوچک، فواره های باغ و انتقال آب در مناطق دور افتاده. CSIVEI عملکرد قابل اعتمادی را با راه اندازی آسان ارائه می دهد.
| مدل | اینورتر پمپ 1 فاز در 3 فاز خروجی 11 کیلوواتی |
| ولتاژ ورودی | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس | ± 5٪ (47.5 ~ 63 هرتز) |
| ولتاژ خروجی | 0-ولتاژ خروجی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| بالاترین فرکانس | کنترل برداری: 0 ~ 500 هرتز |
| کنترل V/F: 0~500HZ | |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز |
| فرکانس حامل را می توان به طور خودکار با توجه به ویژگی های بار تنظیم کرد | |
| وضوح فرکانس ورودی | تنظیم دیجیتال: 0.01 هرتز |
| تنظیم شبیه سازی: حداکثر فرکانس × 0.025٪ | |
| روش کنترل | کنترل برداری حلقه باز SVC |
| V/F کنترل سرعت حلقه باز | |
| گشتاور راه اندازی | 0.5 هرتز/150% (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150٪ جریان نامی: 60 ثانیه، 170٪ جریان نامی: 12 ثانیه، 190٪ جریان نامی: 1.5 ثانیه |
| افزایش گشتاور | تقویت گشتاور خودکار؛ افزایش گشتاور دستی: 0.1٪ تا 30.0٪ |
| منحنی V/F | سه روش: 1. خطی، 2. چند کانونی، 3. منحنی V/F نوع توان |
| جداسازی V/F | 2 روش: کاملاً جدا شده؛ نیمه جدا |
| منحنی شتاب و کاهش سرعت | روش های شتاب و کاهش سرعت خطی یا منحنی S. دو نوع زمان شتاب و کاهش سرعت، با محدوده زمانی 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس ترمز DC: 0.00 هرتز ~ حداکثر فرکانس |
| زمان ترمز: 0.0 تا 36.0 ثانیه | |
| مقدار فعلی عملکرد ترمز: 0.0٪ ~ 100.0٪ | |
| کنترل دویدن | محدوده فرکانس دویدن: 0.00 هرتز تا حداکثر فرکانس. شتاب و کاهش سرعت دویدن: 0.0 تا 6500.0 ثانیه |
| PID داخلی | این می تواند به راحتی به یک سیستم کنترل حلقه بسته کنترل فرآیند دست یابد |
| AVR | هنگامی که ولتاژ شبکه تغییر می کند، می تواند به طور خودکار یک ولتاژ خروجی ثابت را حفظ کند. |
| محدود کردن و کنترل گشتاور | ویژگی های "بیل مکانیکی" به طور خودکار گشتاور را در حین کار محدود می کند تا از سفرهای مکرر جریان اضافی جلوگیری کند |
این VFD که برای تامین آب جامعه روستایی طراحی شده است، پمپ هایی را نیرو می دهد که آب را از گمانه ها، رودخانه ها یا مخازن به مخازن ذخیره سازی مرتفع یا شبکه های توزیع مستقیم می برد. سیستم به طور خودکار عمل می کند: هنگامی که انرژی خورشیدی کافی است، پمپ مخزن را پر می کند. هنگامی که مخزن پر است، درایو وارد حالت خواب می شود و عمر مکانیکی را حفظ می کند. ایده آل برای کیوسک های آب روستا، سیستم های آب مدارس، و تامین کلینیک سلامت. PID داخلی فشار ثابت را در مخازن بالا تضمین می کند، در حالی که الگوریتم MPPT حداکثر توان را از پنل های خورشیدی حتی در روزهای ابری استخراج می کند. این محلول، آب تمیز و کم هزینه را برای آشامیدن و سرویس بهداشتی بدون وابستگی به دیزل یا شبکه فراهم می کند.
Protecting the pump from damage is critical in solar water systems. The CSIVEI 1 Phase in 3 Phase Out 11kw Pump Inverter includes a comprehensive suite of pump-specific protections:
● Dry-run protection – monitors current, power, or optional flow sensor; stops the pump when water source is depleted and automatically retries after a settable interval.
● تشخیص ترکیدگی لوله / تشخیص جریان کم – افت ناگهانی جریان را که نشان دهنده پارگی یا نشت لوله است، تشخیص میدهد، برای جلوگیری از سیل خاموش میشود.
● حفاظت در برابر جریان و اضافه بار – از گرم شدن بیش از حد پمپ به دلیل شن، پوسته شدن یا خرابی بلبرینگ جلوگیری میکند.
● خاموش شدن با ولتاژ کم و بیش از حد - از درایو و موتور در برابر ورودی ناپایدار خورشیدی محافظت میکند.
● آبیاری ضد معکوس – هنگامی که پمپ متوقف میشود، میتوان یک سوپاپ را کنترل کرد تا از جریان برگشت آب که موتور را به عقب میچرخاند، جلوگیری کند.
این محافظها عمر پمپ را افزایش میدهند، بازدیدهای تعمیر و نگهداری را کاهش میدهند و آب قابل اطمینان را در تاسیسات خورشیدی از راه دور ارائه میدهند.
Q1: آیا این درایو دارای Wi-Fi داخلی یا تلفن همراه برای نظارت از راه دور است؟
A: The drive has an RS485 Modbus RTU port. To enable wireless monitoring, add an external gateway (e.g., CSIVEI CloudBox) that connects via Wi‑Fi, Ethernet, or 4G. The gateway uploads data to CSIVEI Cloud or third‑party platforms.
Q2: آیا می توانم پمپ را مستقیماً از پانل های خورشیدی بدون باتری کار کنم؟
ج: بله. The CSIVEI 1 Phase in 3 Phase Out 11kw Pump Inverter is designed for direct solar‑to‑pump operation. It uses MPPT to convert variable DC from panels into stable AC for the pump. The drive automatically starts when solar power exceeds the pump’s threshold and stops when insufficient, protecting the motor.
Q3: آیا بین پانل ها و درایو به یک بریکر DC نیاز دارم؟
پاسخ: بله، قطع کننده مدار دارای رتبه DC یا قطع فیوز برای رعایت ایمنی و کد الزامی است. CSIVEI یک قطع کننده DC 2 قطبی با اندازه 1.25 برابر حداکثر جریان DC را توصیه می کند.
Q4: چگونه حالت فشار ثابت را تنظیم کنم؟
پاسخ: یک فرستنده فشار 4-20 میلی آمپر را به ورودی آنالوگ AI1 وصل کنید. Set parameter P.00 = 1 (PID mode). سپس فشار هدف را در P.77 (واحدهای مهندسی) تنظیم کنید. درایو سرعت پمپ را تنظیم می کند تا فشار را بدون توجه به تغییرات خورشیدی حفظ کند.
Q5: طول عمر مورد انتظار این VFD خورشیدی چقدر است؟
پاسخ: با نصب مناسب (تمیز، خشک، در محدوده دما)، درایو معمولاً 10 تا 15 سال دوام می آورد. خازن های الکترولیتی در محیط های گرم سریعتر پیر می شوند - نگه داشتن محیط در دمای زیر 40 درجه سانتیگراد باعث افزایش عمر می شود. فن خنک کننده ممکن است هر 5 تا 7 سال یکبار نیاز به تعویض داشته باشد.
این سیستم به مدت 3 سال بدون نقص کار کرده است و سلامت جامعه و فعالیت اقتصادی را متحول کرده است.
