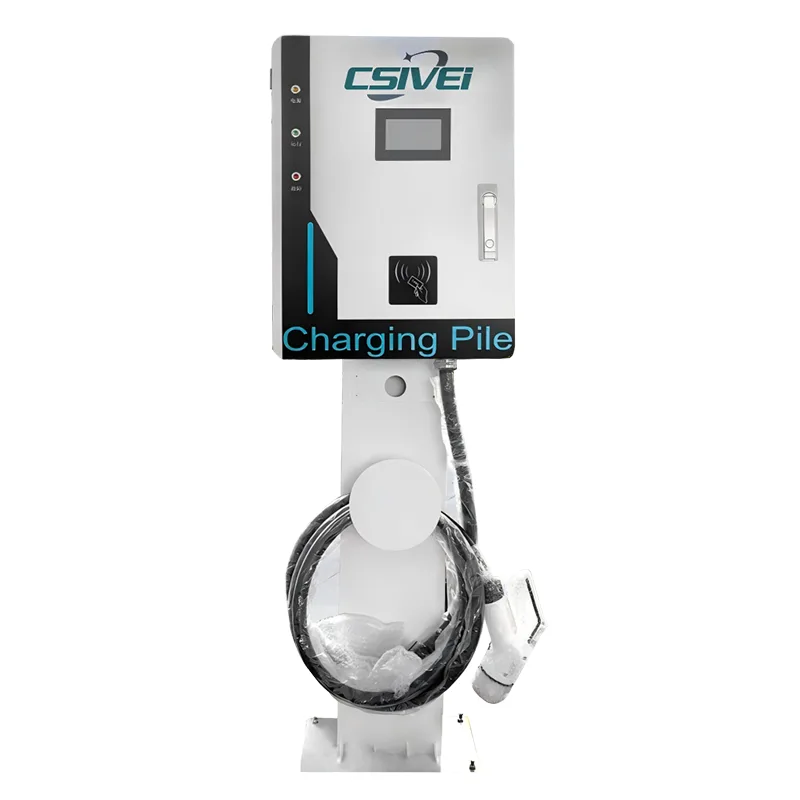

ایستگاه شارژ DC ایستاده تک تفنگ

این واحد روی زمین که برای پیکربندی‌های 30 کیلووات تا 240 کیلووات طراحی شده است، یک شارژر اختصاصی را در هر جای پارک اختصاص می‌دهد، که سردرگمی اشتراک کابل و پیچیدگی تقسیم درآمد نصب‌های دوتایی را از بین می‌برد. این استاندارد از CCS1، CCS2، CHAdeMO، و GB/T پشتیبانی می‌کند و تمام بازارهای اصلی خودروهای برقی را پوشش می‌دهد. محفظه فولادی گالوانیزه با استاندارد IP55 و مدیریت حرارتی تطبیقی ​​عملکرد قابل اعتماد را در دمای -30 درجه سانتیگراد تا +55 درجه سانتیگراد تضمین می کند، در برابر رطوبت، گرد و غبار و آب و هوای شدید مقاومت می کند. کنترل دسترسی از طریق یک صفحه نمایش لمسی 7 اینچی با RFID و احراز هویت مبتنی بر برنامه انجام می شود، در حالی که سازگاری OCPP 1.6J/2.0.1 یکپارچه سازی یکپارچه باطن را برای نظارت در زمان واقعی، تشخیص از راه دور و قیمت گذاری پویا امکان پذیر می کند. یک سیستم ایمنی چند لایه - از جمله نظارت بر عایق در زمان واقعی، حفاظت از جریان باقیمانده حساس به DC، و قطع دمای بیش از حد - از خودرو و کاربر در هر جلسه محافظت می کند. معماری ماژولار برق امکان تعویض ماژول با قابلیت تعویض گرم را فراهم می کند، زمان خرابی سرویس را به حداقل می رساند و هزینه کل مالکیت را در طول عمر شارژر کاهش می دهد.

نکات مهم این شارژر سریع DC ایستاده تک تفنگی

● محدوده توان انعطاف‌پذیر از 30 کیلووات تا 240 کیلووات، مقیاس‌پذیر برای تناسب با ظرفیت انرژی سایت

●  پشتیبانی چند استاندارد که CCS1، CCS2، CHAdeMO، و GB/T را پوشش می‌دهد

●  طراحی مستحکم در فضای باز با حفاظت استاندارد IP55، درمان ضد خوردگی، و عملکرد قابل اعتماد در دماهای شدید

●  رابط کاربری هوشمند با صفحه نمایش لمسی ۷ اینچی، احراز هویت RFID/برنامه، و اتصال باطن OCPP 1.6J برای نظارت بی‌درنگ و تشخیص از راه دور

●  ایمنی جامع شامل نظارت بر عایق، محافظت در برابر نشت، قطع دمای بیش از حد، و عملکرد توقف اضطراری

برنامه های کاربردی ایده آل

ایستگاه شارژ ثابت تک تفنگی که برای محیط‌های شارژ تجاری و عمومی طراحی شده است، قدرت سریع و قابل اعتماد را دقیقاً در جایی که بیشتر مورد نیاز است ارائه می‌کند.

ایستگاه های شارژ سریع عمومی: ایده آل برای هاب های شارژ شهری، مناطق خدمات بزرگراهی و زیرساخت های شهری، این واحد DC ایستاده، شارژ سریع را امکان پذیر می کند، زمان انتظار راننده را به حداقل می رساند و گردش ایستگاه را به حداکثر می رساند. پیکربندی تک تفنگ آن مدیریت خطوط را ساده می کند و عملیات را ساده نگه می دارد.

انبارهای ناوگان و تدارکات: طراحی شده برای پشتیبانی از ناوگان پرکاربرد - از جمله تاکسی، وسایل نقلیه سواری، ون های تحویل و اتوبوس های برقی - این شارژر چرخش سریع بین شیفت ها را تضمین می کند. با تخصیص توان قابل برنامه ریزی و ادغام باطن مبتنی بر OCPP، مدیران ناوگان می توانند شارژ خارج از پیک را برنامه ریزی کنند و هزینه های انرژی را در زمان واقعی نظارت کنند.

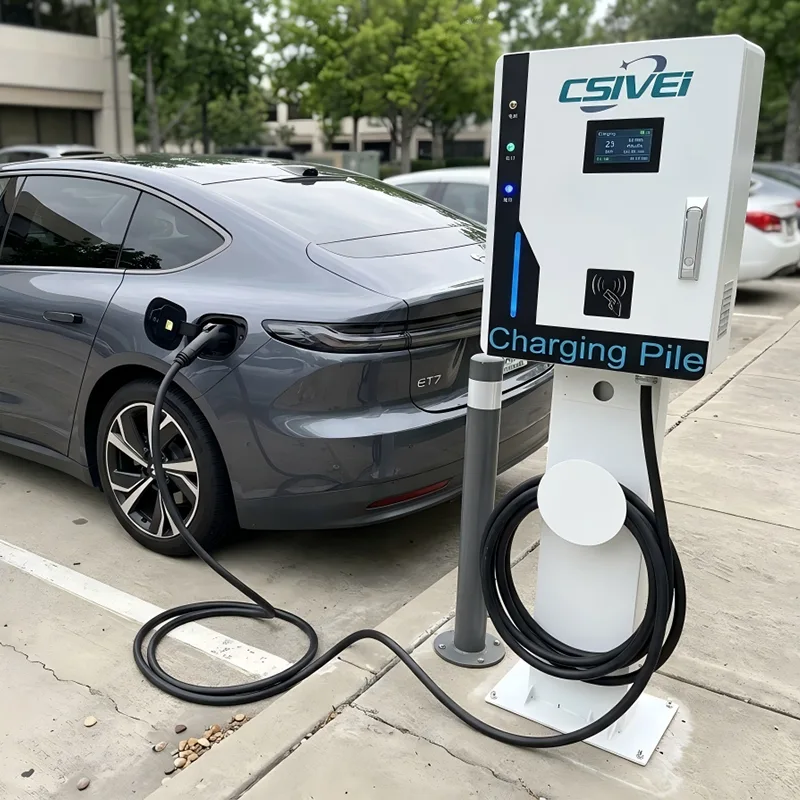

پارکینگ تجاری و خرده‌فروشی: این شارژر سریع DC که برای مراکز خرید، سوپرمارکت‌ها، هتل‌ها و ساختمان‌های اداری مناسب است، شارژ EV با ارزش بالا را به پارکینگ‌های مشتریان و کارمندان اضافه می‌کند. نصب بدون دیوار روی زمین امکان قرارگیری انعطاف پذیر را فراهم می کند، در حالی که RFID و کنترل دسترسی مبتنی بر برنامه جمع آوری درآمد و مدیریت کاربر را ساده می کند.

نمایندگی‌های خودرو و مراکز خدمات: برای نمایشگاه‌های فروش خودروهای برقی و امکانات پس از فروش، شارژر آماده‌سازی سریع خودرو، سواری نمایشی و خدمات کارگاهی را فراهم می‌کند. سازگاری چند استاندارد، پشتیبانی یکپارچه را برای طیف وسیعی از ساخت‌ها و مدل‌های EV تضمین می‌کند.

مکان‌های مقصد و مهمان‌نوازی: جاذبه‌های گردشگری، استراحتگاه‌ها و مهمان‌نوازی‌های کنار جاده‌ای می‌توانند این ایستگاه شارژ DC را برای جذب بازدیدکنندگان EV-راننده، طولانی‌تر کردن زمان اقامت مهمان و ایجاد جریان درآمدی جدید - همه با قابلیت اطمینان در فضای باز ناهموار در هر فصلی، مستقر کنند.

شیرجه عمیق فنی

در هسته ایستگاه شارژ DC ایستاده تک تفنگی، یک سیستم تبدیل و کنترل نیرو با مهندسی دقیق قرار دارد که برای ارائه شارژ سریع، ایمن و قابل اعتماد در شرایط سخت دنیای واقعی طراحی شده است.

ماژول های برق با راندمان بالا

این شارژر از مبدل های AC-DC ایزوله شده با فرکانس بالا مدولار با درجه کارایی ≥95% در بار کامل استفاده می کند. این امر اتلاف انرژی را به حداقل می رساند، تولید گرما را کاهش می دهد و هزینه های عملیاتی را در طول عمر واحد کاهش می دهد. معماری ماژولار به ماژول‌های جداگانه اجازه می‌دهد بدون خاموش کردن کل ایستگاه، به صورت داغ تعویض شوند، و از سرویس دهی استثنایی و به‌روزرسانی زمان اطمینان حاصل شود.

خنک کننده مایع هوشمند (وابسته به ردیف برق)

برای مدل‌های دارای توان ۱۲۰ کیلووات و بالاتر، یک سیستم کابل شارژ پیشرفته با خنک‌کننده مایع در دسترس است. این فناوری به طور فعال گرما را از رساناهای کابل و کنتاکت‌های رابط حذف می‌کند و کابل‌های نازک‌تر و سبک‌تری را امکان‌پذیر می‌سازد که به راحتی قابل حمل باقی می‌مانند - حتی در حالی که جریان‌های بالا مداوم تا 500A را حفظ می‌کنند. یک حلقه خنک کننده مهر و موم شده و حسگرهای تشخیص نشت، قابلیت اطمینان طولانی مدت و ایمنی کاربر را تضمین می کنند.

ارتباط شارژ چند پروتکلی

رابط خودرو به شارژر توسط یک کنترلر مطابق با ISO 15118 و DIN 70121 مدیریت می شود. این از هر دو ارتباط سنتی مبتنی بر CAN (CHAdeMO، GB/T) و ارتباطات خط برق برای CCS1 و CCS2 پشتیبانی می کند. این ستون فقرات چند پروتکلی سازگاری گسترده خودرو را تضمین می کند و برای عملکردهای آینده مانند Plug & Charge (ISO 15118-2) آماده است.

معماری لایه ای ایمنی

یک سیستم ایمنی جامع بر روی چندین لایه مستقل کار می کند - سخت افزار، سیستم عامل و نرم افزار. نظارت بر عایق در زمان واقعی به طور مداوم مقاومت جداسازی را قبل و در حین شارژ بررسی می کند. یک دستگاه جریان باقیمانده حساس به DC (RCD) یکپارچه نوع A + 6mA از خطاهای نشت زمین محافظت می کند. سنسورهای دمای بیش از حد که در اتصالات حیاتی قرار دارند باعث کاهش کنترل شده برق یا خاموش شدن ایمنی می شوند، در حالی که یک دکمه توقف اضطراری عایق مکانیکی فوری را فراهم می کند.

مهندسی فضای باز ناهموار

محفظه از فولاد گالوانیزه با پوشش پودری ضد اشعه ماوراء بنفش، دارای استاندارد IP55 برای محافظت در برابر نفوذ و IK10 برای ضربه های مکانیکی ساخته شده است. یک سیستم مدیریت حرارتی هوشمند، خنک کننده هوای فیلتر شده را با کنترل سرعت فن تطبیقی ​​ترکیب می کند و دمای داخلی بهینه را در شرایط محیطی از -30 درجه سانتی گراد تا +55 درجه سانتی گراد حفظ می کند. اجزای داخلی برای مقاومت در برابر رطوبت و اتمسفرهای خورنده به طور هماهنگ پوشش داده شده اند.

اتصال هوشمند و محاسبات لبه

یک کنترلر مبتنی بر لینوکس تعبیه شده با پشتیبانی از پروتکل OCPP 1.6J/2.0.1 ادغام یکپارچه با هر سیستم مدیریت شبکه شارژ را امکان پذیر می کند. داده‌های بی‌درنگ - از جمله انرژی جلسه، منحنی‌های قدرت، گزارش‌های خطا و خوانش‌های محیطی - از طریق اترنت، 4G یا Wi-Fi منتقل می‌شوند. قابلیت‌های محاسبات لبه‌های محلی امکان عملیات آفلاین و ذخیره‌سازی تراکنش‌ها را فراهم می‌کند و از خدمات بدون وقفه حتی در هنگام قطع شبکه اطمینان حاصل می‌کند.

سوالات متداول

Q1: ایستگاه شارژ DC تک تفنگی از چه استانداردهای شارژ پشتیبانی می کند؟

ما مدل‌هایی را ارائه می‌کنیم که برای CCS1، CCS2، CHAdeMO و GB/T پیکربندی شده‌اند. یک واحد را می توان به یک استاندارد مجهز کرد و پیکربندی های چند استاندارد سفارشی در صورت درخواست در دسترس هستند. این امر سازگاری تقریباً با تمام خودروهای الکتریکی مدرن را در بازارهای آمریکای شمالی، اروپا، ژاپن و چین تضمین می کند.

Q2: چگونه خروجی برق مناسب را برای سایت خود انتخاب کنم؟

انتخاب نیرو به وسایل نقلیه هدف، انتظارات زمان اقامت و ظرفیت شبکه در دسترس بستگی دارد. محدوده ماژولار ما از 30 کیلووات تا 240 کیلووات به شما امکان می دهد سرعت شارژ را با هزینه زیرساخت متعادل کنید. برای انبارهای ناوگان با شارژ یک شبه، 30 تا 60 کیلو وات اغلب کافی است. ایستگاه های شارژ سریع بزرگراهی معمولاً از 120 تا 240 کیلووات بهره می برند. مهندسین فروش ما می توانند به شما کمک کنند پیکربندی ایده آل را بر اساس یک نظرسنجی ساده در سایت اندازه گیری کنید.

Q3: الزامات نصب و اتصال به شبکه چیست؟

شارژر به یک ورودی AC سه فاز (معمولاً 400 ولت یا 480 ولت، بسته به استانداردهای منطقه ای) و یک سیستم ارتینگ پایدار نیاز دارد. یک قطع کننده مدار اختصاصی و اندازه کابل مناسب با توجه به ردیف قدرت انتخاب شده ضروری است. برای نصب کف از چهار پیچ لنگر بر روی یک پد بتنی از پیش ساخته شده استفاده می شود. ما راهنماهای دقیق نصب و راه اندازی برق و عمران را ارائه می دهیم و پشتیبانی راه اندازی از راه دور در دسترس است.

Q4: آیا اتصال به اینترنت برای کار ضروری است؟

در حالی که شارژر می تواند به صورت آفلاین کار کند و داده های تراکنش را به صورت محلی ذخیره کند، اتصال به اینترنت پایدار (از طریق 4G، Wi-Fi یا اترنت) اکیداً توصیه می شود. این امکان نظارت از راه دور، ادغام باطن مبتنی بر OCPP، به روز رسانی سیستم عامل از راه دور، و تشخیص بلادرنگ را فراهم می کند. حالت آفلاین به عنوان یک بازگشت انعطاف پذیر در هنگام وقفه های شبکه عمل می کند.

Q5: چه تعمیر و نگهداری مورد نیاز است و چه ضمانتی شامل می شود؟

تعمیر و نگهداری معمول حداقل است - معمولاً بازرسی بصری گاه به گاه، تمیز کردن فیلتر هوا و بررسی یکپارچگی کابل کافی است. پاور یونیت های ماژولار قابل تعویض هستند و می توان آنها را به سرعت بدون ابزارهای تخصصی تعویض کرد. ما یک ضمانت استاندارد 2 ساله ارائه می دهیم که تا 5 سال قابل تمدید است. تشخیص از راه دور به ما این امکان را می دهد که بسیاری از مشکلات را بدون بازدید در محل حل کنیم.

Q6: شارژر چگونه ایمنی کاربر و وسیله نقلیه را تضمین می کند؟

ایمنی در هر لایه تعبیه شده است. نکات برجسته عبارتند از نظارت بر عایق قبل و در طول هر جلسه، یک دستگاه جریان باقیمانده حساس به DC نوع A + 6mA (RCD)، حفاظت از دمای بیش از حد در نقاط تماس کلیدی، و یک دکمه توقف اضطراری. محفظه دارای استانداردهای IP55 و IK10 است و تمام لوازم الکترونیکی به طور منسجم در برابر رطوبت و گرد و غبار پوشش داده شده اند.

Q7: آیا می توانم شارژر را در پلتفرم پرداخت و مدیریت موجود خود ادغام کنم؟

بله. این شارژر از OCPP 1.6J و 2.0.1 پشتیبانی می کند، بنابراین به طور یکپارچه با اکثر سیستم های مدیریت شبکه شارژ اصلی یکپارچه می شود. خوانندگان RFID و رابط کد QR مبتنی بر برنامه از مدل‌های پرداخت و دسترسی چندگانه پشتیبانی می‌کنند. اگر یک بک‌اند سفارشی دارید، تیم ما در تراز کردن پروتکل در طول راه‌اندازی کمک می‌کند.

داستان های مشتری

گروه مرکز خرید ممتاز - استقرار اختصاصی پارکینگ خودروهای برقی

پس زمینه

یک اپراتور پیشرو مرکز خرید در سراسر اروپای شمالی قصد داشت شارژ سریع DC را در مناطق پارکینگ ممتاز خود نصب کند. هدف این بود که یک تجربه شارژ بی‌وقفه و VIP در سطح VIP را ارائه دهیم – نه صرفاً یک امکانات رفاهی، بلکه یک سرویس مدیریت‌شده و درآمدزا.

چالش

در ابتدا، اپراتور شارژرهای DC دو تفنگی را در نظر گرفت که در ایستگاه های بزرگراه رایج هستند. با این حال، طرح پارکینگ آنها دقیقاً یک ماشین در هر جایگاه مشخص شده است، و آنها به سرعت یک عدم تطابق را شناسایی کردند:

واحدهای تفنگ دوگانه به دو جایگاه مجاور خدمت می‌کنند و اگر یک وسیله نقلیه شارژ را تمام کند اما فضای مشترک را اشغال کند، تضاد مالکیت ایجاد می‌کند.

اپراتور منطق اختصاصی جایگاه به ازای هر شارژر را می‌خواست تا امکان رزرو جایگاه از طریق برنامه، قیمت‌گذاری پویا در هر جایگاه و اجرای واضح در برابر پارک خودروهای احتراق داخلی را فراهم کند.

آنها به طراحی فشرده ای روی زمین نیاز داشتند که بتواند بدون کاهش عرض راهرو در جایگاه های پارکینگ استاندارد قرار گیرد.

چرا شارژر DC ایستاده تک تفنگی؟

پس از مشورت با تیم مهندسی ما، اپراتور تشخیص داد که استقرار تک اسلحه، یک به یک مناسب فنی دقیق است:

به هر جایگاه پارکینگ یک شارژر اختصاص داده شده است که نشان دهنده پمپ سوخت اختصاصی است. بدون اشتراک کابل، بدون سردرگمی درایور.

معماری تک تفنگی در مقایسه با واحد دو تفنگی که با بار کامل در هر دو خروجی کار می کند، توزیع نیرو را ساده می کند و استرس حرارتی را در طول جلسات مداوم کاهش می دهد.

واحدهای مستقل و روی زمین را می توان بدون وابستگی به دیوار نصب کرد و امکان تخصیص جایگاه انعطاف پذیر در هر دو قسمت داخلی و نیمه سرپوشیده در فضای باز را فراهم می کند.

استقرار

شصت از شارژرهای 60 کیلوواتی تک تفنگ ایستاده DC ما (CCS2) در سه مکان پرچمدار نصب شد. هر شارژر به طور مرکزی در سر یک جایگاه اختصاصی EV قرار داده شده بود که به وضوح امضا شده بود و فقط برای کاربران تأیید شده از طریق RFID یا برنامه وفاداری مرکز خرید قابل دسترسی است. ادغام با باطن OCPP موجود، امکان نظارت بی‌درنگ، به‌روزرسانی‌های قیمت از راه دور، و هشدارهای خودکار خطا را فراهم می‌کند.

نتایج

●  حوادث درگیری با خلیج صفر از زمان راه‌اندازی؛ مدل یک شارژر در هر محل به طور طبیعی مشکلاتی را که آنها در ایستگاه های عمومی چند تفنگ مشاهده کرده بودند حذف کرد.

●   جلسات شارژ ظرف شش ماه دوبرابر شد، زیرا رانندگان خودروهای برقی را جذب می‌کند که مایل به پرداخت حق بیمه برای شارژ رزرو شده و تضمینی در هنگام خرید بودند.

●  تعمیر و نگهداری بسیار ساده بود: یک واحد معیوب به سادگی یک محل را آفلاین می‌کند، بدون اینکه تأثیری بر خلیج‌های همسایه داشته باشد، یک مزیت عملیاتی واضح نسبت به سناریوی خرابی تفنگ دوگانه.

●  از آن زمان گروه، شارژرهای تک تفنگی ما را به دو مکان دیگر اضافه کرده است، که به سادگی نصب، هزینه اولیه پایین‌تر، و منطق محفظه به شارژر 1:1 را به‌عنوان عوامل تعیین‌کننده ذکر کرده است.
