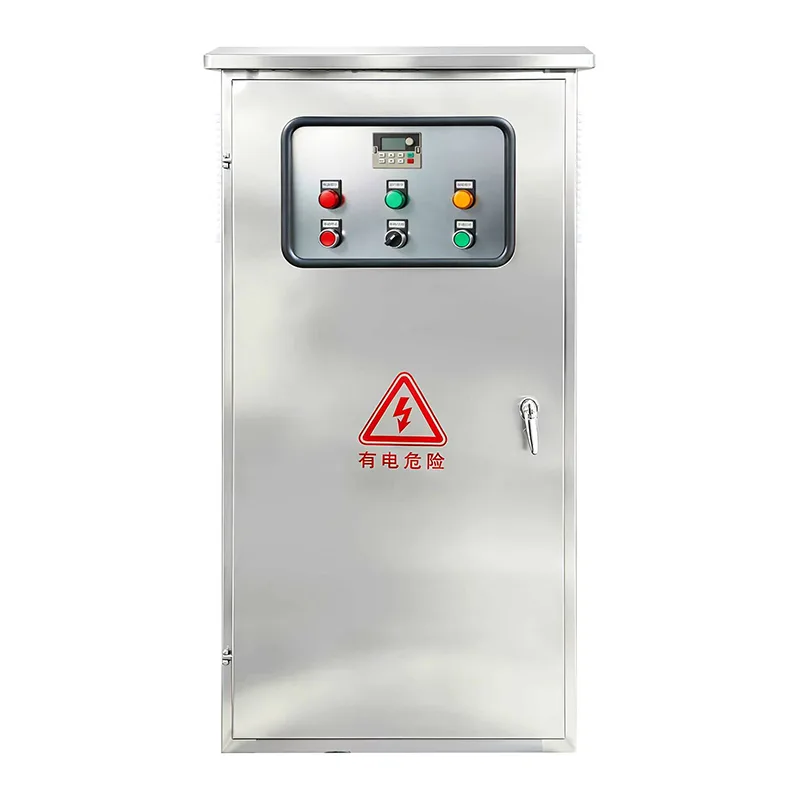

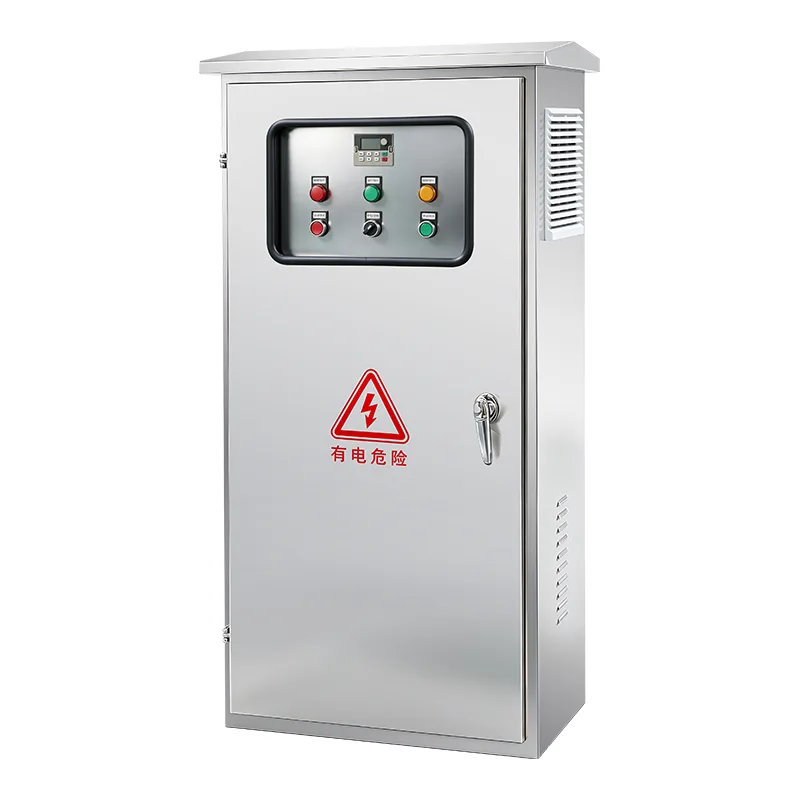

کابینت توزیع برق شارژر EV

کابینت توزیع برق شارژر EV با کیفیت کارخانه Csivei که در پیکربندی‌های انعطاف‌پذیر برای مطابقت با هر طرح‌بندی محل شارژ موجود است، یک منبع AC ورودی - معمولاً 400 ولت سه فاز با جریان‌های 100 آمپر تا 1600 آمپر و بالاتر - را می‌پذیرد و آن را در چندین مدار شارژر خروجی توزیع می‌کند. هر فیدر خروجی به طور جداگانه توسط یک قطع کننده مدار قالبی یا قطع کننده فیوز شده، با حفاظت اختصاصی جریان باقیمانده در صورت لزوم محافظت می شود. یک محفظه اندازه گیری انرژی متمرکز دارای کنتورهای درجه درآمدی است که امکان صدور صورتحساب در مدار یا شارژر را مطابق با الزامات تاسیسات محلی فراهم می کند. حفاظت از نوسانات نوع 1+2 در اتوبوس اصلی از کل سایت در برابر اضافه ولتاژهای گذرا ناشی از رعد و برق محافظت می کند. محفظه کابینت با درجه بندی IP54 تا IP65 بسته به محیط استقرار، از فولاد گالوانیزه با پوشش پودری ضد آب ساخته شده است. یک کنترل‌کننده مدیریت انرژی هوشمند اختیاری تعادل بار، چرخش فاز، زمان‌بندی شارژر و نظارت بر زمان واقعی را از طریق RS485 Modbus یا Ethernet فراهم می‌کند و به طور یکپارچه در پلتفرم‌های مدیریت شارژ مبتنی بر OCPP ادغام می‌شود. مطابقت کامل با IEC 61439-1، IEC 60364-7-722 و استانداردهای منطقه ای قابل اجرا حفظ می شود.

برنامه های کاربردی محصول

کابینت توزیع برق شارژر EV که به عنوان ستون فقرات الکتریکی هر تاسیسات شارژ EV مدرن عمل می کند، مدیریت برق سایت را در یک محفظه واحد مهندسی شده کارخانه ادغام می کند - کاهش کارهای الکتریکی در محل، تسریع راه اندازی و افزایش ایمنی عملیاتی.

ایستگاه های شارژ سریع عمومی

مناطق خدمات بزرگراه‌ها، میدان‌های شارژ شهری، و محوطه‌های جلوی پمپ بنزین که چندین شارژر سریع DC را به کار می‌گیرند، به توزیع توان قوی و با ظرفیت بالا نیاز دارند. کابینت منبع اصلی تاسیسات را دریافت می کند و تغذیه محافظت شده و اندازه گیری شده جداگانه را برای هر شارژر توزیع می کند. محفظه اندازه‌گیری متمرکز از صورت‌حساب درجه شهری برای هر جایگاه پشتیبانی می‌کند، در حالی که حفاظت از نوسانات یکپارچه از الکترونیک برق شارژ سریع گران قیمت در برابر گذرای شبکه دفاع می‌کند.

انبارهای شارژ ناوگان و لجستیک

Electric bus depots, last-mile delivery hubs, and municipal fleet yards run multiple chargers simultaneously during overnight charging windows. The distribution cabinet centralises incoming power and load management, allowing the depot operator to balance demand across chargers, prevent main breaker trips, and schedule charging to off-peak tariff periods. The cabinet's generous feeder capacity accommodates future fleet expansion without major electrical rework.

تاسیسات شارژ تجاری و محل کار

برج‌های اداری، مراکز خرید و پارک‌های تجاری که شارژ EV کارمندان یا مشتریان را ارائه می‌کنند، معمولاً ده‌ها شارژر AC را در سطوح مختلف پارکینگ مستقر می‌کنند. یک کابینت توزیع مرکزی در هر طبقه یا منطقه، تغذیه اصلی فرعی را می پذیرد و برق را به شارژرهای دیواری جداگانه توزیع می کند. اندازه گیری در هر مدار امکان تخصیص دقیق هزینه انرژی به شرکت های مستاجر یا بودجه بخش ها را فراهم می کند.

آپارتمان مسکونی و پارکینگ کاندومینیوم

توسعه‌های مسکونی چندطبقه‌ای که شارژ خودروهای برقی را در ده‌ها یا صدها جایگاه پارکینگ مقاوم‌سازی می‌کنند، از رویکرد کابینت توزیع سود می‌برند. یک یا چند کابینت واقع در اتاق‌های بالابر برقی یا سوئیچ‌خانه‌های سطح پارکینگ، منبع اختصاصی EV ساختمان را دریافت می‌کنند و تغذیه‌های محافظت‌شده و اندازه‌گیری شده را به شارژرهای جداگانه در محل‌های مسکونی توزیع می‌کنند. مدیریت بار در کابینت از تجاوز شارژ EV از ظرفیت الکتریکی تخصیص یافته ساختمان جلوگیری می کند.

بزرگراه و مناطق استراحت از راه دور

Standalone charging sites away from urban infrastructure often lack existing LV distribution boards suitable for EV charger loads. یک کابینت توزیع برق اختصاصی که در مجاورت ترانسفورماتور یا ژنراتور مستقر شده است، یک نقطه توزیع LV کامل و از پیش تنظیم شده را فراهم می کند - نیاز به ساخت تابلو برق سفارشی در محل را از بین می برد و زمان راه اندازی را به میزان قابل توجهی کاهش می دهد.

توسعه‌ها و مگا پروژه‌ها با استفاده ترکیبی

Large-scale developments combining residential, commercial, retail, and public parking can deploy multiple distribution cabinets in a tiered architecture. A main incoming cabinet at the substation feeds sub-distribution cabinets in each parking zone, creating a structured, scalable power distribution topology that matches phased construction and growing EV uptake.

شیرجه عمیق فنی

کابینت توزیع برق شارژر EV به عنوان یک تابلو برق LV کاملاً یکپارچه و مونتاژ شده در کارخانه به طور خاص برای نیازهای الکتریکی منحصر به فرد زیرساخت شارژ EV طراحی شده است.

تامین ورودی و حفاظت اصلی

بخش ورودی کابینت کابل‌های تامین برق یک یا دوتایی را می‌پذیرد که به قطع کننده مدار اصلی یا قطع کننده مدار هوا ختم می‌شوند که مطابق با حداکثر تقاضای سایت باشد. ACB ها با حفاظت مبتنی بر ریزپردازنده آستانه های قابل تنظیمی را برای حفاظت اضافه بار، اتصال کوتاه و خطای زمین، با ویژگی های کاهش فلاش قوس در صورت لزوم ارائه می دهند. حفاظت از نوسانات ورودی - SPD های نوع 1 که قادر به کنترل جریان های ضربه ای تا 25 کیلو آمپر (10/350μs) هستند - اولین خط دفاعی در برابر حملات مستقیم صاعقه در زیرساخت های بالادست را فراهم می کند.

توزیع فیدر خروجی

مدارهای شارژر خروجی متعدد توسط قطع کننده های مدار قالبی یا جداکننده های فیوز شده محافظت می شوند که هر کدام برای حداکثر جریان ورودی شارژر متصل رتبه بندی شده اند. فیدرها برای توزیع فاز متعادل در سراسر سیستم شینه سه فاز، به حداقل رساندن جریان خنثی و بهبود کیفیت کلی برق مرتب شده اند. برای تغذیه شارژر سریع DC، MCCB با تنظیمات سفر مغناطیسی قابل تنظیم، ویژگی‌های هجومی شارژر را بدون خاموش شدن مزاحم تطبیق می‌دهد. حفاظت جریان باقیمانده - نوع B یا نوع A با تشخیص DC 6 میلی آمپر - بر روی مدارهای مربوطه مطابق با IEC 60364-7-722 ارائه شده است.

معماری اندازه گیری یکپارچه

A dedicated metering compartment houses revenue-grade energy meters for each outgoing circuit or groups of circuits, depending on billing requirements. Meters communicate via Modbus RTU or TCP/IP to a centralised data concentrator, which transmits consolidated data to the charging management platform or utility billing system. کنتورهای گواهی شده MID یا معادل آن برای بازارهایی که نیاز به اندازه گیری درآمد نظارتی دارند در دسترس هستند.

مدیریت بار و کنترل هوشمند

یک کنترل‌کننده مدیریت بار تعبیه‌شده اختیاری، مصرف بی‌درنگ را در ورودی اصلی و هر فیدر خروجی نظارت می‌کند. هنگامی که تقاضای کل سایت به حداکثر تنظیم‌شده نزدیک می‌شود، کنترل‌کننده به صورت پویا ظرفیت موجود را بین شارژرهای متصل تخصیص می‌دهد - خروجی را در جایگاه‌های با اولویت پایین‌تر کاهش می‌دهد، جلسات برنامه‌ریزی‌شده را به تعویق می‌اندازد، یا چرخش فاز را درگیر می‌کند تا سرویس را حفظ کند و از اضافه بار قطع کننده اصلی جلوگیری کند. ارتباط با شارژرهای جداگانه از طریق OCPP یا Modbus مستقیم است و کنترل کننده می تواند به سیگنال های خارجی مانند نرخ تعرفه های روزانه، در دسترس بودن تولید خورشیدی یا دستورات سیستم مدیریت انرژی ساختمان پاسخ دهد.

سیستم شینه و سیم کشی داخلی

سیستم شینه اصلی از مس یا آلومینیوم قلع اندود ساخته شده است که برای جریان نامی با درجه بندی مناسب برای افزایش دمای محیط داخلی طراحی شده است. تکیه گاه های شینه از پلیمرهای تقویت شده با الیاف شیشه هستند که برای مقاومت در برابر اتصال کوتاه درجه بندی شده اند. سیم کشی داخلی از کابل ضد شعله، با دود کم و هالوژن صفر استفاده می کند، با تمام مدارهای کنترل و اندازه گیری جدا از مسیر برق. ورود کابل از طریق صفحات گلند قابل جابجایی در پایه کابینت است که برای مقاطع کابل ورودی و خروجی مشخص شده اندازه می شود.

محفظه، حفاظت از محیط زیست، و خنک کننده

کابینت کف از ورق فولادی گالوانیزه 1.5 تا 2.0 میلی متری ساخته شده است که درزهای کاملاً جوش داده شده و روکش پودری تثبیت شده با اشعه ماوراء بنفش دارد. درجه حفاظت استاندارد IP54 است، با IP65 برای محیط های بیرونی یا محیط های پر گرد و غبار موجود است. این محفظه دارای یک درب جلویی لولایی و واشردار با دستگیره قفل‌شده و پنجره دید اختیاری بر روی ابزار اندازه‌گیری است. تهویه غیرفعال توسط لوورهای فیلتر شده یا زهکش های تنفسی، با همرفت طبیعی با کمک مسیرهای هوا محاسبه شده، ارائه می شود. برای کابینت‌هایی با چگالی بار پیوسته بالا، تهویه هوای اجباری با کنترل ترموستاتیک، با کنتاکت‌های هشدار برای خرابی فن تعبیه شده است. بخاری های داخلی ضد تراکم برای تاسیسات سرد یا با رطوبت بالا در دسترس هستند.

ایمنی و انطباق

این کابینت مطابق با استانداردهای IEC 61439-1 و IEC 61439-2 برای مجموعه‌های تابلو و تجهیزات کنترل ولتاژ پایین طراحی و آزمایش شده است، با انطباق خاص با IEC 60364-7-722 برای تجهیزات تامین EV. محتوی خطای قوس داخلی، محافظ قطعه ایمن با انگشت، و جداکننده اصلی ورودی که بدون باز کردن درب کابینت قابل اجرا است، استاندارد هستند. تداوم زمین در تمام بخش ها از طریق یک شینه زمین محافظ اختصاصی متصل به محفظه تضمین می شود. همه اجزا دارای علامت CE هستند، با UL و سایر گواهینامه های منطقه ای موجود است.

سوالات متداول

Q1: یک کابینت توزیع چند شارژر را می تواند پشتیبانی کند؟

The number of outgoing feeders is fully configurable. A single cabinet can typically support 4 to 24 charger circuits, depending on the current rating of each charger and the total incoming supply capacity. For larger sites, multiple cabinets can be cascaded in a main-and-sub-distribution topology.

Q2: آیا برای هر مدار شارژر به یک متر مجزا نیاز دارم؟

این بستگی به الزامات صورتحساب شما دارد. For public charging where each bay must be independently billed, per-circuit metering is recommended. For fleet depots or workplace charging where total energy consumption is allocated internally, group metering may suffice. The cabinet can be configured for either approach.

Q3: چه رتبه های ولتاژ و جریان ورودی ورودی موجود است؟

تنظیمات استاندارد ولتاژ 230/400 ولت سه فاز، 50/60 هرتز، با درجه بندی جریان ورودی از 100 آمپر تا 1600 آمپر را می پذیرند. Higher ratings are available on request. برای تاسیسات بزرگتر، یک ترانسفورماتور اختصاصی ممکن است به طور مستقیم کابینت را تغذیه کند.

Q4: آیا می توان کابینت را در فضای باز در کنار شارژرها نصب کرد؟

بله. این کابینت با استاندارد IP55 یا IP65 برای نصب در فضای باز موجود است. یک سایبان آفتابگیر و بخاری ضد تراکم برای خدمات طولانی مدت در فضای باز در آب و هوای گرم، مرطوب یا سرد توصیه می شود. کابینت را می توان روی پایه یا پد بتنی نصب کرد و کابل پایینی را از طریق صفحات گلند مهر و موم شده وارد کرد.

Q5: کنترل کننده مدیریت بار چیست و چگونه کار می کند؟

The optional smart controller monitors real-time consumption on all circuits. When total demand approaches the site's maximum allowable load, it dynamically reduces power on lower-priority chargers or rotates charging schedules to keep the main breaker from tripping. This allows more chargers to be connected to a given supply, reducing the required grid connection capacity and associated utility costs.

Q6: چگونه این کابینت با یک سیستم مدیریت شارژ (CMS) یکپارچه می شود؟

کنترلر اندازه گیری و مدیریت بار کابینت از Modbus RTU/TCP پشتیبانی می کند و می تواند با پلتفرم های مدیریت شارژ سازگار با OCPP ارتباط برقرار کند. داده‌های کنتور و وضعیت هشدار به CMS منتقل می‌شوند و به اپراتورها این امکان را می‌دهند که توزیع برق در سراسر سایت را در همان داشبورد مورد استفاده برای مدیریت شارژر مشاهده کنند.

Q7: آیا کابینت می تواند شارژرهای آتی را در خود جای دهد؟

بله. کابینت را می توان با موقعیت های فیدر خروجی یدکی، ظرفیت باسبار از پیش نصب شده و فضایی برای ماژول های اندازه گیری اضافی عرضه کرد. This allows new charger circuits to be added by connecting the charger cable and installing the feeder breaker, with no busbar modification required.

Q8: کابینه با چه استانداردهای نظارتی مطابقت دارد؟

The cabinet is constructed and tested to IEC 61439-1/2, with specific EV installation requirements per IEC 60364-7-722. Regional certifications including CE, UKCA, and equivalent are available. We supply full documentation including single-line diagrams, test certificates, and installation manuals with every cabinet.

5. یک خرده‌فروش سوخت چند سایتی - عرضه ملی شارژ سریع EV

پس زمینه

یک زنجیره خرده‌فروشی ملی سوخت که بیش از 200 پمپ بنزین را اداره می‌کند، برنامه بلندپروازانه‌ای را برای نصب هاب‌های شارژ سریع DC در سایت‌های پرترافیک در امتداد بزرگراه‌های اصلی انجام داد. Each site was to deploy four to eight dual-gun DC fast chargers, creating 8 to 16 charging bays. The rollout was to be delivered in phases, with the potential to double charging capacity at future dates.

چالش

هر سایت مجموعه‌ای از چالش‌های زیرساخت الکتریکی را ارائه کرد. توزیع LV موجود در کیوسک پمپ بنزین برای نیازهای شارژرهای سریع DC طراحی نشده بود، که در مجموع می تواند به 400A تا 800A در هر سایت نیاز داشته باشد. ساخت تابلو برق سفارشی در محل برای هر مکان، هزینه مهندسی قابل توجه، کیفیت ناسازگار، و زمان طولانی از کار افتادن را در طول نصب به همراه خواهد داشت. نقطه اتصال منبع برق اغلب دور از موقعیت های ایده آل شارژر قرار داشت و به یک رویکرد ساختاریافته برای توزیع کابل نیاز داشت.

The retailer also required centralised energy metering for each charging bay to support per-session customer billing, and demanded robust protection for the expensive fast-charger electronics. With petrol stations classified as hazardous areas, strict electrical safety and regulatory compliance were non-negotiable.

چرا کابینت های توزیع برق شارژر EV؟

یک کابینت توزیع برق استاندارد شده و مهندسی شده توسط کارخانه به عنوان ستون فقرات برای هر سایت انتخاب شد. هر کابینت به گونه‌ای پیکربندی شده بود که با نیاز به برق سایت و تعداد شارژر مطابقت داشته باشد - معمولاً یک منبع ورودی 630A یا 800A با هشت مدار تغذیه‌کننده خروجی 125A تا 160A.

رویکرد یکپارچه کابینه مزایای فوری را به همراه داشت:

●  یک محفظه از پیش آزمایش‌شده جایگزین چیزی شد که می‌توانست تابلوی سفارشی ساخته شده باشد، و باعث صرفه‌جویی در هفته‌ها مهندسی برق در محل در هر سایت می‌شود.

●  سنجش درجه درآمد به ازای هر مدار در محفظه اندازه‌گیری اختصاصی کابینه، داده‌های صورت‌حساب منطبق با خدمات شهری را برای هر محل شارژ فراهم می‌کند که مستقیماً در پلت فرم پرداخت خرده‌فروش یکپارچه شده است.

●  محافظت از نوسانات نوع ۱+۲ در منبع اصلی ورودی و SPDهای نوع ۲ در فیدرهای خروجی، دفاع لایه‌ای را برای لوازم الکترونیکی شارژر فراهم می‌کنند.

●  The main incoming isolator and individual feeder breakers allowed safe isolation for maintenance, with a lock-out facility for contractor safety.

●  محفظه دارای رتبه IP65 در فضای باز با بخاری ضد تراکم به این معنی است که کابینت می‌تواند در مجاورت شارژرها قرار گیرد و کابل‌های خروجی را به حداقل برساند.

●  موقعیت‌های فیدر یدکی در هر سایت گنجانده شده است، که به شارژرهای اضافی اجازه می‌دهد در فازهای آینده بدون تعویض کابینت یا تعمیرات الکتریکی عمده متصل شوند.

استقرار

کابینت های توزیع برق شارژر EV با رتبه استاندارد 800A با هشت مدار تغذیه کننده خروجی در 50 سایت اول مستقر شدند. هر کابینت شامل اندازه‌گیری درجه درآمد در همه مدارها، حفاظت از نوسانات نوع 1+2 و محفظه IP65 با گرمایش ضد تراکم بود. کابینت ها به صورت مجموعه کامل تولید، آزمایش و ارسال شدند و فقط به اتصال منبع ورودی و کابل شارژر خروجی در محل نیاز داشتند. زمان راه اندازی به طور متوسط ​​کمتر از دو روز در هر سایت از تحویل تا انرژی است.

نتایج

●  زمان راه‌اندازی سایت در مقایسه با راه‌حل‌های تابلوی سفارشی تقریباً ۶۰٪ کاهش یافت و برنامه ملی عرضه را تسریع کرد.

●  طراحی استاندارد کابینت، تنوع کیفیت الکتریکی و رعایت ایمنی را در مجموعه سایت حذف کرد.

●  بعد از ۱۸ ماه کارکرد، هیچ خرابی الکتریکی مربوط به کابینت ثبت نشد، با تایید شده است که حفاظت از نوسانات در دو مکان در طول حوادث صاعقه کار می‌کند و از لوازم الکترونیکی شارژر پایین‌دست محافظت می‌کند.

●  موقعیت‌های فیدر یدکی در 15 سایت در فاز دو راه‌اندازی فعال شد، با مدارهای شارژر جدید در کمتر از یک روز اضافه شد - اعتبار استراتژی طراحی برای محافظت در آینده.

●  از آن زمان خرده‌فروش سوخت همان مشخصات کابینت را برای 50 سایت دیگر اتخاذ کرده است و تیم مهندسی برق آن‌ها از ادغام کابینه با پلت فرم CMS متمرکز خود به عنوان یک مزیت عملیاتی کلیدی یاد می‌کنند.
