شارژر خانگی EV تک تفنگ 7 کیلو وات

شارژر خانگی EV 7KW کارخانه CSIVEI که برای توان 7 کیلووات (تک فاز) تا 22 کیلووات (سه فاز) ساخته شده است، مستقیماً بر روی دیوارها، ستون‌ها یا ستون‌های ساختاری نصب می‌شود - نیاز به فضای زمین را حذف می‌کند و مناطق پارک را بدون مانع نگه می‌دارد. محفظه شیک و دارای رتبه IP55 دارای یک کانکتور نوع 2 با یک محفظه کابل یکپارچه است که کابل شارژ را مرتب و از سطح زمین نگه می دارد. کاربران از طریق خواننده داخلی RFID یا یک برنامه تلفن همراه همراه، احراز هویت می‌کنند، در حالی که اتصال OCPP 1.6J شارژر را به پلتفرم‌های اصلی پشتیبان برای نظارت از راه دور، گزارش جلسه، و مدیریت بار پویا پیوند می‌دهد. ایمنی الکتریکی جامع از طریق حفاظت جریان باقیمانده حساس به DC نوع A + 6 میلی آمپر، حفاظت از جریان اضافه و اضافه ولتاژ و عملکرد توقف اضطراری ارائه می شود. برای مکان‌هایی که دیوارهای مناسبی ندارند، یک لوازم جانبی پایه روی زمین اختیاری، همان واحد را به یک شارژر براق بر روی ستون بدون تغییر داخلی تبدیل می‌کند. چه برای یک محل سکونت خصوصی، یک محل پارک کارمندان، یا یک فضای پارک مهمان، شارژر خانگی EV 7KW تک تفنگ، شارژ قابل اعتماد در طول شب و محل کار را با کمترین پیچیدگی زیرساخت ارائه می دهد.

برنامه های کاربردی محصول

برای مکان‌هایی که سادگی، کم‌هزینه بودن و بهره‌وری فضا مهم هستند، شارژر خانگی EV 7KW Single-Gun یک نقطه شارژ دیواری محتاطانه ارائه می‌کند. می توان آن را بر روی سازه های موجود نصب کرد یا با یک پایه اختیاری برای حداکثر انعطاف پذیری مستقر کرد.

اقامتگاه ها و گاراژهای خصوصی

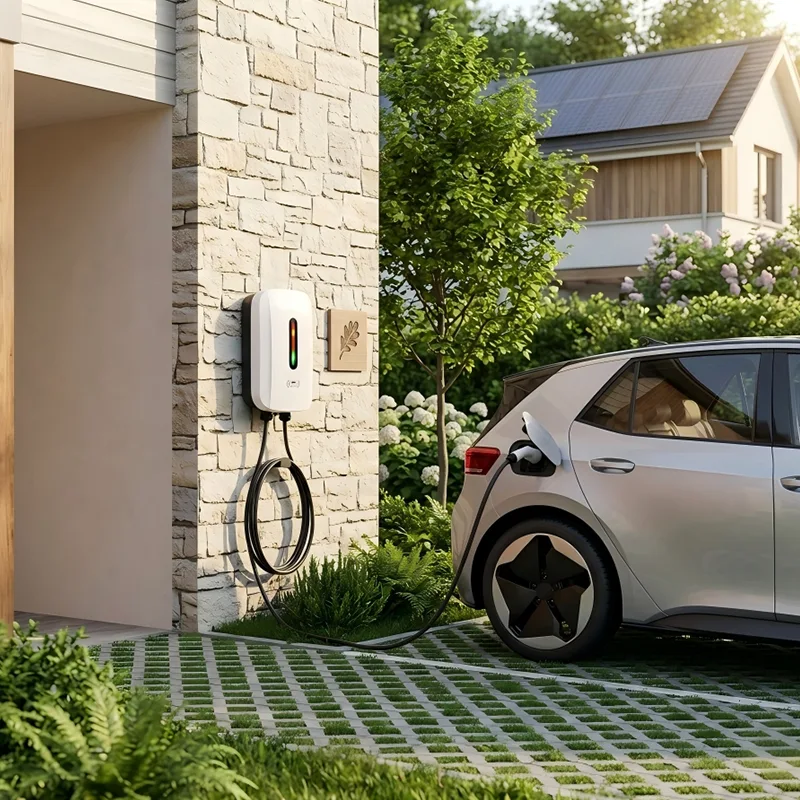

صاحبان خانه با پارکینگ اختصاصی خارج از خیابان می توانند این شارژر را روی دیوار گاراژ یا دیوار بیرونی خانه نصب کنند. با استفاده از منبع برق استاندارد داخلی، شارژ کامل یک شبه را با 7 کیلووات یا حداکثر 22 کیلووات برای وسایل نقلیه سازگار ارائه می دهد. نمایه باریک نصب را مرتب نگه می دارد، در حالی که کنترل RFID یا برنامه استفاده را برای اعضای خانواده محدود می کند.

پارکینگ آپارتمان و کاندومینیوم

ساختمان‌های چند مسکونی می‌توانند شارژرهای دیواری را به ساکنین در زیرزمین اختصاصی یا محل‌های پارکینگ سرپوشیده اختصاص دهند. شارژر به راحتی روی ستون های بتنی یا دیوارهای جداکننده نصب می شود. یکپارچه‌سازی با OCPP ساختمان، صورت‌حساب انرژی برای هر ساکن و متعادل‌سازی بار در چندین واحد را امکان‌پذیر می‌کند، و تضمین می‌کند که منبع اصلی ساختمان هرگز بیش از حد بارگذاری نمی‌شود.

شارژ کارکنان محل کار

دفاتر و پارک‌های تجاری می‌توانند بدون از دست دادن فضای پارکینگ، شارژ خودروهای الکتریکی را به عنوان یک امتیاز ارزشمند برای کارمندان فراهم کنند. واحدهای دیواری در امتداد محیط پارکینگ یا روی ستون‌های سازه‌ای هر کدام یک خلیج اختصاصی را ارائه می‌کنند. کارمندان در طول روز کاری به برق وصل می‌شوند و ویژگی‌های برنامه‌ریزی هوشمند شارژر می‌توانند شارژ را در ساعات تولید خورشیدی یا پنجره‌های تعرفه‌ای بدون پیک اولویت‌بندی کنند.

شارژ مهمان خرده فروشی و مهمان نوازی

هتل‌ها، رستوران‌ها و مراکز خرید می‌توانند با کمترین اختلال، شارژ EV مهمان را اضافه کنند. نصب روی دیوار، شارژر را به طور مرتب در بالای محل پارک مشتری قرار می دهد. شارژر را می توان برای دسترسی رایگان با کارت کلید کارکنان یا برای جلسات پولی از طریق یک کد QR پیکربندی کرد که همه از طریق یک پلت فرم استاندارد OCPP مدیریت می شوند.

استقرار پایه برای لات های باز

در فضاهای پارک در فضای باز بدون دیوار، کیت پایه اختیاری همان واحد نصب شده روی دیوار را به یک شارژر باریک و مستقل تبدیل می کند. این برای پارک‌های خرده‌فروشی حومه شهر، پارک بازدیدکنندگان در مراکز تفریحی، و راه‌هایی که نصب دیواری غیرعملی است، ایده‌آل است. استفاده ترکیبی از پیکربندی دیوار و پایه در یک سایت، پیچیدگی تدارکات را کاهش می دهد.

شیرجه عمیق فنی

شارژر خانگی EV 7KW Single-Gun یک محفظه جمع و جور با درجه IP55 را با کنترل الکترونیکی پیشرفته و اتصال کامل ترکیب می کند و آن را به یک بلوک ساختمانی انعطاف پذیر برای هر شبکه شارژ EV تبدیل می کند.

تحویل و انطباق کارآمد نیرو

شارژر تک فاز 7 کیلو وات (230 ولت، 32 آمپر) یا سه فاز 11 کیلووات/22 کیلووات (400 ولت، 16 آمپر/32 آمپر) مطابق با استاندارد IEC 61851-1 حالت 3 ارائه می‌کند. کنترل کننده آنبورد ارتباط Control Pilot را کنترل می‌کند و حداکثر جریان موجود برای شارژر روی خودرو را تنظیم می‌کند. این واحد برای استاندارد شبکه منطقه ای از پیش پیکربندی شده است، با حداکثر تنظیم جریان قابل تنظیم که از طریق قسمت پشتی برای سناریوهای مدیریت بار قابل دسترسی است.

ایمنی الکتریکی لایه ای

ایمنی از طریق یک دستگاه جریان باقیمانده نوع A همراه با یک ماژول تشخیص اختصاصی 6 میلی آمپر حساس به DC مطابق با IEC 62955 تضمین می‌شود. این امر در برابر جریان‌های خطای خالص DC که می‌تواند RCD‌های استاندارد نوع A را کور کند، که یک نیاز حیاتی برای خودروهای الکتریکی مدرن است، محافظت می‌کند. دستگاه های حفاظت اضافه جریان، اضافه ولتاژ، کمبود ولتاژ و نوسانات در مسیر اصلی برق یکپارچه شده اند. یک رله موتوری خروجی را در هر شرایط خطا قطع می کند و یک دکمه توقف اضطراری پانل جلویی یک نقطه ایزوله دستی اضافی را ارائه می دهد.

ساخت سخت افزار و مقاوم سازی محیطی

این محفظه از فولاد گالوانیزه با روکش پودری مقاوم در برابر اشعه ماوراء بنفش ساخته شده است که با IP55 برای ورود آب و گرد و غبار و IK10 برای ضربه مکانیکی تست شده است. این برای نصب در مکان های سرپوشیده یا در معرض فضای باز مناسب است و به طور قابل اعتماد از -30 درجه سانتیگراد تا +55 درجه سانتیگراد کار می کند. قطعات الکترونیکی داخلی به طور منسجم برای مقاومت در برابر رطوبت و تراکم پوشش داده شده اند. براکت نصب اجازه اتصال ایمن به بتن، آجر یا فولاد سازه را می دهد. گزینه های ورودی کابل از پشت یا پایین، امکان سیم کشی پنهان را برای ظاهری تمیز فراهم می کند.

رابط کاربری و اتصال

یک حلقه وضعیت LED با روشنایی بالا یا صفحه نمایش LCD اختیاری وضعیت شارژ واضح را در یک نگاه نشان می دهد. یک خواننده RFID مطابق با ISO 14443، کنترل دسترسی را فراهم می کند، که به صورت اختیاری با بلوتوث یا Wi-Fi برای تعامل با برنامه تلفن هوشمند جفت می شود. پشته OCPP 1.6J (قابل ارتقا به 2.0.1) تعبیه شده از طریق اترنت، Wi-Fi یا یک مودم یکپارچه 4G به سیستم های مدیریت شبکه متصل می شود. ویژگی‌ها عبارتند از شروع/توقف از راه دور، داده‌های جلسه بلادرنگ، به‌روزرسانی‌های میان‌افزار و برنامه‌های شارژ هوشمند. بافر کردن تراکنش آفلاین تضمین می کند که در صورت قطع موقت اتصال، داده های جلسه از بین نمی رود.

مدیریت کابل و ارگونومی

یک کابل 5 متری نوع 2 (گزینه نوع 1 موجود است) با کانکتور ارگونومیک به طور دائم متصل است. یک غلاف جانبی یکپارچه، کانکتور را در صورت عدم استفاده به طور ایمن متصل می کند، و کابل را از زمین دور نگه می دارد و محفظه را مرتب نگه می دارد. طراحی غلاف، دوشاخه را در ارتفاعی راحت قرار می دهد که باعث کاهش فشار در حین اتصال می شود.

مدیریت بار و انرژی انعطاف پذیر

این شارژر از مدیریت بار محلی از طریق Modbus RTU/TCP پشتیبانی می‌کند و به آن اجازه می‌دهد با کنترل‌کننده‌های سطح سایت، اینورترهای خورشیدی یا سیستم‌های ذخیره‌سازی باتری ادغام شود. در نصب‌های چند شارژر، یک کنترل‌کننده گروهی می‌تواند تقاضای کل سایت را محدود کند، جلسات شارژ را سرگردان کند یا مصرف خود خورشیدی را در اولویت قرار دهد. این محافظ آینده، تعداد فزاینده EV را بدون نیاز به ارتقاء شبکه پرهزینه در خود جای می دهد.

تبدیل پایه اختیاری

کیت پایه فولادی گالوانیزه گرم را می توان بدون هیچ تغییری در واحد شارژر نصب کرد. این پایه یک ستون با یک کانال کابلی یکپارچه و یک صفحه کف سنگین را فراهم می کند. این اجازه می دهد تا یک شارژر دیواری را در هر جایی که سطح صافی در دسترس است قرار دهید و مشخصات محصول را در شرایط مختلف سایت یکسان می کند.

سوالات متداول

Q1: چه سطوح قدرت موجود است و ماشین من چقدر سریع شارژ می شود؟

شارژر خانگی EV 7KW تک تفنگی در پیکربندی های 7 کیلووات (تک فاز)، 11 کیلووات (سه فاز) و 22 کیلووات (سه فاز) موجود است. سرعت واقعی شارژ بستگی به شارژر داخلی خودرو شما دارد. یک خودروی برقی معمولی با یک شارژر داخلی 7 کیلووات، تقریباً 40 تا 50 کیلومتر در ساعت با سرعت 7 کیلووات یا سریع‌تر در صورتی که خودرو از شارژ سه فاز 11 یا 22 کیلوواتی پشتیبانی کند، می‌برد.

Q2: آیا می توان این شارژر را در فضای باز بدون حفاظت اضافی نصب کرد؟

بله. محفظه دارای استاندارد IP55 در برابر باران، گرد و غبار و اشعه ماوراء بنفش مقاوم است. این دستگاه برای کار در خارج از منزل در تمام طول سال ساخته شده است و دارای لوازم الکترونیکی با روکش مناسب برای مقاومت در برابر رطوبت است. نصب ساده روی دیوار با ورودی کابل عقب، حفاظت کامل در برابر آب و هوا را فراهم می کند.

Q3: اگر دیوار مناسبی نداشته باشم چه می شود؟

یک کیت پایه روی زمین اختیاری موجود است. پایه از همان واحد شارژر استفاده می کند و به سادگی به یک پد بتنی می چسبد. این به شما امکان می دهد مدل شارژر یکسانی را هم در برنامه های نصب شده روی دیوار و هم در برنامه های مستقل در یک پروژه به کار ببرید.

Q4: آیا می توانم کنترل کنم چه کسی از شارژر و صورتحساب برای انرژی استفاده می کند؟

بله. خواننده RFID یا برنامه همراه یکپارچه، احراز هویت کاربر را فعال می کند. از طریق باطن OCPP، می‌توانید تعرفه‌های فردی را تنظیم کنید، مصرف هر کاربر را پیگیری کنید و گزارش‌های صورت‌حساب را تولید کنید. برای نصب های خصوصی، یک لیست سفید ساده از کارت های RFID تنها چیزی است که نیاز است.

Q5: آیا شارژر از شارژ خورشیدی یا خارج از پیک پشتیبانی می کند؟

شارژر خانگی EV 7KW Single-Gun از پروفایل های شارژ هوشمند OCPP و ادغام Modbus با سیستم های مدیریت انرژی محلی پشتیبانی می کند. این بدان معناست که می‌توان آن را طوری برنامه‌ریزی کرد که فقط زمانی که انرژی خورشیدی مازاد در دسترس است شارژ شود، یا جلسات را در پنجره‌های کم‌پیک نرخ برق به‌طور خودکار برنامه‌ریزی کند.

Q6: شارژر چه گواهینامه هایی دارد؟

شارژر دارای گواهینامه CE است و مطابق با استانداردهای IEC 61851-1، IEC 62196 و دستورالعمل های EMC منطقه ای و ایمنی است. مرکز تولید ما دارای گواهینامه ISO 9001 است و هر واحد قبل از حمل و نقل تحت آزمایش الکتریکی نهایی قرار می گیرد.

Q7: چه تعمیر و نگهداری مورد نیاز است؟

خیلی کم. ما یک بازرسی بصری سالانه از کابل، کانکتور و محفظه را توصیه می کنیم. پوشش جلویی دسترسی به اجزای داخلی را فراهم می کند و طراحی ماژولار به این معنی است که کنترلر، ماژول RFID یا رله را می توان به سرعت در صورت نیاز تعویض کرد. برای سرویس دهی به تجهیزات سنگین نیاز نیست.

بلوک شهری با کاربری مختلط - یکپارچه سازی شارژ مسکونی و خرده فروشی

پس زمینه

یک محله شهری تازه توسعه یافته واحدهای خرده فروشی طبقه همکف را با آپارتمان های مسکونی در بالا ترکیب کرد. توسعه دهنده می خواست شارژ اختصاصی EV را در پارکینگ زیرزمینی مشترک برای ساکنان و مشتریان خرده فروشی ارائه دهد. پارکینگ دارای دهانه‌های باریک استاندارد و ستون‌های ساختاری متعدد اما فضای کف محدود بود.

چالش

گاراژ زیرزمینی یک طرح شهری معمولی بود - ستون‌های بتنی در شبکه‌های منظم، دیوارهای اطراف محیط، و مناطق عطف تنگ. شارژرهای روی زمین مانع از جریان ترافیک می شوند یا جایگاه های پارکینگ ارزشمند را مصرف می کنند. سازمان بدنه همچنین ملزم می‌شود که هرگونه زیرساخت شارژ مسیرهای تخلیه آتش را تغییر ندهد یا تعداد فضاهای پارک موجود را کاهش ندهد.

ساکنان به شارژ خصوصی و اختصاصی در محل‌های اختصاصی خود نیاز داشتند، در حالی که فضاهای خرده‌فروشی می‌خواستند در چند محل تعیین‌شده برای بازدیدکنندگان نزدیک ورودی سوپرمارکت، شارژ پولی را به مشتریان ارائه دهند. یک راه حل واحد باید به هر دو مورد استفاده با حداقل پیچیدگی نصب کمک می کرد.

چرا شارژرهای AC دیواری تک تفنگی؟

ستون‌های سازه‌ای و دیوارهای محیطی نقاط نصب ایده‌آل را فراهم می‌کردند. یک شارژر دیواری تک تفنگی که به ستونی در سر جایگاه اختصاص داده شده هر ساکن متصل شده بود، از فضای صفر استفاده می کرد. پروفیل باریک و عمودی شارژر که با صفحه ستون در یک راستا قرار دارد، محفظه را کاملاً قابل استفاده و راهرو را بدون مانع می‌گذارد.

برای باجه های مشتریان نزدیک سوپرمارکت، چهار واحد دیواری بر روی یک دیوار کناری نصب شد که هر کدام به یک جایگاه EV علامت گذاری شده خدمت می کنند. اینها از طریق باطن OCPP به عنوان شارژرهای عمومی با یک گزینه پرداخت با کد QR پیکربندی شدند، در حالی که شارژرهای ساکن در حالت خصوصی تنظیم شدند و از طریق کلیدهای RFID به حساب های آپارتمان جداگانه متصل شدند.

کل نصب به هیچ لنگر زمینی، بدون لنت بتنی جدید، و بدون از دست دادن فضای پارکینگ نیاز ندارد. کابل‌کشی در امتداد سینی‌های کابل موجود روی سقف اجرا می‌شد و ستون‌ها را روی هر شارژر پایین می‌آورد. ظرفیت الکتریکی سایت توسط یک کنترل کننده بار محلی مدیریت می شد که با هر شارژر از طریق Modbus ارتباط برقرار می کرد و در ساعات بعدازظهر که ساکنان به خانه باز می گشتند، کل اوج تقاضا را محدود می کرد.

استقرار

60 دستگاه شارژر خانگی EV تک تفنگ 7 کیلوواتی (نوع 2) ما نصب شد. پنجاه و شش ستون بر روی ستون‌های سازه‌ای برای ساکنان و چهار بر روی دیوار منطقه خرده‌فروشی برای استفاده مشتری نصب شد. سه کیت پایه اختیاری برای ردیفی از رمپ های میانی که در آن هیچ ستون یا دیواری وجود نداشت استفاده شد. کل پروژه توسط پیمانکار برق ساختمان طی شش هفته تکمیل شد، با حداقل اختلال در دسترسی به پارکینگ.

نتایج

● 60 محل پارک خودروهای برقی بدون از دست دادن حتی یک جای پارک استاندارد فعال شدند و شرایط اولیه شرکت را برآورده کردند.

●  ساکنان یک نقطه شارژ خصوصی و همیشه در دسترس دریافت کردند که مستقیماً به آپارتمانشان صورت‌حساب می‌شد و نیازی به صف‌های مشترک یا پایانه‌های پرداخت مشترک را از بین می‌برد.

●  مشتریان خرده‌فروشی از امکانات شارژ خودروی برقی ممتاز برخوردار شدند که باعث افزایش زمان صرف خرید شد و سوپرمارکت بازخورد مثبتی را گزارش کرد.

●  توسعه‌دهنده توانست آپارتمان‌ها را به‌عنوان «آماده EV» به بازار عرضه کند، این ویژگی به فروش سریع‌تر و ارزش هر واحد کمک می‌کند.

●  مشخصات یکنواخت محصول در سراسر نصب‌های دیواری و پایه‌ای، تعمیر و نگهداری را ساده کرده و ذخیره قطعات یدکی را برای تیم تأسیسات ساختمان کاهش داد.
