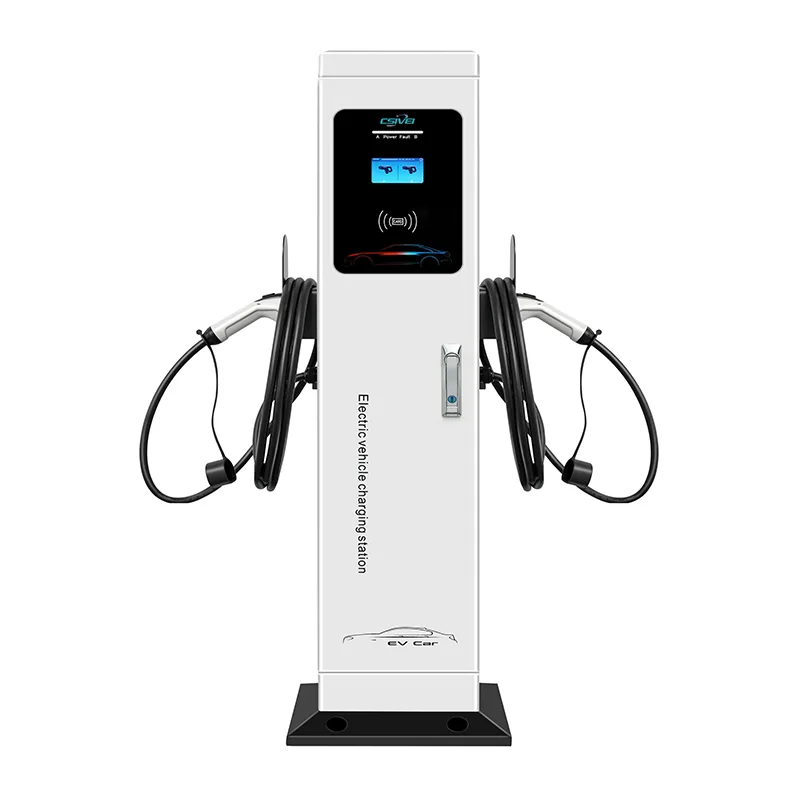

ایستگاه شارژ ماشین برقی دو تفنگ

ایستگاه شارژ ماشین برقی دوگانه با کیفیت کارخانه CSIVEI که برای 7 کیلو وات تا 22 کیلووات در پیکربندی هر تفنگ طراحی شده است، به طور مستقیم به دو محل پارک مجاور از یک شاسی سرویس می دهد و تعداد واحدهای دیواری مورد نیاز در هر ردیف پارکینگ را به نصف کاهش می دهد.

مدیریت بار پویا یکپارچه به طور خودکار یک خودرو را در زمان تنهایی در اولویت قرار می دهد و زمانی که هر دو در حال شارژ هستند ظرفیت را به طور مساوی تقسیم می کند.

هر تفنگ به عنوان یک نقطه شارژ مستقل با انرژی سنج خود، خواننده RFID و هویت باطنی OCPP 1.6J عمل می‌کند که امکان صدور صورت‌حساب و کنترل دسترسی جداگانه در هر محل را فراهم می‌کند.

محفظه فولادی با پوشش پودری با استاندارد IP55 در شرایط بیرون از -30 درجه سانتیگراد تا +55 درجه سانتیگراد مقاومت می کند، با لوازم الکترونیکی با روکش مناسب برای محیط های مرطوب یا گرد و غبار. دو کابل 5 متری نوع 2 با غلاف جانبی اختصاصی اتصالات را مرتب و از سطح زمین دور نگه می دارد. ایمنی الکتریکی جامع - از جمله حفاظت از جریان باقیمانده حساس به DC نوع A + 6 میلی آمپر، حفاظت از جریان اضافی و ولتاژ - به طور مستقل برای هر خروجی اعمال می شود.

برای مکان‌هایی که دیوارهای مناسب ندارند، یک ستون پایه اختیاری به همان واحد اجازه می‌دهد تا به‌عنوان یک شارژر باریک ایستاده مستقر شود و مشخصات محصول را در هر سایتی یکسان کند.

برنامه های کاربردی محصول

هنگامی که هر متر مربع از دیوار و کف حساب می شود، ایستگاه شارژ ماشین الکتریکی Dual-Gun ظرفیت شارژ را از یک نقطه نصب دو برابر می کند. این انتخاب منطقی برای پارکینگ های زوجی است که در آن فضا، ظرفیت الکتریکی و بودجه باید بهینه شود.

جوامع مسکونی و مجتمع های آپارتمانی

در پارکینگ زیرزمینی یا سرپوشیده مشترک، ساکنان دارای دو جایگاه مجاور می‌توانند یک شارژر دوتایی که روی ستون مرکزی یا دیوار کناری نصب شده است، به اشتراک بگذارند. هر کاربر دارای یک تفنگ اختصاصی است که به کارت RFID شخصی و حساب صورتحساب خود مرتبط است. ساختمان حداکثر پوشش EV را از حداقل جریان های الکتریکی به دست می آورد، در حالی که تعادل بار دینامیکی تقاضای کلی را به طور ایمن در محدوده عرضه ساختمان حفظ می کند.

محل کار و پارک تجاری پارکینگ کارکنان

کارفرمایان می توانند به دو وسیله نقلیه کارمند در هر شارژر سرویس دهند و تعداد واحدهای دیواری را در امتداد محیط پارکینگ به طور چشمگیری کاهش می دهد. کارکنان برای تمام روز کاری به برق وصل می شوند و شارژر به طور هوشمند برق را به اشتراک می گذارد. پلت فرم OCPP به شرکت اجازه می دهد تا شارژ را به عنوان یک تسهیلات رایگان یا صورتحساب برای هر کاربر ارائه دهد که همه از راه دور مدیریت می شوند.

مکان های خرده فروشی، مهمان نوازی و اوقات فراغت

هتل‌ها، مراکز خرید و باشگاه‌های ورزشی می‌توانند شارژ مهمان را در دو جایگاه مشخص شده از یک واحد دیواری نزدیک در ورودی یا در امتداد دیوار عرشه پارکینگ فراهم کنند. نصب تمیز و جمع و جور فضای دیوار بیشتری را برای تابلوها یا دسترسی عابران پیاده می گذارد. مهمانان یک جلسه را از طریق کد QR یا کارت کلید هتل شروع می‌کنند و هر محل به طور مستقل صورت‌حساب می‌شود.

پایگاه ناوگان و مراکز اشتراک خودرو

ناوگان‌های کوچک - مانند ون‌های تحویل یا غلاف‌های مشترک خودرو - که به انباری با دیوارهای محیطی یا ستون‌های ساختاری بازمی‌گردند، می‌توانند از شارژرهای دیواری دوگانه برای سرویس‌دهی دو خودرو در هر واحد استفاده کنند. شارژ برنامه ریزی شده از طریق باطن، جلسات را در طول شب ناوگان متزلزل می کند و اوج بار را کاهش می دهد. راه اندازی ساده پایه دیواری از خطرات ناشی از سفر و به هم ریختگی در مناطق حرکت خودرو جلوگیری می کند.

سایت های دیوار و پایه مختلط

برای قطعات سطحی بدون دیوار، کیت پایه اختیاری به شارژرهای دوگانه یکسان اجازه می دهد تا بر روی ستون های باریک بین جفت جایگاه نصب شوند. یک پروژه واحد می تواند از واحدهای نصب شده روی دیوار در امتداد لبه های ساختمان و واحدهای پایه در ردیف های باز استفاده کند که همگی به عنوان یک خانواده شارژر یکنواخت مدیریت می شوند. این امر پیچیدگی خرید و تنوع قطعات یدکی را کاهش می دهد.

شیرجه عمیق فنی

ایستگاه شارژر ماشین برقی Dual-Gun با کیفیت دو نقطه شارژ مستقل و کاملاً اندازه گیری شده را در یک شاسی جمع و جور که برای نصب کارآمد و قابلیت اطمینان طولانی مدت طراحی شده است، ادغام می کند.

توزیع برق هوشمند دو کاناله

یک کنترلر داخلی کل ظرفیت شبکه موجود و تقاضای بلادرنگ هر دو وسیله نقلیه متصل را نظارت می کند. هر تفنگ با IEC 61851-1 Mode 3، با ارتباطات کنترل خلبان مستقل مطابقت دارد. هنگامی که هر دو خودرو در حال شارژ هستند، سیستم به صورت دینامیکی جریان نامی را تقسیم می‌کند - به عنوان مثال، یک منبع تغذیه سه فاز 32 آمپر، 11 کیلووات را برای هر اسلحه به طور همزمان ارائه می‌کند. اگر فقط یک وسیله نقلیه متصل باشد، 22 کیلووات کامل (یا 7 کیلووات، بسته به مدل) به همان خروجی هدایت می شود. تقسیم استاتیک یا تخصیص مبتنی بر اولویت نیز می تواند از طریق باطن پیکربندی شود.

اندازه گیری، دسترسی و کنترل مستقل

هر پریز شارژ دارای کنتور انرژی دارای گواهی MID (اختیاری) و خواننده RFID ISO 14443 است. این بدان معنی است که دو کاربر می توانند بدون هیچ گونه تداخلی، احراز هویت، شروع و هزینه شارژ را پرداخت کنند. برد کنترل هر تفنگ را به عنوان یک نقطه شارژ OCPP جداگانه در نظر می‌گیرد که گزارش تراکنش‌های هر خلیج، شروع/توقف از راه دور و تشخیص عیب را ارائه می‌کند.

ایمنی الکتریکی لایه ای در هر خلیج

هر خروجی از یک دستگاه اختصاصی جریان باقیمانده نوع A به اضافه حفاظت 6 میلی آمپر حساس به DC بر اساس استاندارد IEC 62955 بهره می برد که قطعی ایمن را حتی در صورت نشت زمین DC صاف تضمین می کند. حفاظت اضافه جریان، اضافه ولتاژ و نوسانات برای هر تفنگ تکراری است. اگر خطا در یک طرف رخ دهد، فقط آن جلسه خاتمه می یابد. دیگری بی تاثیر ادامه می دهد. یک توقف اضطراری پانل جلویی قفل شونده به طور مکانیکی هر دو خروجی را به طور همزمان ایزوله می کند.

سخت افزار و استحکام محیطی

این محفظه از فولاد گالوانیزه با پوشش پودری تثبیت شده در برابر اشعه ماوراء بنفش، دارای رتبه IP55 و IK10 ساخته شده است. با استفاده از یک براکت چند نقطه ای که برای نگه داشتن وزن نزدیک به دیوار طراحی شده است، به طور ایمن روی بتن، آجر یا فولاد سازه ای نصب می شود. این دستگاه از -30 درجه سانتیگراد تا +55 درجه سانتیگراد کار می کند. لوازم الکترونیکی داخلی به طور منسجم پوشیده شده اند و طراحی تهویه فیلتر شده از بلعیده شدن گرد و غبار جلوگیری می کند و در عین حال اجازه اتلاف گرما را می دهد.

رابط کاربری و اتصال هوشمند

یک حلقه وضعیت LED با دید بالا در هر تفنگ به رانندگان تأیید بصری فوری می دهد. گزینه های اتصال شامل Wi-Fi، Ethernet و 4G با پشتیبانی استاندارد OCPP 1.6J/2.0.1 است. ذخیره آفلاین محلی تضمین می کند که هیچ داده تراکنش از بین نمی رود. این سیستم از برنامه های شارژ هوشمند، یکپارچه سازی خود مصرفی خورشیدی از طریق Modbus RTU/TCP و مدیریت بار پویا در چندین شارژر در یک سایت پشتیبانی می کند.

مدیریت کابل و ارگونومی

هر تفنگ دارای یک کابل 5 متری نوع 2 (نوع 1 موجود) با کانکتور ارگونومیک است. غلاف‌های جانبی مستقل، هر دو کابل را در صورت عدم استفاده از کف نگه می‌دارند و خطر سایش و سقوط را کاهش می‌دهند. قرار دادن غلاف کابل ها را به طور تمیز از درهای خودرو دور می کند.

تبدیل پایه اختیاری

برای استقرار دور از دیوارها، یک ستون پایه فولادی گالوانیزه ارائه می شود. از همان رابط نصب مانند نصب دیوار استفاده می کند و نیاز به هیچ تغییر داخلی ندارد. این پایه از مسیریابی کابل و یک صفحه کف مستحکم ادغام می‌کند و به یک مدل شارژر تکی اجازه می‌دهد تا هر طرح پارکینگ را در یک سایت ارائه دهد.

سوالات متداول

Q1: آیا هر دو اسلحه می توانند با حداکثر توان نامی به طور همزمان شارژ شوند؟

بله و خیر - بستگی به منبع برق شما دارد. اگر منبع برای مجموع هر دو اسلحه کافی باشد، می توانند به طور همزمان با قدرت کامل شارژ شوند. با این حال، در اکثر تاسیسات با منبع محدود (به عنوان مثال، 32 آمپر سه فاز برای هر مدل 22 کیلووات هر تفنگ)، مدیریت بار دینامیکی قدرت را تقسیم می‌کند - معمولاً 11 کیلووات در هر تفنگ زمانی که هر دو اشغال هستند. وقتی فقط یک وسیله نقلیه به برق وصل شود، 22 کیلووات کامل را دریافت می کند.

Q2: آیا دو خروجی شارژ به طور مستقل صورت‌حساب می‌شوند؟

کاملا. هر تفنگ دارای کنتور انرژی و شناسه نقطه OCPP خود است. پلتفرم باطن شما دو نقطه شارژ مجزا را مشاهده می‌کند که به شما امکان می‌دهد تعرفه‌ها، فهرست‌های دسترسی کاربران و حساب‌های صورت‌حساب مختلف را برای هر محل تنظیم کنید.

Q3: اگر یک طرف ایراد داشته باشد در حالی که طرف دیگر در حال شارژ است، چه اتفاقی می افتد؟

ایمنی کاملا مستقل است. خطا در تفنگ A فقط آن جلسه را خاتمه می دهد. تفنگ B بدون وقفه به شارژ شدن ادامه می دهد. دکمه توقف اضطراری در صورت نیاز هر دو را به صورت مکانیکی ایزوله می کند.

Q4: برای نصب به چه نوع دیواری نیاز دارم؟

براکت برای ستون های بتنی جامد، آجری یا فولادی سازه ای طراحی شده است. ما یک الگوی نصب کامل و مشخصات لنگر را ارائه می دهیم. اگر دیوار مناسبی در دسترس نباشد، کیت پایه اختیاری آن را به یک شارژر مستقل تبدیل می کند.

Q5: آیا می توان از این ایستگاه شارژر ماشین برقی دو تفنگی در فضای باز استفاده کرد؟

بله. رتبه بندی IP55 و IK10 به این معنی است که برای قرار گرفتن در معرض دائمی در فضای باز، باران، گرد و غبار و UV ساخته شده است. در دمای -30 درجه سانتیگراد تا +55 درجه سانتیگراد کار می کند و تقریباً برای هر آب و هوایی مناسب است.

Q6: گزینه پایه چگونه کار می کند؟

پایه یک ستون روی زمین است که همان واحد شارژر به آن متصل می شود. هیچ تغییر سخت افزاری داخلی لازم نیست. برای پارکینگ‌های باز ایده‌آل است و به شما امکان می‌دهد شارژرهای دیواری و پایه‌ای را در یک پروژه با استفاده از یک نوع محصول ترکیب کنید.

Q7: چه تعمیر و نگهداری مورد نیاز است؟

تعمیر و نگهداری معمول شامل بازرسی سالانه کابل ها، کانکتورها و محفظه است. پوشش جلویی برای دسترسی کامل باز می شود و طراحی ماژولار به این معنی است که اجزایی مانند بردهای RFID یا رله ها را می توان به سرعت تعویض کرد. داشتن دو اسلحه در یک واحد به معنای کل سخت‌افزار کمتری است که در مقایسه با دو شارژر تک تفنگ جداگانه وجود دارد.

Q8: آیا می توانم آن را با پانل های خورشیدی یا سیستم مدیریت انرژی خود ادغام کنم؟

بله. این شارژر از پروفایل های شارژ هوشمند Modbus RTU/TCP و OCPP پشتیبانی می کند. فقط زمانی می‌تواند شارژ شود که انرژی خورشیدی مازاد در دسترس باشد یا از برنامه‌ای پیروی کند تا از هزینه‌های اوج تقاضا جلوگیری کند.

کانون توجه مشتریان

یک برج مسکونی مدرن - بهینه سازی پارکینگ زیرزمینی محدود

پس زمینه

یک ساختمان مسکونی بلندمرتبه در مرکز شهر متراکم، دو سطح پارکینگ زیرزمینی را برای 150 آپارتمان خود ارائه می دهد. کمیته مالکان می خواست شارژ خودروهای برقی را برای ساکنان اضافه کند، اما گاراژ قبلاً به طور کامل با دریچه های پشت سر هم و کنار هم تخصیص داده شده بود. از دست دادن هر گونه فضای پارکینگ به دلیل زیرساخت شارژ قابل بحث نبود.

چالش

طرح پارکینگ شامل حفره های باریکی بود که به صورت جفت در امتداد ستون های سازه ای و دیوارهای محیطی چیده شده بودند. شارژرهای روی زمین غیرممکن بود - آنها درها را مسدود می کردند یا به حداقل عرض راهروها تجاوز می کردند. شارژرهای دیواری تک تفنگی به یک واحد در هر محفظه نیاز دارند، یعنی دو شارژر فیزیکی، دو کابل برق و دو نقطه نصب دیواری برای هر جفت جایگاه مجاور. اتاق برق همچنین ظرفیت اضافی محدودی داشت که مدیریت بار را حیاتی می کرد.

چرا ایستگاه شارژ ماشین برقی دو تفنگی را انتخاب کنید؟

طراحی خلیج جفتی یک تطابق کامل با مفهوم دوتایی بود. با نصب یک شارژر دیواری دو تفنگی بر روی ستون بین دو محل مسکونی مجاور، ساختمان می تواند از یک تغذیه الکتریکی و یک نقطه نصب به دو وسیله نقلیه خدمات رسانی کند. این بلافاصله تعداد شارژرها، تغذیه برق و براکت های دیواری مورد نیاز را در مقایسه با واحدهای تک تفنگ به نصف کاهش داد.

اشتراک بار پویا مشکل ظرفیت را حل کرد. حتی در ساعات اوج مصرف که همسایگان در همان زمان به خانه بازمی‌گشتند، شارژر منبع 32 آمپری خود را بین دو خودرو تقسیم کرد و بار کل را قابل پیش‌بینی نگه داشت. اگر یکی از ساکنان دور بود، دیگری سرعت شارژ کامل را دریافت می کرد.

کنترل دسترسی برای هر تفنگ بود: هر ساکن یک کارت RFID متصل به حساب آپارتمان خود داشت. بخش پشتیبان OCPP آنها را مستقیماً برای مصارف خود صورت‌حساب می‌داد و به اندازه کنتورهای برق منصفانه است.
