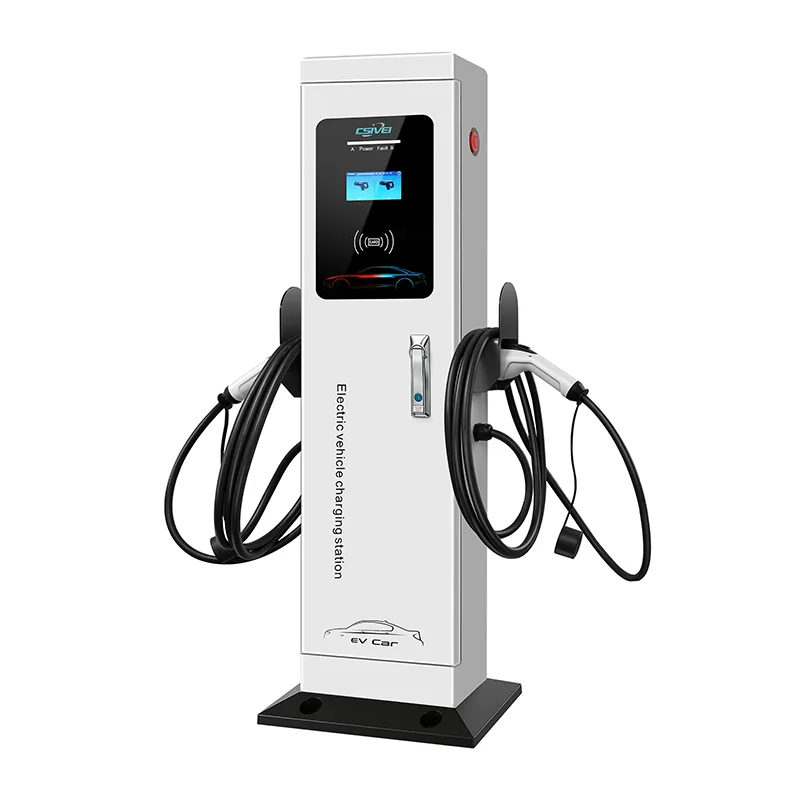

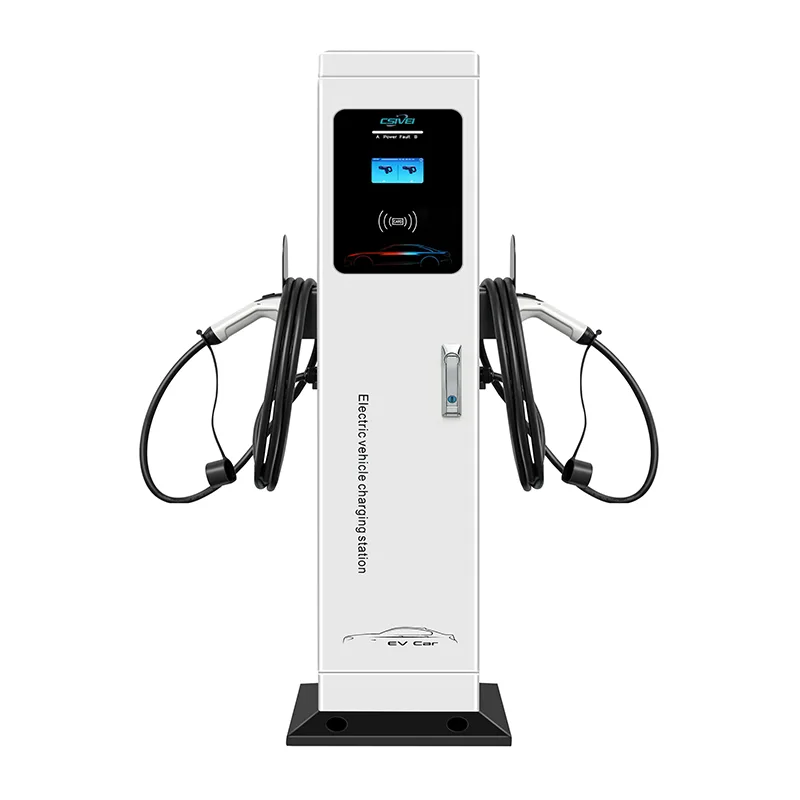

ایستگاه شارژ AC ایستاده دو تفنگ

این شارژر AC سرپایی از 7 کیلووات، 11 کیلووات یا 22 کیلووات به ازای هر تفنگ پشتیبانی می‌کند و کل خروجی توسط کنترل‌کننده بار دینامیکی داخلی مدیریت می‌شود. وقتی دو وسیله نقلیه به برق وصل می شوند، توان موجود به طور هوشمند تقسیم می شود - برای مثال، یک مدل 22 کیلووات برای هر تفنگ در یک منبع تغذیه سه فاز 32 آمپر می تواند به طور همزمان 11 کیلووات را به هر وسیله نقلیه برساند، یا 22 کیلووات کامل را به یک وسیله نقلیه زمانی که یک محل خالی است، برساند. پایه بر روی یک پد بتنی یا سطح سنگفرش شده با چهار پیچ لنگر نصب می شود و نیازی به سازه های دیواری را از بین می برد. دو کانکتور مجزای نوع 2 با کابل های 5 متری و محفظه های کابل جداگانه، هر محل را مرتب و کاربر پسند نگه می دارند. RFID و احراز هویت مبتنی بر برنامه امکان دسترسی مستقل و صدور صورت‌حساب به ازای هر تفنگ را فراهم می‌کند، در حالی که اتصال OCPP 1.6J هر دو تفنگ را به عنوان نقاط شارژ جداگانه در هر پشتیبان شبکه یکپارچه می‌کند. محفظه فولادی گالوانیزه با استاندارد IP55 با مقاومت ضربه ای IK10 در تمام طول سال در شرایط بیرونی از -30 درجه سانتیگراد تا +55 درجه سانتیگراد مقاومت می کند. ایمنی الکتریکی جامع شامل حفاظت از جریان باقیمانده حساس به DC نوع A + 6 میلی آمپر، حفاظت از جریان اضافی، اضافه ولتاژ، و حفاظت از نوسانات در هر تفنگ، به علاوه یک توقف اضطراری مرکزی است. ایستگاه شارژ AC ایستاده Dual-Gun Standing با طراحی یک پایه-دو جایگاه، هزینه های نصب، کابل کشی و نگهداری را برای هر پروژه چند محله به میزان قابل توجهی کاهش می دهد.

برنامه های کاربردی ایده آل

در جاهایی که پارک طولانی مدت نیاز به سرویس دهی کارآمد چندین جایگاه را برآورده می کند، ایستگاه شارژ AC ایستاده دو تفنگی با شارژ دو وسیله نقلیه از یک پایه خود نگهدار، هزینه های سخت افزاری و نصب را به نصف کاهش می دهد.

جوامع مسکونی و مجتمع های آپارتمانی

برای املاک چند مسکونی با پارکینگ اختصاصی در فضای باز، یک پایه تک تفنگ دوگانه که بین دو محل اقامت اختصاص داده شده قرار داده شده است، برای هر کدام یک نقطه شارژ شخصی فراهم می کند. ساکنان با کارت RFID خود احراز هویت می‌کنند و صورتحساب جلسات به حساب‌های آپارتمانی جداگانه داده می‌شود. پایه مشترک به معنای کمتر شدن پایه ها و کارکردهای برقی خانه، کاهش هزینه نصب و درهم ریختگی بصری در زمین های محوطه سازی شده است.

محل کار و پارک تجاری پارکینگ کارکنان

شرکت‌هایی که شارژ خودروهای الکتریکی را به عنوان مزیت کارمندان ارائه می‌کنند، می‌توانند دو محل پارک مجاور را با یک شارژر سرویس دهند. کارمندان به محض ورود به برق وصل می شوند و تا پایان روز کاری شارژ کامل دریافت می کنند. باطن OCPP امکان صدور صورت‌حساب یا تخصیص رایگان را برای هر کاربر فراهم می‌کند، در حالی که ردپای دوتایی باعث می‌شود مناطق گردش باز باشد. تعادل بار پویا تضمین می کند که هرگز از ظرفیت الکتریکی سایت تجاوز نمی شود، حتی با اضافه شدن شارژرهای بیشتری.

هتل ها، استراحتگاه ها و مکان های تفریحی

پارکینگ مهمان در هتل ها و استراحتگاه ها اغلب دارای خلیج های جفتی در محوطه های باز یا سازه های زیر سایه است. یک شارژر AC ایستاده دو تفنگی تکی بین دو جایگاه، وسایل برقی ممتاز را بدون به هم ریختن منظره ارائه می‌کند. مهمانان از طریق کد QR یا کلید اتاق احراز هویت می‌شوند و هتل می‌تواند شارژ رایگان یا پولی را در هر محل از داشبورد مرکزی مدیریت کند.

ناوگان و انبارهای اشتراک خودرو

ناوگان‌های کوچک تا متوسط ​​که از خودروهای برقی سبک استفاده می‌کنند - مانند مرکز خودروهای اجاره‌ای، استخرهای موتور شهری، یا خدمات اشتراک خودروی شرکتی - می‌توانند دو وسیله نقلیه را در هر شارژر در طول شب پارک کنند. شارژ برنامه ریزی شده از طریق جلسات توالی پشتیبان برای بهینه سازی هزینه های انرژی، در حالی که اندازه گیری مستقل برای هر تفنگ میزان مصرف خودرو یا بخش را دنبال می کند. طراحی مستقل اجازه می دهد تا با تکامل ترکیب ناوگان، تغییرات چیدمان انعطاف پذیری ایجاد شود.

لات های سطح عمومی و شهری

پارکینگ های متعلق به شهر و خلیج های روی خیابان می توانند پوشش شارژ را بدون دو برابر کردن تعداد پست ها دو برابر کنند. یک پایه بین دو جایگاه مشخص شده خودروهای برقی، منظره خیابانی تمیزتر و موانع کمتری را برای عابران پیاده فراهم می کند. مدیریت یکپارچه کابل مسیرها را شفاف نگه می‌دارد و صورت‌حساب دوگانه مستقل، اجرا و جمع‌آوری درآمد را ساده می‌کند.

شیرجه عمیق فنی

ایستگاه شارژ AC ایستاده Dual-Gun دو نقطه شارژ کنترل شده مستقل را در یک پایه جمع و جور ادغام می کند و مدیریت هوشمند انرژی را با مهندسی قوی در فضای باز ترکیب می کند.

تعادل بار هوشمند دو کاناله

یک کنترل‌کننده مدیریت انرژی درون‌برد، ظرفیت عرضه موجود و تقاضای هر دو وسیله نقلیه متصل را در زمان واقعی نظارت می‌کند. هنگامی که فقط یک وسیله نقلیه به برق وصل است، جریان نامی کامل - تا 32 آمپر در هر فاز - به آن تفنگ تحویل داده می شود. هنگامی که وسیله نقلیه دوم متصل می شود، کنترل کننده به صورت دینامیکی جریان را بین دو خروجی توزیع می کند. در یک پیکربندی معمولی 22 کیلووات سه فاز با منبع 32 آمپر، هر تفنگ به طور همزمان 11 کیلووات (16 آمپر در هر فاز) دریافت می کند. این سیستم همچنین می تواند با تقسیم استاتیک یا تخصیص اولویت پیکربندی شود و در صورت نیاز قدرت بیشتری را به یک خلیج تعیین شده می دهد. این مانع از حرکت قطع کننده اصلی می شود و در عین حال استفاده از اتصال شبکه موجود را به حداکثر می رساند.

اندازه گیری و کنترل مستقل در هر تفنگ

هر خروجی به عنوان یک نقطه شارژ جداگانه مطابق با استاندارد IEC 61851-1 در نظر گرفته می شود. دو میکروکنترلر اختصاصی سیگنال‌های Control Pilot را مدیریت می‌کنند و به طور مداوم با شارژر داخلی هر خودرو در ارتباط هستند. اندازه‌گیری انرژی در هر تفنگ از کنتورهای دارای گواهی MID (اختیاری) استفاده می‌کند که دقت درجه صورت‌حساب را برای برنامه‌های درآمدی فراهم می‌کند. کنترل رله، تشخیص عیب و ثبت جلسه کاملاً مستقل در هر کانال هستند، به این معنی که خطا در یک تفنگ روی دیگری تأثیر نمی گذارد.

حفاظت الکتریکی جامع

این شارژر دارای یک دستگاه جریان باقیمانده نوع A با تشخیص حساس به DC 6 میلی آمپر بر اساس IEC 62955 است که از هر دو تفنگ در برابر جریان های نشتی زمین AC و DC محافظت می کند. حفاظت از اضافه جریان، اضافه ولتاژ و کمبود ولتاژ مستقل برای هر کانال در کنار دستگاه های حفاظت از نوسانات ارائه شده است. در صورت بروز هرگونه مشکل، یک رله موتوری اختصاصی خروجی آسیب دیده را در عرض میلی ثانیه قطع می کند. یک دکمه توقف اضطراری مرکزی قفل شونده، ایزوله دستی هر دو اسلحه را فراهم می کند.

پایه ناهموار آماده فضای باز

این پایه از فولاد گالوانیزه با پوشش پودری تثبیت شده در برابر اشعه ماوراء بنفش ساخته شده است که دارای رتبه بندی IP55 و IK10 است. ستون از طریق یک صفحه پایه گیج سنگین با چهار پیچ لنگر به یک پد بتنی یا سطح سنگفرش شده محکم می شود. گزینه های ورودی کابل پایین و عقب، کانال های زیرزمینی موجود را در خود جای می دهند. طراحی ستون تهویه شده با شمع های تخلیه فیلتر شده از تراکم داخلی جلوگیری می کند. همه PCBها و کانکتورها به طور منسجم در برابر رطوبت و هوای پر نمک پوشش داده شده اند.

رابط کاربری و اتصال

یک صفحه نمایش مرکزی 4.3 اینچی LED یا صفحه نمایش لمسی اختیاری وضعیت جلسه را برای هر دو تفنگ به طور همزمان فراهم می کند. دو خواننده RFID - یکی در هر طرف - امکان احراز هویت مستقل کاربر را فراهم می کند. گزینه های ارتباطی عبارتند از 4G، Wi-Fi و اترنت. کنترلر تعبیه شده از OCPP 1.6J/2.0.1 پشتیبانی می کند که گزارش تراکنش هر تفنگ، شروع/توقف از راه دور، به روز رسانی سیستم عامل و پروفایل های شارژ هوشمند را امکان پذیر می کند. حالت آفلاین تراکنش ها را به صورت محلی ذخیره می کند و با بازگشت اتصال همگام سازی می شود.

مدیریت کابل

هر تفنگ مجهز به یک کابل 5 متری نوع 2 (نوع 1 اختیاری) است. محفظه های اختصاصی کابل جانبی، هر دو کابل را از روی زمین نگه می دارند و برای اتصال آسان با یک دست قرار می گیرند. طراحی غلاف کابل ها را به سمت بیرون و پایین هدایت می کند و از گره خوردن بین دو تفنگ جلوگیری می کند و مسیرهای پیاده روی را ایمن نگه می دارد.

یکپارچه سازی انرژی آماده است

رابط های Modbus RTU/TCP امکان ادغام با سیستم های مدیریت ساختمان، اینورترهای خورشیدی و ذخیره باتری را فراهم می کند. شارژر می تواند به سیگنال های مدیریت بار خارجی پاسخ دهد تا شارژ را با تولید انرژی های تجدیدپذیر هماهنگ کند یا از پنجره های اوج تقاضا جلوگیری کند. این باعث می‌شود که یک شرکت فعال در استراتژی انرژی گسترده‌تر یک سایت باشد.

سوالات متداول

Q1: آیا هر دو اسلحه می توانند با قدرت کامل به طور همزمان شارژ شوند؟

کل تولید توسط ظرفیت عرضه موجود کنترل می شود. در یک پیکربندی معمولی 22 کیلووات برای هر تفنگ با منبع تغذیه سه فاز 32 آمپر، هر دو تفنگ می توانند 11 کیلووات را به طور همزمان تحویل دهند. اگر فقط یک وسیله نقلیه متصل باشد، 22 کیلووات کامل را دریافت می کند. تیم ما به شما کمک می کند منبع برق را متناسب با توان هدف شما اندازه گیری کنید.

Q2: آیا هر تفنگ می تواند به طور مستقل صورتحساب شود؟

بله. هر خروجی دارای کنتور انرژی و هویت نقطه شارژ OCPP خود است. باطن دو نقطه شارژ مجزا را در یک واحد فیزیکی می بیند که امکان صدور صورتحساب مستقل برای هر کاربر، پیگیری جلسه و تخصیص تعرفه را فراهم می کند.

Q3: اگر یک اسلحه ایراد پیدا کند چه؟

تشخیص عیب و محافظت در هر تفنگ کاملاً مستقل است. خطا در یک خروجی فقط آن جلسه را خاتمه می دهد. دیگری به طور معمول به شارژ شدن ادامه می دهد. توقف اضطراری مرکزی هر دو اسلحه را در صورت لزوم ایزوله می کند.

Q4: الزامات نصب چیست؟

پایه به یک پد بتنی مسطح یا سطح سنگفرش شده می پیچد. یک منبع تغذیه سه فاز یا تک فاز مناسب باید تا نقطه ورودی صفحه پایه اجرا شود. به هیچ دیوار یا ساختار نصب اضافی نیاز نیست. ما راهنمای دقیق نصب و راه اندازی عمران و برق را ارائه می دهیم.

Q5: آیا می توان از این شارژر در فضای باز استفاده کرد؟

بله. محفظه فولادی گالوانیزه استاندارد IP55 و IK10 برای نصب دائمی در فضای باز در دمای -30 درجه سانتیگراد تا +55 درجه سانتیگراد طراحی شده است. در برابر باران، گرد و غبار، قرار گرفتن در معرض UV و هوای ساحلی مقاومت می کند.

Q6: چه بسترهای پشتیبان و پرداختی را پشتیبانی می کند؟

این شارژر با OCPP 1.6J و 2.0.1 سازگار است و با تمام پلتفرم های مدیریت شبکه شارژ اصلی آزمایش شده است. اگر یک باطن سفارشی دارید، تیم پشتیبانی ما می‌تواند در طول راه‌اندازی به یکپارچه‌سازی کمک کند.

Q7: تعمیر و نگهداری در مقایسه با دو شارژر تک تفنگ جداگانه چگونه است؟

تعمیر و نگهداری معمول نصف شده است - یک پایه برای بازرسی، یک مجموعه فیلتر برای تمیز کردن، و یک برد اصلی برای دسترسی. درب جلو دسترسی کامل به تمام قطعات قابل سرویس را فراهم می کند. اجزای کلیدی ماژولار هستند و بدون جدا کردن دستگاه از پایه آن قابل تعویض هستند.

کانون توجه مشتریان

یک پارک تجاری شرکتی - عرضه شارژ EV کارکنان

پس زمینه

یک پارک تجاری بزرگ که چندین شرکت خدمات مالی و فناوری را در خود جای داده بود، قصد داشت شارژ خودروهای برقی را در پارکینگ‌های روباز کارمندان خود اضافه کند. تقاضای کارمندان به سرعت در حال رشد بود و تیم مدیریت املاک می خواست شارژ را به عنوان مزیت کارمند ارائه دهد و در عین حال هزینه های نصب و راه اندازی را قابل مدیریت نگه داشت و محیط پارکینگ محوطه سازی شده را حفظ کرد.

چالش

پارکینگ‌ها در ردیف‌های بلندی از خلیج‌های جفت قرار گرفتند، با جزایری که هر ردیف دوتایی را از هم جدا می‌کردند. در پیشنهادات اولیه، رویکرد شارژر دیواری در نظر گرفته شد، اما هیچ دیوار مناسبی در دسترس جایگاه‌های تعیین‌شده توسط EV وجود نداشت. شارژرهای کف پایه تک تفنگی در نظر گرفته شدند، اما به یک پایه در هر جایگاه نیاز داشتند - به این معنی که برای هر دو جایگاه مجاور، دو پایه، دو پایه و دو ترانشه کابل وجود دارد. در مقیاس پروژه، این امر به طور قابل توجهی هزینه های مواد، نیروی کار و درهم ریختگی بصری را افزایش می دهد.

زیرساخت های الکتریکی نیز یک محدودیت ایجاد کرد. هر ستون تغذیه کننده به منطقه ای تقریباً 20 خلیج خدمت می کرد. نصب تعداد زیاد شارژر در هر منطقه به مدیریت بار دقیق نیاز دارد تا از بارگذاری بیش از حد مدارهای موجود جلوگیری شود.

چرا شارژرهای AC ایستاده دو تفنگی؟

طرح‌بندی خلیج‌های جفتی محرک بود. یک پایه دو تفنگی را می توان در جزیره مشترک بین دو خلیج مجاور نصب کرد که هم از یک پایه و هم از یک تغذیه الکتریکی استفاده می کند. این به این معنی بود:

یک پایه به جای دو پایه در هر جفت پایه - کاهش 50 درصدی در سخت افزار، فونداسیون ها و زمان نصب.

یک کابل برق در هر دو جایگاه، با استفاده از ظرفیت فیدر موجود به طور کارآمدتر.

ظاهر چشم انداز تمیزتر با پست های کمتر.

تعادل بار پویا تضمین می کند که حتی زمانی که دو وسیله نقلیه در حال شارژ هستند، کشش ترکیبی در ظرفیت مدار باقی می ماند.

کارکنان با کارت های دسترسی شرکت خود احراز هویت می کردند و هر تفنگ به عنوان یک نقطه صورتحساب مستقل در باطن OCPP تنظیم می شد. شرکت‌ها می‌توانند برای کارمندان خود یارانه پرداخت کنند، در حالی که پایگاه‌های بازدیدکننده می‌توانند بر اساس پولی کار کنند - همه از یک پلتفرم مدیریت می‌شوند.

استقرار

40 شارژر AC ایستاده دو تفنگی 22 کیلوواتی ما (نوع 2) در سراسر منطقه اصلی پارکینگ کارمندان نصب شد و 80 جایگاه اختصاصی EV را ارائه کرد. هر پایه با پیچ و مهره ای روی جزیره محوطه سازی شده موجود، با برق از نزدیکترین ستون تغذیه تامین می شد. برای جلوگیری از ایجاد اختلال در پارکینگ روزهای هفته، نصب در چهار تعطیلات آخر هفته انجام شد. باطن OCPP با سیستم کنترل دسترسی هر شرکت مستاجر یکپارچه شده است، بنابراین کارکنان به سادگی از نشان های RFID موجود خود استفاده می کنند.

نتایج

● ظرفیت شارژ EV تنها با استفاده از ۴۰ شارژر به ۸۰ محل تحویل داده شد، تجهیزات برش و هزینه‌های نصب تقریباً ۴۵٪ در مقایسه با جایگزین‌های تک تفنگی.

●  بازخورد کارمندان بسیار مثبت بود، با ذکر هزینه به‌عنوان یکی از بهترین امکانات محل کار.

●  مدیریت دارایی هیچ مشکل ظرفیت الکتریکی را به‌دلیل متعادل‌سازی بار دینامیکی گزارش نکرد که اوج تقاضا برای هر مدار را در محدوده‌ها نگه می‌داشت.

●  نصب تمیز و نامرتب، زیبایی پارکینگ را حفظ کرد و دستورالعمل‌های معماری پارک را برآورده کرد.

●  پس از موفقیت این عرضه، پارک تجاری از آن زمان شارژرهای دوگانه را در دو منطقه پارکینگ دیگر با استفاده از همان مشخصات اضافه کرده است.
