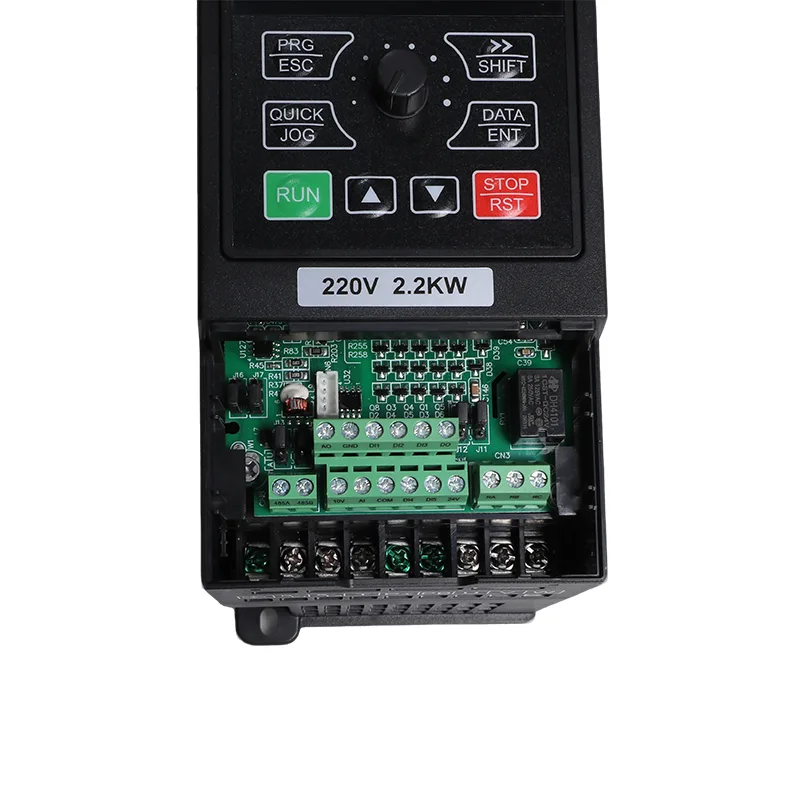

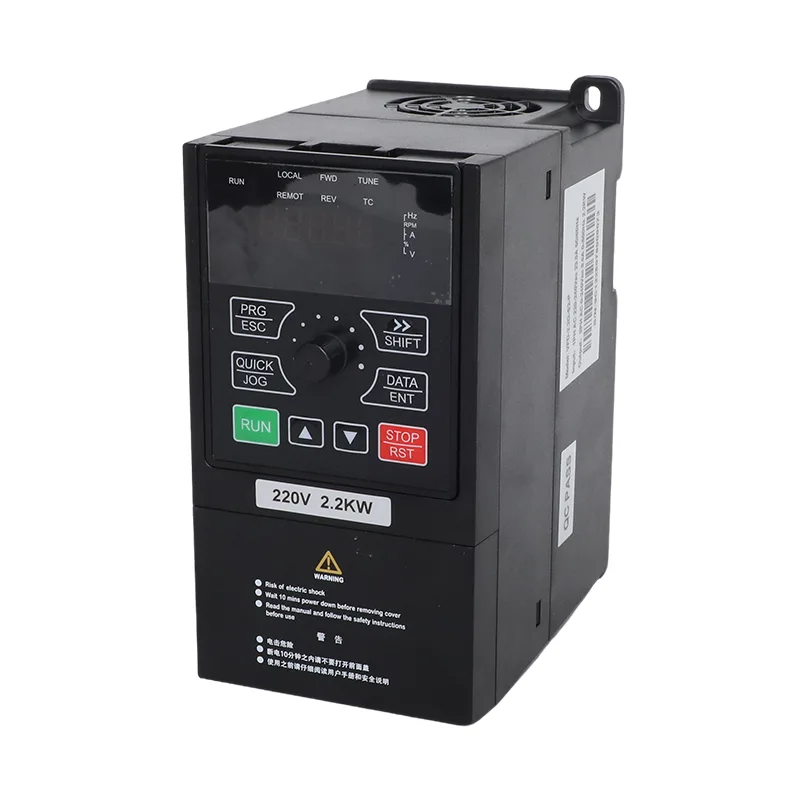

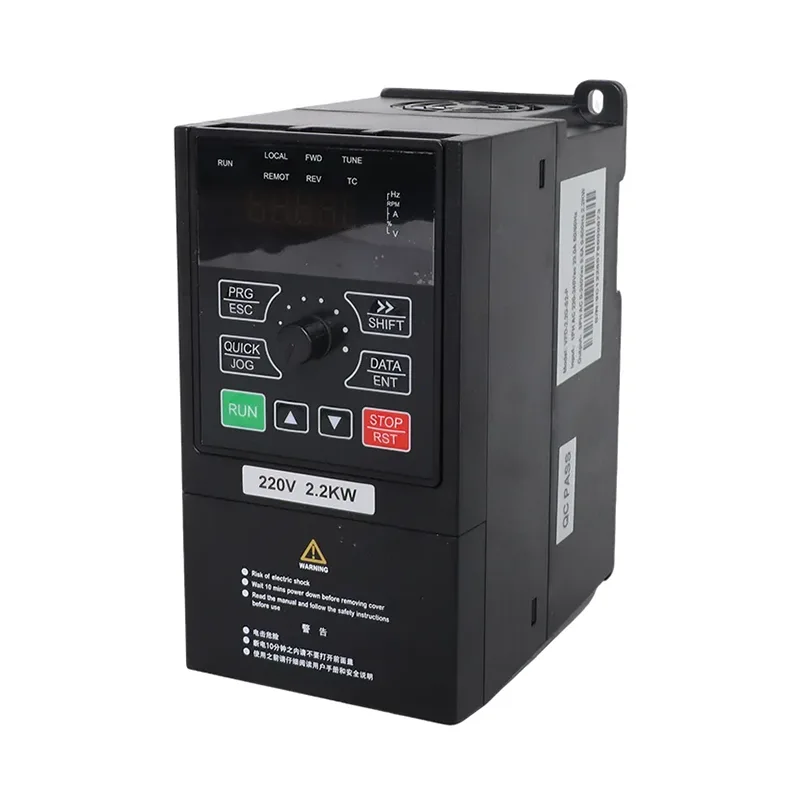

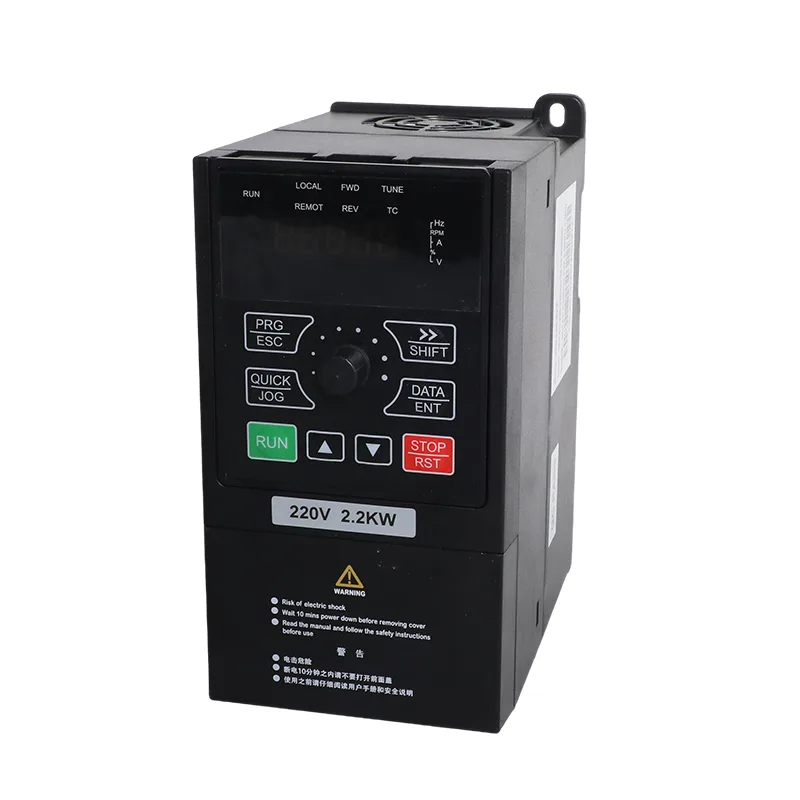

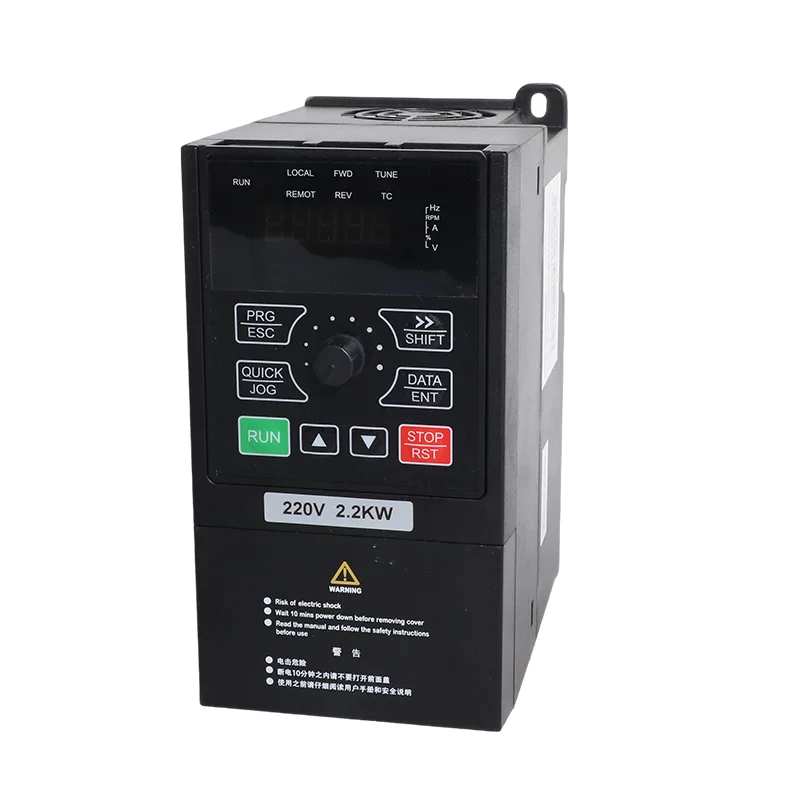

سری CSIVEI iMaster VFD-PC10 شامل مدل های VFD-PC10-7.5G-T4 و VFD-PC10-11G-T4-MK برای کاربردهای سه فاز 380 ولت می باشد. جریان خروجی ذکر شده 17 آمپر برای مدل 7.5 کیلووات و 25 آمپر برای مدل 11 کیلووات است. هر دو رتبه بندی در سیستم های پمپاژ با انرژی خورشیدی و برنامه های کاربردی موتورهای صنعتی سازگار با توجه به مشخصات الکتریکی درایو انتخاب شده استفاده می شوند.
در حالت پمپ خورشیدی، پمپ خورشیدی 3 فاز 380 ولتی 7.5 کیلووات/11 کیلووات و اینورتر VFD همه منظوره از برق DC از یک آرایه فتوولتائیک استفاده می‌کند و ردیابی نقطه حداکثر توان (MPPT) را برای کنترل موتور با توجه به ورودی خورشیدی موجود اعمال می‌کند. در حالت همه منظوره، کنترل موتور با فرکانس متغیر را برای پمپ های سازگار و سایر تجهیزات فراهم می کند. حالت عملکرد از طریق پارامتر P8-00 با توجه به برنامه مورد نیاز و پیکربندی ارائه شده انتخاب می شود.
در مقایسه با کنترل‌کننده سرعت موتور پایه، عملکردهای PC10 فهرست شده شامل نظارت بر سطح آب، تشخیص زیر بار و گزارش خطای پروب می‌شود. این عملکردها به سیستم های پمپاژ مربوط می شود که در آن منبع آب، مخزن ذخیره و عملکرد پمپ باید از طریق درایو نظارت شود.
| مورد | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| موتور قابل اجرا | 7.5 کیلو وات / 10 اسب بخار | 11 کیلو وات / 15 اسب بخار |
| ظرفیت اسمی | 15 کیلو ولت آمپر | 30 کیلو ولت آمپر |
| جریان ورودی | 18.9 A | 27.8 A |
| جریان خروجی | 17 A | 25 A |
| ولتاژ ورودی AC | AC 3 PH 380 V (-15%) تا 440 V (+10%) | |
| حداکثر ولتاژ ورودی DC | 900 VDC | |
| محدوده Voc توصیه شده | 550 تا 750 VDC | |
| محدوده MPPT توصیه شده | 450 تا 600 VDC | |
| محدوده ولتاژ شروع | 300 تا 900 VDC، پارامتر قابل تنظیم است | |
| سطح سر و صدا | حداکثر 65 dBA |
مدل را با مقایسه جریان نامی موتور با درجه جریان خروجی اینورتر، به جای اتکا به توان موتور، انتخاب کنید. پسوند دقیق مدل، الزامات ولتاژ ورودی و داده های مربوط به پلاک نام را قبل از نصب تأیید کنید.
پیکربندی های مرجع زیر مقادیر ماژول های فهرست شده برای دو رتبه بندی درایو را نشان می دهد. آنها نقطه شروعی را برای طراحی سیستم PV فراهم می کنند. آرایش نهایی باید با داده های الکتریکی ماژول انتخابی، حداقل دمای محل و الزامات پمپاژ تأیید شود.
| مدل | ماژول های 37±1 ولت، 250 وات ± 5 Wp | ماژول های 1±45 ولت، 300 وات ± 5 Wp | ||
| ماژول ها در هر رشته | رشته ها | ماژول ها در هر رشته | رشته ها | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| مورد | مشخصات |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس ورودی | ± 5٪ (47.5 تا 63 هرتز) |
| ولتاژ خروجی | 0 به ولتاژ ورودی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| حداکثر فرکانس | 0 تا 500 هرتز (کنترل SVC و V/F) |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز، به طور خودکار برای بارگذاری تنظیم می شود (تا 16 کیلوهرتز پشتیبانی می شود) |
| وضوح فرکانس | تنظیم دیجیتال 0.01 هرتز؛ تنظیم آنالوگ 0.025٪ از حداکثر فرکانس |
| حالت کنترل | کنترل برداری بدون حسگر (SVC)؛ کنترل V/F |
| گشتاور راه اندازی | 0.5 هرتز / 150٪ (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150% جریان نامی برای 60 ثانیه؛ 170% برای 12 ثانیه؛ 190% برای 1.5 ثانیه |
| افزایش گشتاور | افزایش خودکار گشتاور؛ افزایش دستی 0.1٪ تا 30.0٪ |
| منحنی V/F | منحنی خطی، چند نقطه ای و مربعی (قدرت 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| جداسازی V/F | جدایی کامل، نیمه جدایی |
| شتاب / کاهش سرعت | منحنی خطی یا S، 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس شروع 0.00 هرتز تا حداکثر فرکانس. زمان 0.0 تا 36.0 ثانیه؛ فعلی 0.0٪ تا 100.0٪ |
| کنترل JOG | فرکانس JOG 0.00 هرتز تا حداکثر فرکانس (پیش فرض 5 هرتز)؛ accel/decel 0.0 تا 6500.0 s |
| PID داخلی | بله، برای فشار، جریان یا دما حلقه بسته بدون کنترل کننده خارجی |
| AVR | هنگامی که ولتاژ شبکه نوسان می کند، ولتاژ خروجی ثابت می ماند |
| پایانه های ورودی | 5 ورودی دیجیتال، DI5 از پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 1 ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر؛ 1 ورودی پتانسیومتر صفحه کلید |
| پایانه های خروجی | 1 خروجی پالس با سرعت بالا تا 50 کیلوهرتز؛ 1 خروجی رله؛ 1 خروجی آنالوگ 0-20 میلی آمپر یا 0-10 ولت |
| ارتباط | RS485، Modbus RTU |
| حفاظت | تشخیص اتصال کوتاه موتور در روشن شدن، افت فاز خروجی، جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، دمای بیش از حد، اضافه بار، زیر بار، نور ضعیف |
| دمای عملیاتی | -10 تا 50 درجه سانتیگراد؛ کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد |
| دمای ذخیره سازی | -20 تا 60 درجه سانتی گراد |
| رطوبت | زیر 95٪ RH، بدون تراکم |
| ارتفاع | زیر 1000 متر؛ کاهش 1% در هر 100 متر از 1000 تا 3000 متر |
| لرزش | زیر 5.9 متر بر ثانیه (0.6 گرم) |
| محوطه | IP20، پایه دیواری یا کابینت، نصب عمودی |
| سیستم توزیع | TN، TT |
| EMC / ایمنی | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
اطلاعات سری PC10 یک توالی عملیاتی خودکار را برای تاسیسات پیکربندی شده برای انرژی خورشیدی و شبکه توصیف می کند. در پیکربندی مستند شده، پارامتر P8-15 رفتار حالت عرضه را انتخاب می کند. با تنظیم P8-15 روی 0، درایو در صورت موجود بودن با انرژی خورشیدی کار می‌کند و از شبکه مطابق با تنظیمات نور ضعیف و منطق تغییر استفاده می‌کند.
اطلاعات پارامتر ارائه شده، P8-16 را به عنوان فاصله عملیات شبکه، با پیش فرض 60 دقیقه، و P8-17 را به عنوان تأخیر مرتبط با بازگشت به عملیات خورشیدی، با پیش فرض 4 ثانیه فهرست می کند. قبل از راه‌اندازی، توالی و پارامترهای پیش‌فرض پشتیبانی‌شده را در مقابل دفترچه راهنما برای مدل دقیق و نسخه میان‌افزار تأیید کنید.
برای سیستمی که از منبع پشتیبان AC استفاده می کند، سیم کشی و ترتیب تعویض باید از نمودار مدار قابل اجرا پیروی کند. تأیید کنید که آیا تجهیزات سوئیچینگ خارجی مورد نیاز است یا خیر. فرض نکنید که اینورتر به تنهایی هر عملکرد سوئیچینگ منبع را انجام می دهد.
برای سیستم های تامین آب مشترک، آبیاری و آبزی پروری، عملکرد پمپ ممکن است به سطح آب در مخزن ذخیره و در دسترس بودن آب در منبع بستگی داشته باشد. پارامترهای PC10 فهرست شده، عملکردهای مربوط به تشخیص سطح آب، نظارت بر زیر بار و تشخیص عیب پروب را ارائه می دهند.
اطلاعات پارامتر ارائه شده P8-18 را برای تشخیص سطح آب هوش مصنوعی، P8-19 را برای آستانه سطح کامل و P8-20 را برای تاخیر خواب شناسایی می کند. سیگنال سطح پیکربندی شده و آستانه تعیین می کند که درایو چگونه به وضعیت مخزن نظارت شده پاسخ می دهد. نوع سنسور، سیم کشی و ترتیب کنترل واقعی باید از نمودار سیم کشی قابل اجرا و دستورالعمل های پارامتر پیروی کنند.
اطلاعات حفاظت از منبع آب از P8-24 برای سطح تشخیص کم بار، P8-25 برای زمان تشخیص و P8-26 برای تنظیم مجدد استفاده می کند. این پارامترها در مواردی مرتبط هستند که کاهش بار موتور برای شناسایی کمبود احتمالی آب یا وضعیت پمپ مرتبط استفاده می‌شود.
منبع ارائه شده P8-22 را به عنوان آستانه نظارت بر آسیب کاوشگر و E43 را به عنوان نشانه مربوط به خطای پروب شناسایی می کند. هنگام پیکربندی یا عیب یابی سیستم، تعریف و شرایط تشخیص هشدار را در دفترچه راهنمای مدل مربوطه تأیید کنید.
عملکردهای سطح آب و زیر بار به انتخاب صحیح سنسور، نصب و تنظیمات پارامتر بستگی دارد. آنها باید تحت شرایط مشخص شده در مستندات محصول راه اندازی و آزمایش شوند.
اطلاعات سری PC10 ارائه شده بیان می‌کند که فرمان‌های پانل و فرمان‌های ارتباطی را می‌توان در طول یک چرخه برق حفظ کرد. رفتار واقعی راه اندازی مجدد باید با منبع دستور پیکربندی شده، پارامترهای راه اندازی مجدد و الزامات ایمنی برنامه بررسی شود.
RS485 Modbus RTU به عنوان رابط ارتباطی فهرست شده است. منبع، پارامتر نظارت U0-49 را به عنوان وضعیت حالت عرضه، با 0 نشان دهنده عملکرد شبکه و 1 نشان دهنده عملکرد خورشیدی شناسایی می کند. این اطلاعات ممکن است توسط یک سیستم نظارت سازگار پس از تأیید تعریف ثبت و مقادیر وضعیت موجود در اسناد ارتباطی قابل استفاده استفاده شود.
نظارت از راه دور زمانی مفید است که درایو در مخزن آب، ایستگاه آبیاری یا مکان دیگری که کنترل کننده به طور مداوم در آن حضور ندارد کار می کند. تنظیم ارتباط باید آزمایش شود تا تأیید شود که وضعیت نمایش داده شده با وضعیت عملکرد واقعی مطابقت دارد.
در حالت همه منظوره، اینورتر کنترل موتور با فرکانس متغیر را برای تجهیزات سازگار فراهم می کند. روش‌های کنترل فهرست‌شده عبارتند از کنترل برداری بدون حسگر (SVC) و کنترل V/F، با عملکردهای اضافی از جمله PID داخلی، شتاب و کاهش سرعت قابل تنظیم، کنترل JOG و ارتباط Modbus RTU.
پیکربندی همه منظوره را می توان برای کاربردهای سازگار مانند آبگیری معادن، مهار گرد و غبار معدن، گردش صنعتی و پمپ های فرآیندی در نظر گرفت. مدل باید با جریان نامی موتور، ویژگی های بار، الزامات شتاب و وظیفه عملیاتی مطابقت داشته باشد.
پارامتر P8-00 در اطلاعات ارائه شده به عنوان پارامتر انتخاب حالت عملیاتی مشخص می شود. حالت باید بر اساس برنامه واقعی و دستورالعمل های مدل ارائه شده پیکربندی شود. هر گونه تغییر بین پمپ خورشیدی و عملکرد همه منظوره باید از روش تعیین پارامتر و راه اندازی پیروی کند.
برای پمپاژ گمانه یا آب رودخانه به مخزن توزیع، عملکرد خورشیدی درایو و عملکردهای فهرست شده نظارت بر سطح را می توان به عنوان بخشی از طراحی سیستم در نظر گرفت. رتبه موتور، سر پمپاژ، حجم آب مورد نیاز و کنترل سطح مخزن باید قبل از انتخاب درایو تعریف شود.
سیستم های آبیاری مشترک ممکن است از یک پمپ مرکزی برای تامین چندین مزرعه یا مناطق آبیاری استفاده کنند. انتخاب باید منعکس کننده جریان مورد نیاز، کل هد دینامیکی، برنامه عملیاتی روزانه و در دسترس بودن انرژی خورشیدی یا شبکه باشد.
پمپ‌های تبادل آب و گردش آب در سایت‌های پرورش آبزیان می‌توانند از کنترل فرکانس متغیر در جایی که آرایش موتور و پمپ با یکدیگر سازگار هستند، استفاده کنند. برنامه پمپاژ مورد نیاز و کنترل های مدیریت آب باید همراه با منبع تغذیه سایت در نظر گرفته شود.
در حالت همه منظوره، درایو را می توان برای آبگیری معدنی سازگار، مدیریت آب گودال و تجهیزات پمپاژ سرکوب گرد و غبار ارزیابی کرد. رتبه موتور، شرایط بار، الزامات محیطی و روش کنترل مورد نیاز برای نصب خاص را بررسی کنید.
پیکربندی همه منظوره را می توان برای فرآیند سازگار با گردش آب، آرایش برج خنک کننده و سایر وظایف پمپاژ صنعتی در نظر گرفت. جریان مورد نیاز، فشار عملیاتی و مشخصات موتور باید به عنوان بخشی از طراحی سیستم ارزیابی شود.
| مورد | مشخصات |
|---|---|
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس ورودی | ± 5٪ (47.5 تا 63 هرتز) |
| ولتاژ خروجی | 0 به ولتاژ ورودی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| حداکثر فرکانس | 0 تا 500 هرتز (کنترل SVC و V/F) |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز، به طور خودکار برای بارگذاری تنظیم می شود. تا 16 کیلوهرتز پشتیبانی می شود |
| وضوح فرکانس | تنظیم دیجیتال 0.01 هرتز؛ تنظیم آنالوگ 0.025٪ از حداکثر فرکانس |
| حالت کنترل | کنترل برداری بدون حسگر (SVC)؛ کنترل V/F |
| گشتاور راه اندازی | 0.5 هرتز / 150٪ (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150% جریان نامی برای 60 ثانیه؛ 170% برای 12 ثانیه؛ 190% برای 1.5 ثانیه |
| افزایش گشتاور | افزایش خودکار گشتاور؛ افزایش دستی 0.1٪ تا 30.0٪ |
| منحنی V/F | منحنی خطی، چند نقطه ای و مربعی (قدرت 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| جداسازی V/F | جدایی کامل، نیمه جدایی |
| شتاب / کاهش سرعت | منحنی خطی یا S، 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس شروع 0.00 هرتز تا حداکثر فرکانس. زمان 0.0 تا 36.0 ثانیه؛ فعلی 0.0٪ تا 100.0٪ |
| کنترل JOG | فرکانس JOG 0.00 هرتز تا حداکثر فرکانس (پیش فرض 5 هرتز)؛ accel/decel 0.0 تا 6500.0 s |
| PID داخلی | بله، برای فشار، جریان یا دما حلقه بسته بدون کنترل کننده خارجی |
| AVR | هنگامی که ولتاژ شبکه نوسان می کند، ولتاژ خروجی ثابت می ماند |
| پایانه های ورودی | 5 ورودی دیجیتال، DI5 از پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 1 ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر؛ 1 ورودی پتانسیومتر صفحه کلید |
| پایانه های خروجی | 1 خروجی پالس با سرعت بالا تا 50 کیلوهرتز؛ 1 خروجی رله؛ 1 خروجی آنالوگ 0-20 میلی آمپر یا 0-10 ولت |
| ارتباط | RS485، Modbus RTU |
| حفاظت | تشخیص اتصال کوتاه موتور در روشن شدن، افت فاز خروجی، جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، دمای بیش از حد، اضافه بار، زیر بار، نور ضعیف |
| دمای عملیاتی | -10 تا 50 درجه سانتیگراد؛ کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد |
| دمای ذخیره سازی | -20 تا 60 درجه سانتی گراد |
| رطوبت | زیر 95٪ RH، بدون تراکم |
| ارتفاع | زیر 1000 متر؛ کاهش 1% در هر 100 متر از 1000 تا 3000 متر |
| لرزش | زیر 5.9 متر بر ثانیه (0.6 گرم) |
| محوطه | IP20، پایه دیواری یا کابینت، نصب عمودی |
| سیستم توزیع | TN، TT |
| EMC / ایمنی | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
این محفظه دارای استاندارد IP20 است و در برابر نفوذ آب محافظت نمی کند. درایو باید در یک محیط داخلی یا محفظه محافظ مناسب با تهویه مناسب و مطابق با دما، رطوبت و شرایط نصب نصب شود.
پیکربندی های مرجع ارائه شده، سه رشته از 18 ماژول با 250 Wp یا سه رشته از 15 ماژول با رتبه 300 Wp را مشخص می کند. این ترتیبات به ترتیب با 54 ماژول یا 45 ماژول و قدرت آرایه اسمی محاسبه شده 13.5 کیلووات بر ثانیه در هر دو مورد مطابقت دارد. طراحی رشته نهایی باید با توجه به صفحه داده ماژول، حداقل دمای سایت و محدودیت های ولتاژ DC اینورتر تأیید شود.
مشخصات ارائه شده حداکثر سطح نویز 65 dBA را فهرست می کند. اینکه آیا عملیات آکوستیک اضافی لازم است به محل نصب، آکوستیک اتاق، تجهیزات عملیاتی و الزامات مربوط به نویز بستگی دارد. هنگام قرار دادن درایو در یک ساختمان اشغال شده یا اتاق تجهیزات سرپوشیده، محیط نصب را در نظر بگیرید.
پیکربندی همه منظوره باید با کل بار و روش کنترل پشتیبانی شده مطابقت داشته باشد. برای کاربردهای کنترل برداری، آرایش موتور قابل اجرا را در دفترچه راهنما تأیید کنید. راه اندازی چندین موتور از یک درایو مستلزم آن است که جریان ترکیبی در حد درایو باقی بماند و هر موتور دارای حفاظت اضافه بار مناسب باشد. دستورالعمل های سازنده را برای حالت کنترل انتخابی دنبال کنید.
اطلاعات ارائه شده پارامتر نظارت U0-49 را به عنوان نشانگر حالت عرضه مشخص می کند که 0 نشان دهنده عملکرد شبکه و 1 نشان دهنده عملکرد خورشیدی است. در صورت پشتیبانی، پارامتر ممکن است از طریق Modbus RTU خوانده شود. قبل از ادغام آن در یک سیستم نظارت از راه دور، تعریف ثبت و تنظیمات ارتباطی را در برابر کتابچه راهنمای قابل اجرا تأیید کنید.
هیت سینک و فن خنک کننده را از گرد و غبار دور نگه دارید، پایانه ها و اتصالات سیم کشی را طبق برنامه تعمیر و نگهداری بررسی کنید و دمای محیط و تهویه را کنترل کنید. محدوده دمای عملیاتی ذکر شده 10- تا 50 درجه سانتیگراد است، با درجه حرارت بالای 40 درجه سانتیگراد. راهنمای ارتفاع ارائه شده نیز کاهش ارتفاع بالای 1000 متر را مشخص می کند. دستورالعمل های مدل دقیق را برای فواصل بازرسی و روش های نگهداری دنبال کنید.
خیر. اطلاعات سری PC10 ارائه شده حالت پمپ خورشیدی و حالت اینورتر همه منظوره را فهرست می کند. عملکرد پمپ خورشیدی شامل MPPT و عملکردهای حفاظتی مستند شده مرتبط با پمپاژ است، در حالی که عملیات عمومی از کنترل موتور SVC یا V/F، PID و Modbus RTU پشتیبانی می کند. پارامتر P8-00 به عنوان پارامتر انتخاب حالت شناسایی می شود. تنظیمات مجاز و روش تغییر حالت را در دفترچه راهنمای مدل خاص تأیید کنید.
