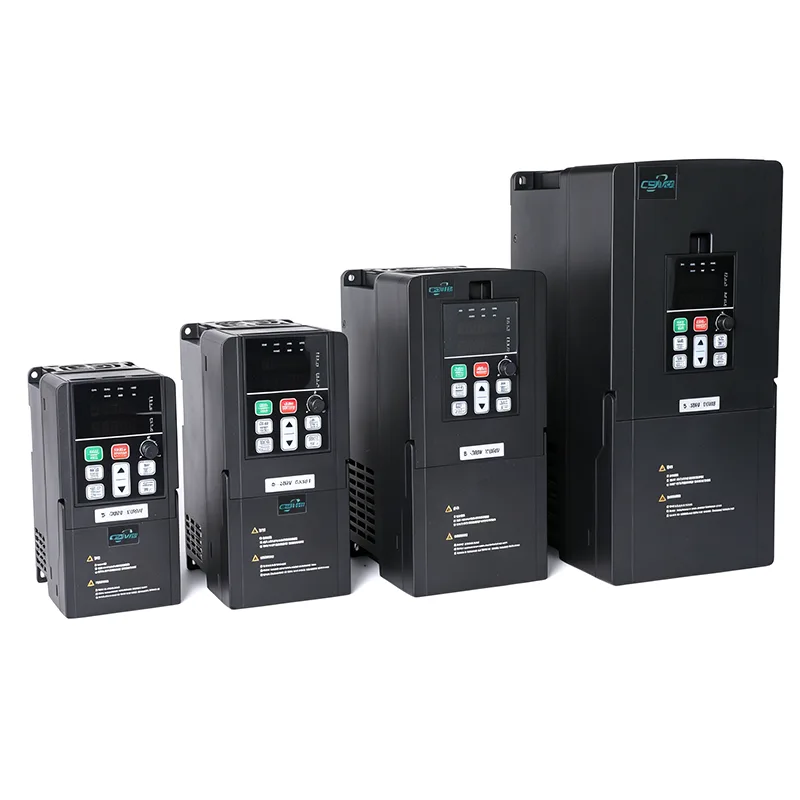

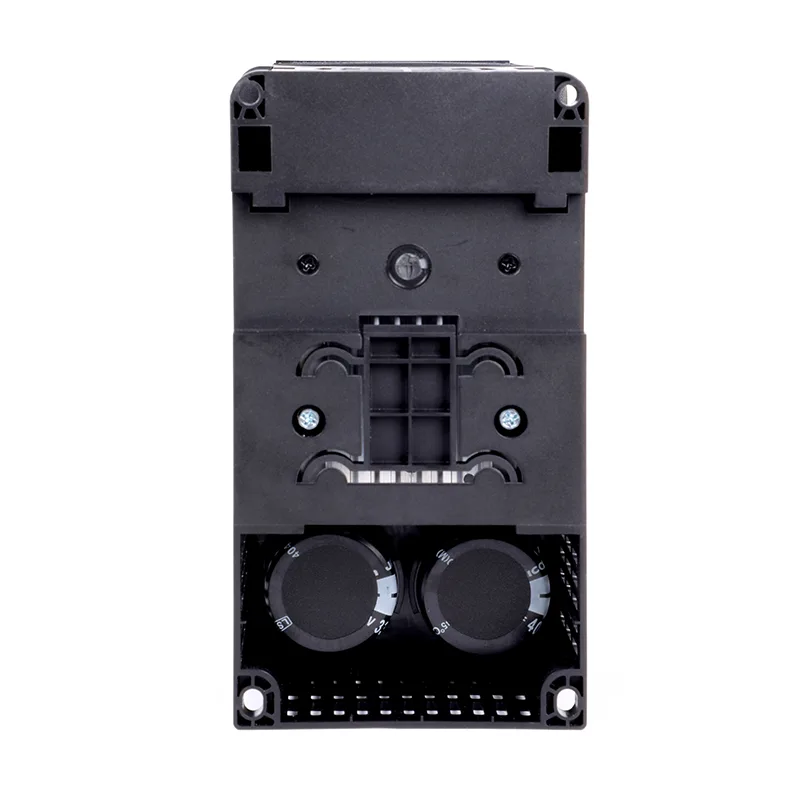

پمپ درایو فرکانس 15 اسب بخاری 11 کیلووات VFD VFD

ویژگی های کلیدی عبارتند از ظرفیت اضافه بار بالا، راکتور DC داخلی برای کاهش هارمونیک، رابط های ارتباطی متعدد و گسترش I/O قابل تنظیم. محفظه سنگین با سیستم خنک کننده تقویت شده عملکرد قابل اعتماد را در محیط های صنعتی با دمای بالا تضمین می کند.

با ترکیب قابلیت‌های صرفه‌جویی در مصرف انرژی با ویژگی‌های حفاظتی هوشمند، پمپ VFD فرکانس درایو CSIVEI 15HP 11kw VFD، زمان به‌روزرسانی سیستم و راندمان عملیاتی را برای کاربردهای پرقدرت به حداکثر می‌رساند.

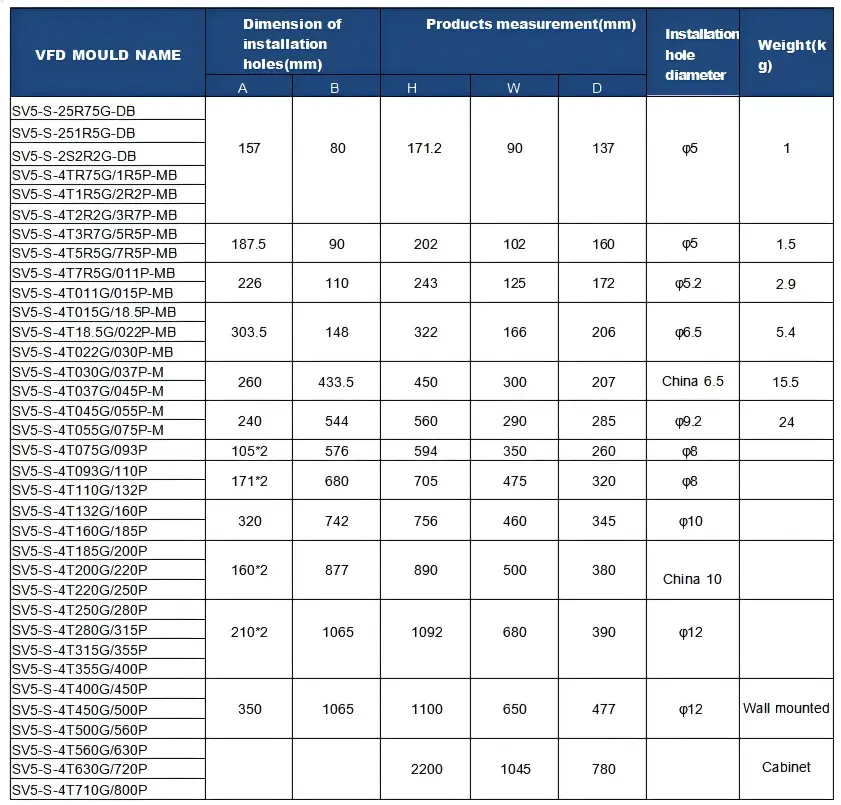

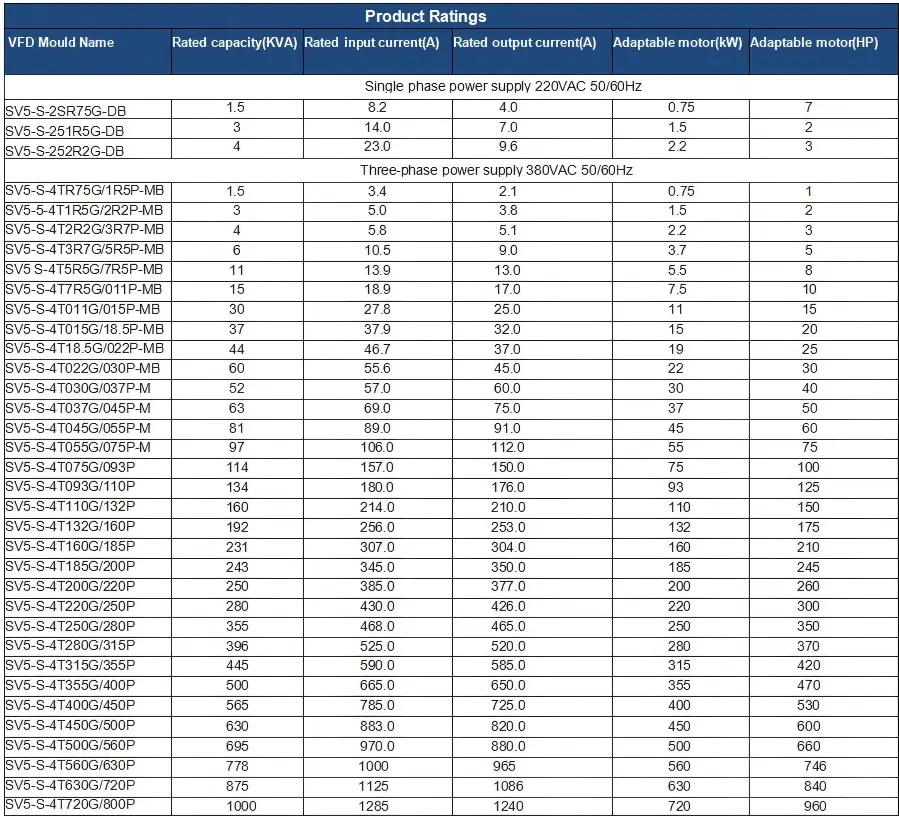

پارامترها و مشخصات اصلی

برنامه های کاربردی معمولی

پمپ درایو فرکانس CSIVEI 15HP 11kw VFD VFD عملکرد قوی را برای تجهیزات صنعتی سنگین که نیاز به کار مداوم دارند ارائه می دهد:

●  پمپ‌های بزرگ – پمپ‌های اصلی تامین آب، پمپ‌های خنک‌کننده صنعتی

●  پنکه‌های صنعتی – تهویه معدن، فن‌های کارخانه سیمان، گرد و غبار

●  کمپرسورها – کمپرسورهای هوای بزرگ، کمپرسورهای نیتروژن

●  میکسرها – میکسرهای بتن، راکتورهای شیمیایی، میکسرهای خمیر کاغذ

●  سانتریفیوژ – سانتریفیوژ قند، سانتریفیوژ روغن، کانتر

با خنک کننده تقویت شده و ویژگی های کاهش هارمونیک، عملکرد قابل اعتماد را در محیط های سخت تضمین می کند.

حفاظت قوی و قابلیت اطمینان

سری CSIVEI VFD که برای مقاومت در برابر محیط‌های صنعتی سخت ساخته شده است، مکانیسم‌های حفاظتی متعددی را برای اطمینان از عملکرد مداوم و طول عمر مفید در خود جای داده است.

حفاظت جامع موتور - حفاظت یکپارچه شامل حفاظت از اضافه ولتاژ، کم ولتاژ، جریان بیش از حد، دمای بیش از حد، افت فاز و حفاظت از اتصال کوتاه است. درایو به طور خودکار خروجی را قطع یا محدود می کند تا از آسیب به درایو و موتور متصل جلوگیری کند.

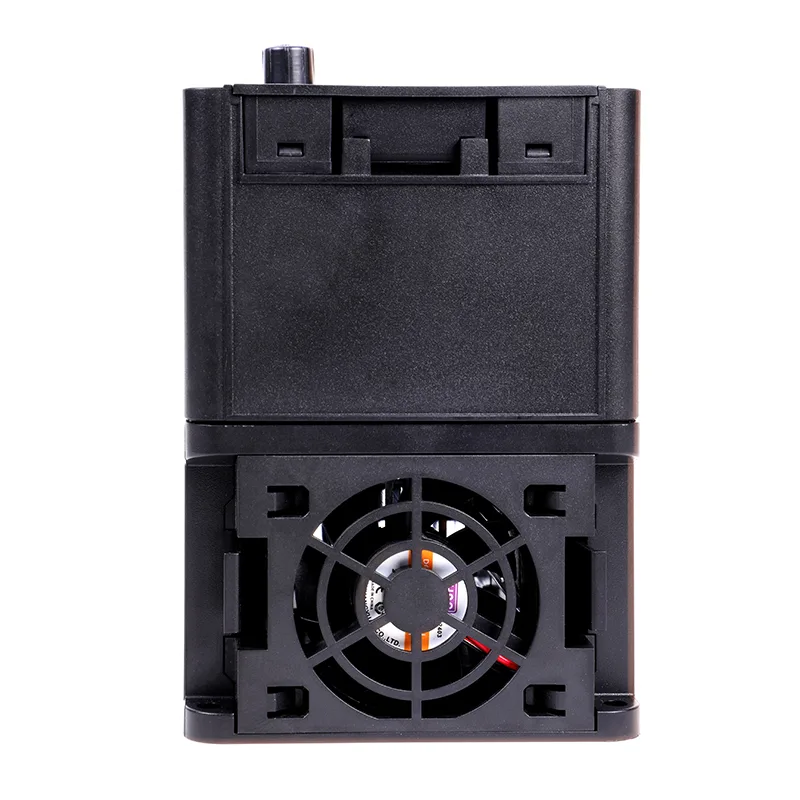

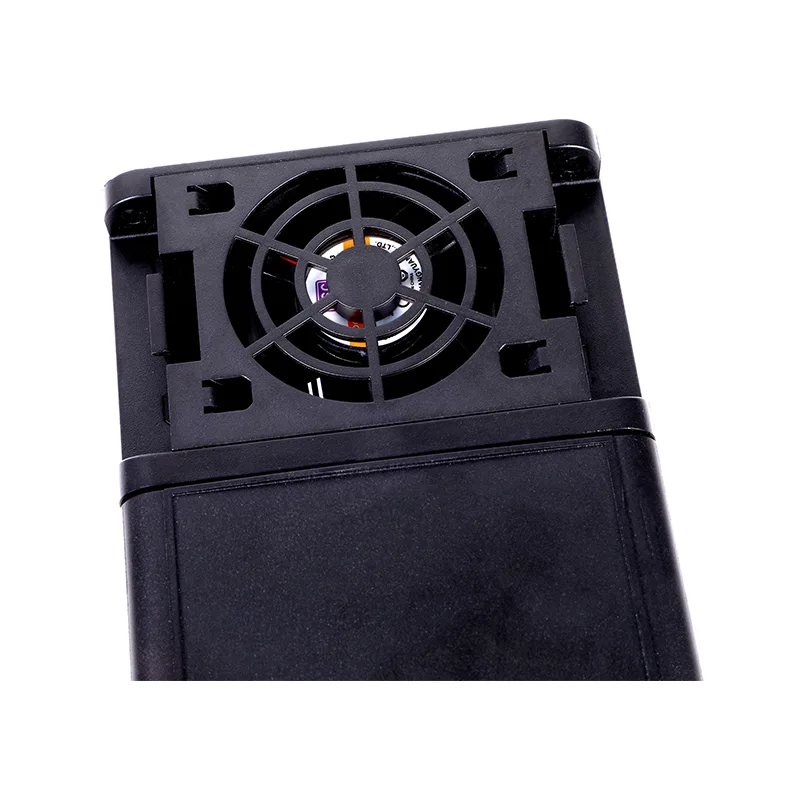

مدیریت حرارتی – کنترل هوشمند فن خنک‌سازی را بر اساس دمای داخلی و شرایط بار تنظیم می‌کند، نویز را به حداقل می‌رساند و طول عمر فن را افزایش می‌دهد. مدل های پرقدرت دارای طرح های هیت سینک تقویت شده برای افزایش اتلاف حرارتی هستند.

حفاظت از محیط زیست - محفظه استاندارد IP20 مناسب برای نصب پنل کنترل. محفظه‌های اختیاری IP40/IP54/IP66 برای کاربرد در محیط‌های گرد و غبار، مرطوب یا شستشو در دسترس هستند. پوشش منسجم روی PCB ها محافظت بیشتری در برابر رطوبت و آلاینده ها ایجاد می کند.

فیلتر داخلی EMC – مدل‌های منتخب شامل یک فیلتر سازگاری الکترومغناطیسی یکپارچه، ساده‌سازی انطباق با استانداردهای CE و سایر استانداردهای EMC و کاهش هزینه‌های نصب است.

سوالات متداول

تفاوت بین کنترل V/F و کنترل برداری چیست؟

کنترل V/F نسبت ولتاژ به فرکانس را ثابت نگه می دارد. برای فن‌ها، پمپ‌ها و کاربردهای عمومی که کنترل دقیق سرعت در آن‌ها ضروری نیست، مناسب است. کنترل برداری شار و گشتاور را از هم جدا می کند تا بتوانید آنها را به طور مستقل کنترل کنید - این به شما گشتاور شروع بالاتر (تا 150٪ در 0.5 هرتز) و دقت سرعت بهتر را می دهد. بردار بدون حسگر نیازی به رمزگذار ندارد. بردار حلقه بسته انجام می دهد و دقت سرعت را به 0.1% می رساند. اکثر درایوهای CSIVEI از هر دو پشتیبانی می‌کنند، بنابراین می‌توانید هر کدام را که مناسب برنامه‌تان است انتخاب کنید.

چگونه VFD مناسب برای موتور خود انتخاب کنم؟

چند نکته را باید در نظر گرفت:

●  قدرت موتور — VFD باید مطابق یا کمی بزرگتر از رتبه موتور باشد.

● ولتاژ ورودی—تک فاز ۲۳۰ ولت یا سه فاز ۴۰۰ ولت، مطمئن شوید که با منبع تغذیه شما مطابقت دارد.

●  نوع بار—بارهای گشتاور ثابت مانند نوار نقاله ها یا اکسترودرها معمولاً به VFD با اندازه ۱۰۰ تا ۱۲۰ درصد قدرت موتور نیاز دارند. بارهای گشتاور متغیر مانند فن ها و پمپ ها اغلب می توانند از یک VFD منطبق با قدرت موتور استفاده کنند، به علاوه در مصرف انرژی صرفه جویی می شود.

●  محیط - برای مکان‌های گرد و غبار، مرطوب یا در فضای باز، از رتبه IP بالاتر (IP40، IP54، IP66) استفاده کنید یا درایو را در یک محفظه محافظت‌شده قرار دهید.

●  ارتباط—اگر نیاز به صحبت با PLC یا SCADA دارید، بررسی کنید که درایو از پروتکل شما پشتیبانی کند (Modbus RTU استاندارد است؛ Profibus، Ethernet/IP و غیره اختیاری هستند).

● اگر نظر دومی می‌خواهید CSIVEI ابزار اندازه‌گیری و پشتیبانی فنی نیز دارد.

آیا می توانم از VFD ورودی تک فاز با موتور سه فاز استفاده کنم؟

بله. درایوهای تکفاز 230 ولت CSIVEI ورودی و خروجی تک فاز برق سه فاز را به موتور می گیرند. زمانی که فقط برق تک فاز در دسترس است، یک راه‌اندازی معمولی است، اما کارایی و قابلیت اطمینان یک موتور سه فاز را می‌خواهید. فقط مطمئن شوید که ولتاژ موتور با خروجی درایو - سه فاز 230 ولت مطابقت دارد.

آیا به مقاومت ترمز خارجی نیاز دارم؟

بستگی دارد. اگر به کاهش سرعت سریع نیاز دارید یا بار دارای اینرسی بالا است - مانند سانتریفیوژها، جرثقیل ها، بالابرها یا بادگیرها - بله، به یکی نیاز دارید. در درایوهایی که دارای واحد ترمز داخلی هستند، مقاومت انرژی احیا کننده را کنترل می کند تا از خطاهای اضافه ولتاژ جلوگیری کند و زمان توقف را کوتاه کند. برای فن ها و پمپ هایی با سرعت کندتر، معمولاً می توانید از آن صرف نظر کنید.

چه پروتکل های ارتباطی پشتیبانی می شوند؟

همه درایوهای CSIVEI به صورت استاندارد دارای Modbus RTU بیش از RS485 هستند. ماژول های اختیاری برای Profibus DP، Profinet، Ethernet/IP، CANopen و DeviceNet در دسترس هستند. اینها به شما امکان می دهند با سیستم های PLC و SCADA اصلی برای نظارت از راه دور، تغییرات پارامترها و کنترل متمرکز یکپارچه شوید.

چگونه درایو را برای اولین بار تنظیم کنم؟

درایوهای CSIVEI دارای یک جادوگر شروع سریع هستند که شما را در چند دقیقه از طریق موارد ضروری راهنمایی می کند:

اطلاعات پلاک موتور (قدرت، ولتاژ، جریان، فرکانس، RPM) را وارد کنید، یک ماکرو کاربردی (فن/پمپ، نوار نقاله، گشتاور ثابت) انتخاب کنید، زمان‌های شتاب و کاهش را تنظیم کنید، منبع فرکانس (صفحه کلید، ورودی آنالوگ، ارتباطات) را انتخاب کنید و تنظیم خودکار را برای بهینه‌سازی کنترل موتور اجرا کنید. دفترچه راهنما تمام جزئیات را دارد و صفحه کلید قابل جابجایی است تا در صورت نیاز بتوانید آن را از راه دور کار کنید.

چه محافظت هایی در درایو تعبیه شده است؟

درایوهای CSIVEI شامل مجموعه ای محکم از حفاظت ها هستند: اضافه ولتاژ، کم ولتاژ، جریان بیش از حد، اتصال کوتاه، دمای بیش از حد (هیت سینک)، کاهش فاز در ورودی یا خروجی، و اضافه بار موتور (اضافه بار حرارتی الکترونیکی، I²t). اینها به کارکرد قابل اعتماد کارها و افزایش عمر تجهیزات کمک می کنند.

آیا می توانم چندین موتور را از یک VFD راه اندازی کنم؟

بله، می‌توانید چندین موتور را به‌صورت موازی از یک درایو اجرا کنید، به شرطی که: مجموع مصرف جریان در محدوده رتبه‌بندی خروجی درایو باقی بماند، هر موتور حفاظت اضافه بار حرارتی خود را داشته باشد، و از کنترل V/F استفاده کنید (کنترل برداری برای راه‌اندازی‌های چند موتوره توصیه نمی‌شود). این برای آرایه‌های فن، بخش‌های نوار نقاله یا ایستگاه‌های پمپ که در آن موتورها با سرعت یکسانی کار می‌کنند، رایج است.

چگونه عیب های رایج را عیب یابی کنم؟

درایو کدهای خطا را برای تشخیص سریع روی صفحه کلید نشان می دهد:

●  OC (جریان بیش از حد) - شورت، مشکلات سیم پیچی موتور، یا زمان شتاب خیلی کوتاه را بررسی کنید

●  OV (ولتاژ بیش از حد) - مقاومت ترمز (در صورت استفاده) را بررسی کنید یا زمان کاهش سرعت بسیار کوتاه است

●  UV (کم‌ولتاژ) - برق ورودی و سیم‌کشی را بررسی کنید

● OH (دما بیش از حد) - فن خنک‌کننده، دمای محیط و فاصله نصب را بررسی کنید

●  OL (اضافه بار) - بار موتور را بررسی کنید، زمان شتاب را افزایش دهید یا درایو را افزایش دهید

دفترچه راهنما دارای یک جدول کامل کد خطا با مراحل دقیق است. اگر چیزی هنوز خاموش است، پشتیبانی فنی CSIVEI می تواند کمک کند.

VFD چگونه در مصرف انرژی صرفه جویی می کند؟

برای بارهای گشتاور متغیر مانند فن ها و پمپ ها، قدرت از قوانین میل ترکیبی پیروی می کند - متناسب با مکعب سرعت است. کاهش سرعت 20 درصدی مصرف انرژی را تقریباً 50 درصد کاهش می دهد. ویژگی بهینه سازی انرژی خودکار (AEO) ولتاژ را برای مطابقت با بار واقعی برای صرفه جویی بیشتر کاهش می دهد. حالت خواب همچنین موتور را در دوره‌های کم تقاضا خاموش می‌کند و مصرف برق بی‌کار را حذف می‌کند.

طول عمر معمول VFD چقدر است و چگونه آن را حفظ کنم؟

با نصب و شرایط مناسب، VFD می تواند 10 تا 15 سال دوام بیاورد. تعمیر و نگهداری کلید: محفظه را تمیز نگه دارید- تجمع گرد و غبار کارایی خنک کننده را از بین می برد. فن های خنک کننده را بررسی کنید (معمولاً 3 تا 7 سال عمر می کنند؛ در صورت سر و صدا یا خرابی تعویض کنید). خازن های باس DC را بررسی کنید - با گذشت زمان و دما کهنه می شوند - اگر درایو بیش از دو سال ذخیره شده است، قبل از روشن کردن درپوش ها را اصلاح کنید. نظارت بر دمای محیط؛ گاهی اوقات از پارامترها در صفحه کلید یا حافظه خارجی نسخه پشتیبان تهیه کنید. یک بازرسی سریع هر 6 تا 12 ماه به جلوگیری از غافلگیری کمک می کند.

آیا می توانم از VFD در فضای باز یا در محیط های شستشو استفاده کنم؟

درایوهای استاندارد IP20 باید در یک پنل تمیز و خشک قرار داشته باشند. برای محیط های بیرونی یا سخت، CSIVEI رتبه بندی IP بالاتری را ارائه می دهد:

●  IP40 – برای مکان‌های پر گرد و غبار مانند کارخانه‌های نساجی یا نجاری مناسب است

●  IP54/IP55 – مقاوم در برابر گرد و غبار و پاشش پاشیده شدن؛ برای محوطه های بیرونی و مناطق شستشو کار می کند

●  IP66 - کاملاً ضد گرد و غبار و با جت‌های آب قدرتمند برخورد می‌کند. مناسب برای فرآوری مواد غذایی، شستشوی ماشین یا استفاده در فضای باز بدون محفظه اضافی

●  اگر گازهای خورنده وجود دارد، پوشش هم‌نظم روی PCB توصیه می‌شود.

آیا VFD دارای گارانتی و پشتیبانی فنی است؟

بله. درایوهای CSIVEI دارای 18 ماه ضمانت استاندارد از تاریخ تولید (یا 12 ماه پس از نصب، هر کدام که دیرتر باشد) ارائه می‌شوند. گزینه های گارانتی تمدید شده برای برنامه های کاربردی مهم در دسترس هستند. پشتیبانی فنی جهانی از طریق ایمیل، تلفن و منابع آنلاین در دسترس است—دفترچه‌های راهنمای کاربر، راهنمای برنامه‌ها، و نرم‌افزار پیکربندی همگی گنجانده شده‌اند.

مورد مشتری: فن تهویه صنعتی

یک مرکز تولید مبلمان به کنترل دقیق جریان هوا برای سیستم جمع آوری گرد و غبار نیاز داشت. اجرای مداوم فن ها با سرعت کامل ناکارآمد بود و صدای بیش از حد ایجاد می کرد.

راه حل: یک CSIVEI 18-30 کیلووات VFD بر روی فن اصلی اگزوز نصب شده بود، با یک سنسور فشار که فشار کانال را کنترل می کند تا سرعت فن را تنظیم کند.

نتایج:

●  سرعت فن به‌طور خودکار تنظیم می‌شود تا با تقاضای جمع‌آوری گرد و غبار مطابقت داشته باشد

●  صرفه‌جویی در مصرف انرژی به میزان 45 درصد در حین کار با بار جزئی

● سطح سر و صدا ۱۲ دسی بل کاهش می‌یابد و شرایط کار را بهبود می‌بخشد

●  کاهش سایش مکانیکی یاتاقان‌ها و تسمه‌های فن

●  این سیستم اکنون هم مطابق با اهداف محیطی و هم اهداف کارایی عملیاتی را برآورده می‌کند.
