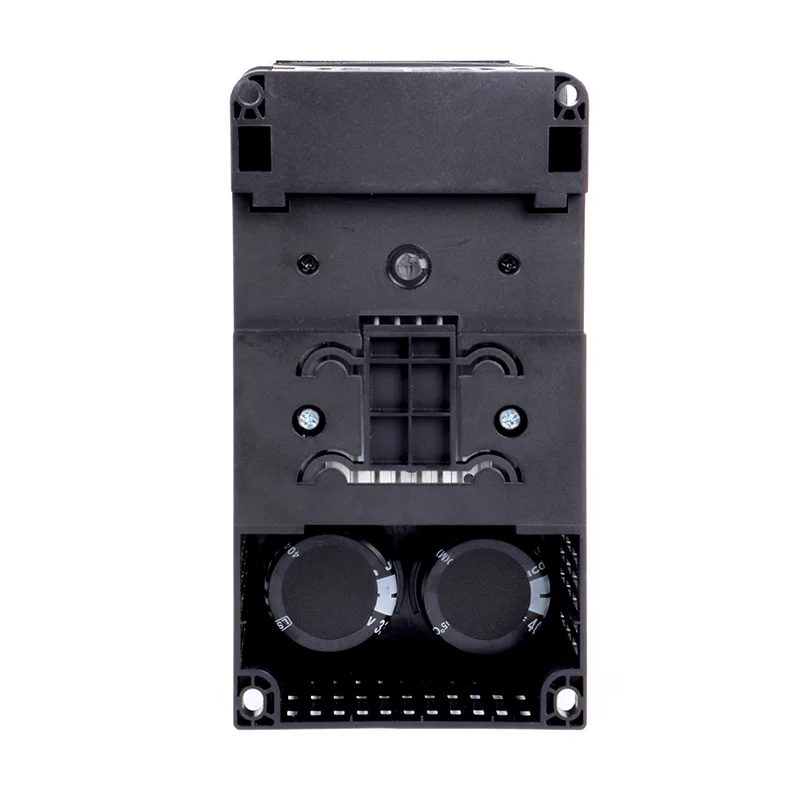

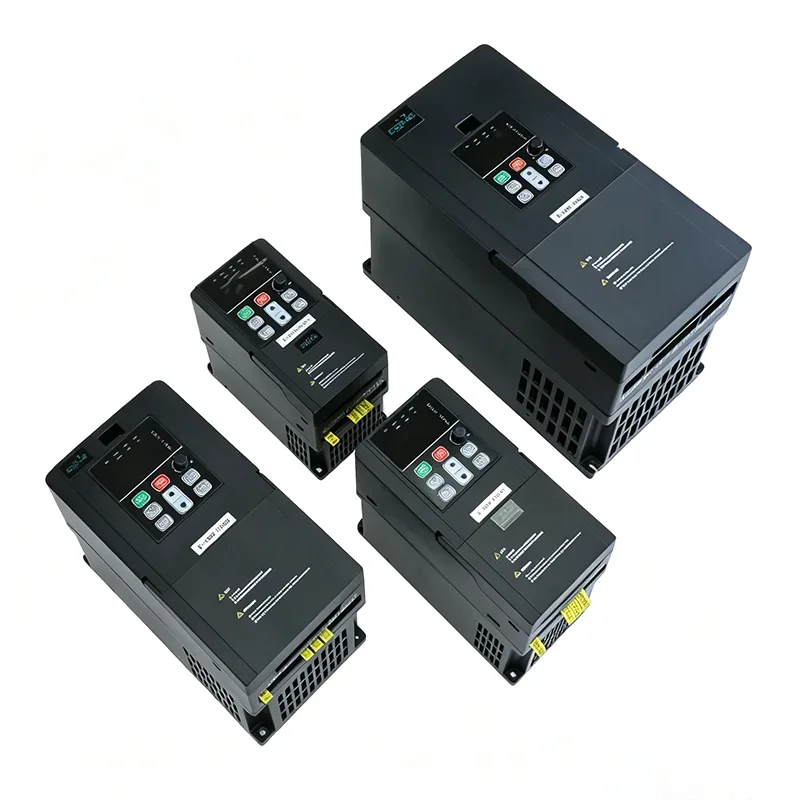

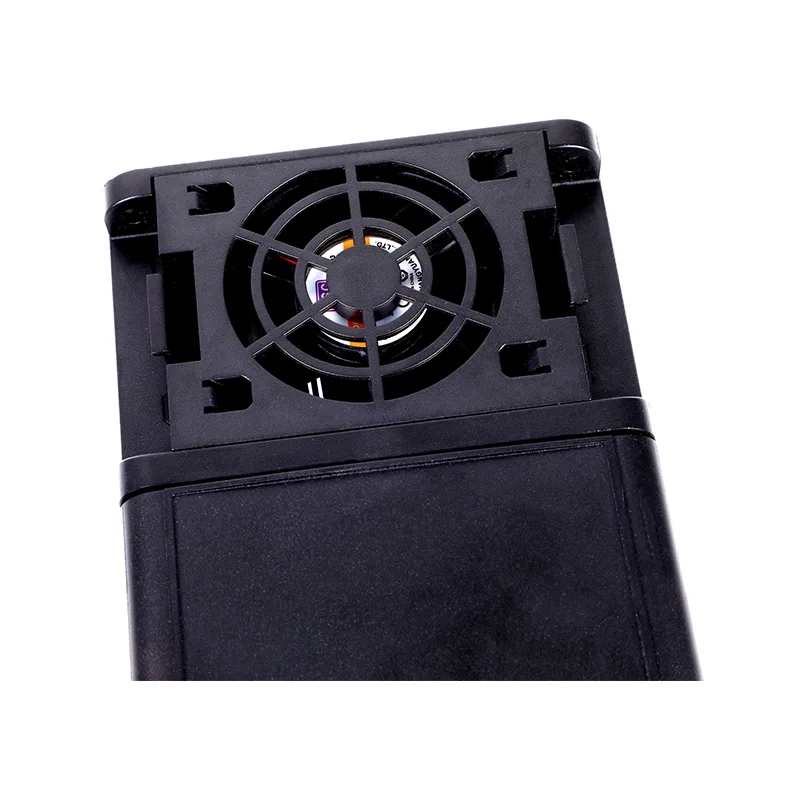

40 اسب بخار 30 کیلووات 3 فاز 380 ولت VFD AC درایو

دارای کنترل برداری پیشرفته با گشتاور راه اندازی بالا، فیلتر EMI داخلی، سیستم خنک کننده اضافی و گزینه های ارتباطی گسترده از جمله اترنت/IP و Profinet. محفظه مقاوم IP20/IP21 با شین های تقویت شده عملکرد پایدار را در سخت ترین محیط های صنعتی تضمین می کند.

با مدیریت هوشمند انرژی و قابلیت های تشخیصی جامع، درایو AC VFD 3 فاز 380 ولت CSIVEI 40HP 30kw قدرت و دقت مورد نیاز برای فرآیندهای صنعتی حیاتی را فراهم می کند.

پارامترها و مشخصات اصلی

برنامه های کاربردی معمولی

درایو AC VFD 3 فاز 380 ولت CSIVEI 40HP 30kw برای کاربردهای صنعتی و زیرساختی با قدرت بالا ساخته شده است:

●  پمپ‌های فشار قوی – کارخانه‌های نمک‌زدایی، پمپ‌های خط لوله، سیستم‌های هیدرولیک

●  کمپرسورهای بزرگ - ایستگاه‌های هوای صنعتی، کمپرسورهای گاز

●  نقاله‌های معدن – نوار نقاله‌های دوربرد، سیستم‌های انتقال سنگ معدن

● چیلرهای گریز از مرکز – سیستم‌های تهویه مطبوع بزرگ، خنک‌کننده منطقه

● سیم پیچ و باز کردن - کارخانه های کاغذ، سیم پیچی نساجی، سیم کشی

الگوریتم‌های صرفه‌جویی در انرژی و ویژگی‌های نگهداری پیش‌بینی‌کننده آن، هزینه کل مالکیت را کاهش می‌دهد.

بهره وری انرژی و صرفه جویی در هزینه

سری CSIVEI VFD به تأسیسات صنعتی کمک می کند تا از طریق کنترل هوشمند موتور و ویژگی های بهینه سازی انرژی، مصرف انرژی و هزینه های عملیاتی را کاهش دهند.

بهینه سازی انرژی خودکار (AEO)- درایو به طور مداوم بار موتور را کنترل می کند و به طور خودکار ولتاژ و جریان را برای مطابقت با تقاضای واقعی تنظیم می کند. این ویژگی می تواند مصرف انرژی را در کاربردهای گشتاور متغیر مانند فن ها و پمپ ها 20 تا 50 درصد کاهش دهد.

حالت خواب– هنگامی که تقاضای سیستم به زیر یک آستانه از پیش تعیین شده کاهش می یابد، درایو به طور خودکار موتور را متوقف می کند تا مصرف برق در حالت بیکار را حذف کند. پس از بازگشت تقاضا، درایو به طور یکپارچه راه اندازی مجدد می شود.

کنترل کننده PID– کنترل داخلی PID تنظیم دقیق فشار، جریان یا دما را بدون کنترل‌کننده‌های خارجی امکان‌پذیر می‌سازد و از عملکرد سیستم در نقاط بازده بهینه اطمینان می‌دهد.

پایش انرژی- نمایش زمان واقعی جریان، ولتاژ، توان و مصرف انرژی موتور به اپراتورها اجازه می دهد تا مصرف انرژی را ردیابی کنند و فرصت های بهینه سازی را شناسایی کنند.

سوالات متداول

تفاوت بین کنترل V/F و کنترل برداری چیست؟

کنترل V/F نسبت ولتاژ به فرکانس را ثابت نگه می دارد. برای فن‌ها، پمپ‌ها و کاربردهای عمومی که کنترل دقیق سرعت در آن‌ها ضروری نیست، مناسب است. کنترل برداری شار و گشتاور را از هم جدا می کند تا بتوانید آنها را به طور مستقل کنترل کنید - این به شما گشتاور شروع بالاتر (تا 150٪ در 0.5 هرتز) و دقت سرعت بهتر را می دهد. بردار بدون حسگر نیازی به رمزگذار ندارد. بردار حلقه بسته انجام می دهد و دقت سرعت را به 0.1% می رساند. اکثر درایوهای CSIVEI از هر دو پشتیبانی می‌کنند، بنابراین می‌توانید هر کدام را که مناسب برنامه‌تان است انتخاب کنید.

آیا به مقاومت ترمز خارجی نیاز دارم؟

بستگی دارد. اگر به کاهش سرعت سریع نیاز دارید یا بار دارای اینرسی بالا است - مانند سانتریفیوژها، جرثقیل ها، بالابرها یا بادگیرها - بله، به یکی نیاز دارید. در درایوهایی که دارای واحد ترمز داخلی هستند، مقاومت انرژی احیا کننده را کنترل می کند تا از خطاهای اضافه ولتاژ جلوگیری کند و زمان توقف را کوتاه کند. برای فن ها و پمپ هایی با سرعت کندتر، معمولاً می توانید از آن صرف نظر کنید.

چه پروتکل های ارتباطی پشتیبانی می شوند؟

همه درایوهای CSIVEI به صورت استاندارد دارای Modbus RTU بیش از RS485 هستند. ماژول های اختیاری برای Profibus DP، Profinet، Ethernet/IP، CANopen و DeviceNet در دسترس هستند. اینها به شما امکان می دهند با سیستم های PLC و SCADA اصلی برای نظارت از راه دور، تغییرات پارامترها و کنترل متمرکز یکپارچه شوید.

چگونه درایو را برای اولین بار تنظیم کنم؟

ما یک جادوگر شروع سریع داریم که شما را در چند دقیقه با موارد ضروری آشنا می کند:

اطلاعات پلاک موتور (قدرت، ولتاژ، جریان، فرکانس، RPM) را وارد کنید، یک ماکرو کاربردی (فن/پمپ، نوار نقاله، گشتاور ثابت) انتخاب کنید، زمان‌های شتاب و کاهش را تنظیم کنید، منبع فرکانس (صفحه کلید، ورودی آنالوگ، ارتباطات) را انتخاب کنید و تنظیم خودکار را برای بهینه‌سازی کنترل موتور اجرا کنید. دفترچه راهنما تمام جزئیات را دارد و صفحه کلید قابل جابجایی است تا در صورت نیاز بتوانید آن را از راه دور کار کنید.

چه محافظت هایی در درایو تعبیه شده است؟

درایوهای CSIVEI شامل مجموعه ای محکم از حفاظت ها هستند: اضافه ولتاژ، کم ولتاژ، جریان بیش از حد، اتصال کوتاه، دمای بیش از حد (هیت سینک)، کاهش فاز در ورودی یا خروجی، و اضافه بار موتور (اضافه بار حرارتی الکترونیکی، I²t). اینها به کارکرد قابل اعتماد کارها و افزایش عمر تجهیزات کمک می کنند.

آیا می توانم چندین موتور را از یک VFD راه اندازی کنم؟

بله، می‌توانید چندین موتور را به‌صورت موازی از یک درایو اجرا کنید، به شرطی که: مجموع مصرف جریان در محدوده رتبه‌بندی خروجی درایو باقی بماند، هر موتور حفاظت اضافه بار حرارتی خود را داشته باشد، و از کنترل V/F استفاده کنید (کنترل برداری برای راه‌اندازی‌های چند موتوره توصیه نمی‌شود). این برای آرایه‌های فن، بخش‌های نوار نقاله یا ایستگاه‌های پمپ که در آن موتورها با سرعت یکسانی کار می‌کنند، رایج است.

چگونه عیب های رایج را عیب یابی کنم؟

درایو کدهای خطا را برای تشخیص سریع روی صفحه کلید نشان می دهد:

●  OC (جریان بیش از حد) - شورت، مشکلات سیم پیچی موتور، یا زمان شتاب خیلی کوتاه را بررسی کنید

●  OV (ولتاژ بیش از حد) - مقاومت ترمز (در صورت استفاده) را بررسی کنید یا زمان کاهش سرعت بسیار کوتاه است

●  UV (کم‌ولتاژ) - برق ورودی و سیم‌کشی را بررسی کنید

● OH (دما بیش از حد) - فن خنک‌کننده، دمای محیط و فاصله نصب را بررسی کنید

●  OL (اضافه بار) - بار موتور را بررسی کنید، زمان شتاب را افزایش دهید یا درایو را افزایش دهید

دفترچه راهنما دارای یک جدول کامل کد خطا با مراحل دقیق است. اگر چیزی هنوز خاموش است، پشتیبانی فنی CSIVEI می تواند کمک کند.

آیا VFD دارای گارانتی و پشتیبانی فنی است؟

بله. درایوهای CSIVEI دارای 18 ماه ضمانت استاندارد از تاریخ تولید (یا 12 ماه پس از نصب، هر کدام که دیرتر باشد) ارائه می‌شوند. گزینه های گارانتی تمدید شده برای برنامه های کاربردی مهم در دسترس هستند. پشتیبانی فنی جهانی از طریق ایمیل، تلفن و منابع آنلاین در دسترس است—دفترچه‌های راهنمای کاربر، راهنمای برنامه‌ها، و نرم‌افزار پیکربندی همگی گنجانده شده‌اند.
