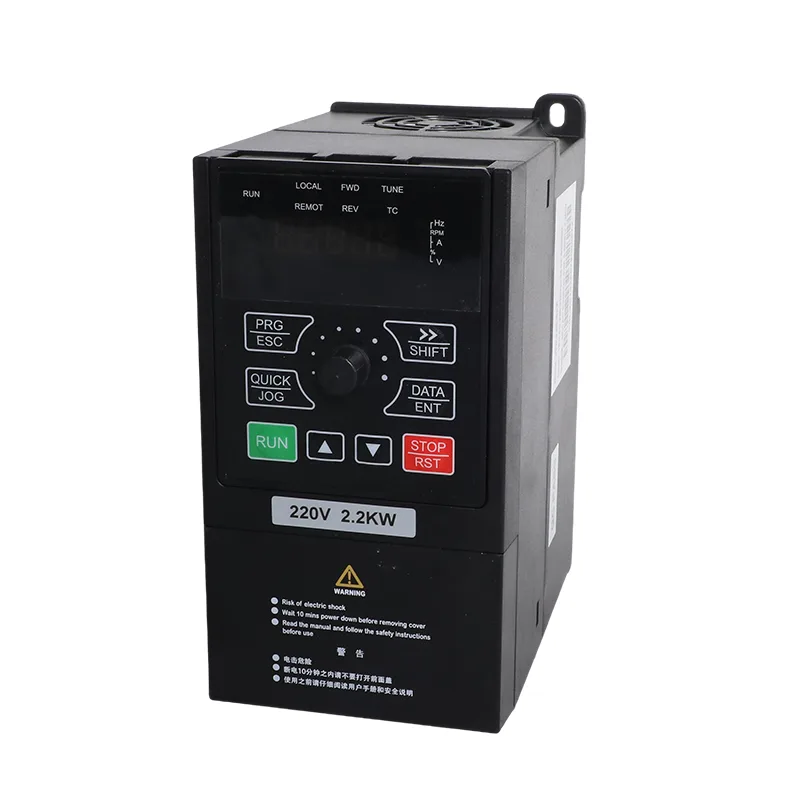

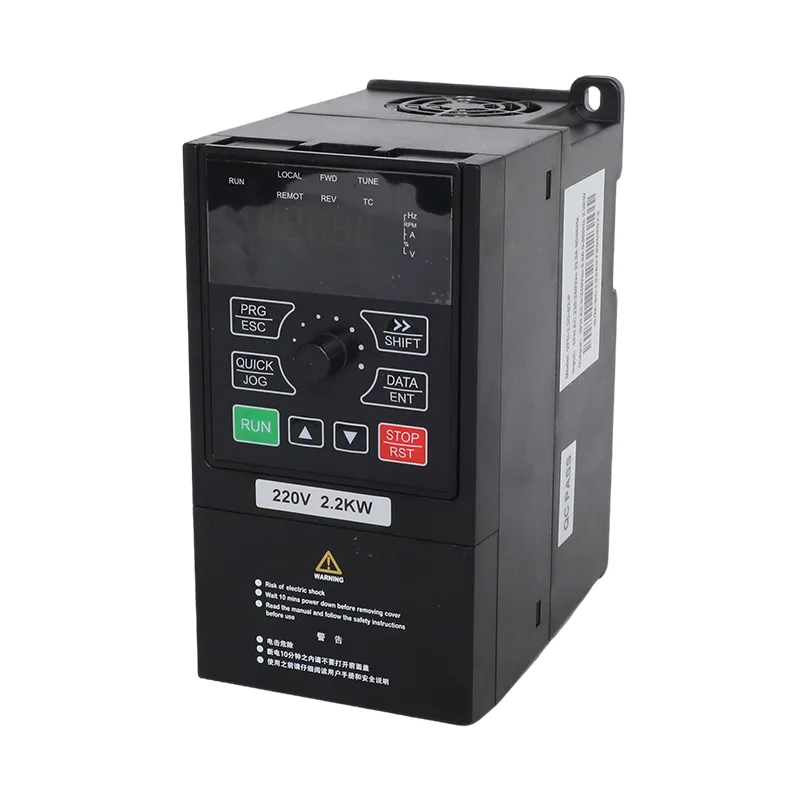

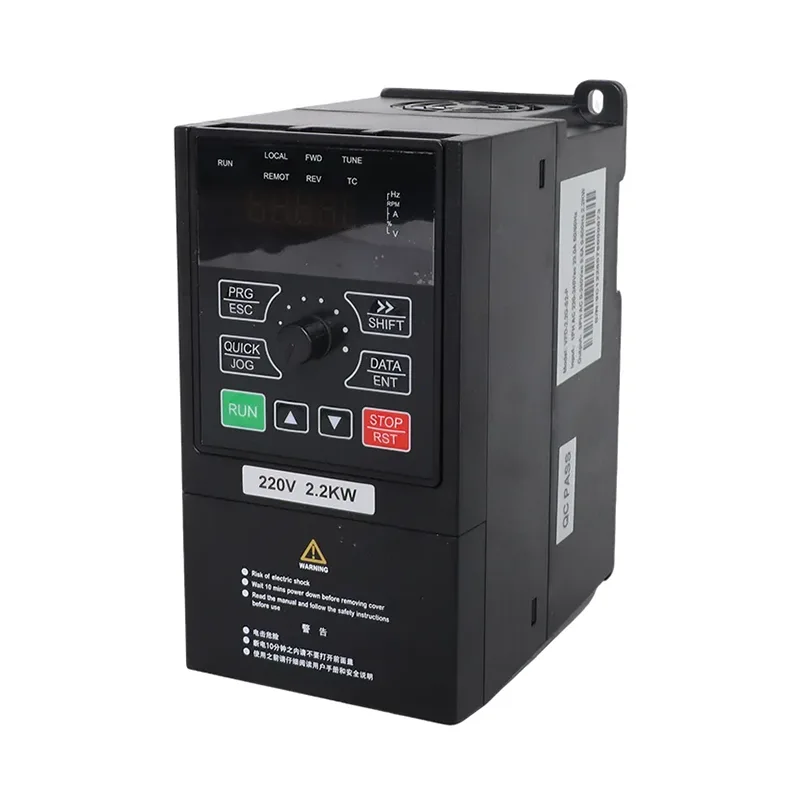

CSIVEI پمپ خورشیدی 4.0kW/5.5kW 3 فاز 380V و اینورتر همه منظوره VFD را برای سیستم های موتور سه فازی که نیاز به کنترل پمپ فتوولتائیک یا عملکرد فرکانس متغیر معمولی دارند، تولید می کند. مدل‌های VFD-PC10-4.0G-T4 و VFD-PC10-5.5G-T4 رتبه‌بندی موتورهای 4.0 کیلووات و 5.5 کیلووات را پوشش می‌دهند، با جریان‌های خروجی نامی به ترتیب 9 A و 13 A. هر دو مدل ورودی AC سه فاز از 380 ولت (-15%) تا 440 ولت (+10%) را می پذیرند.
این سری ترکیبی از کنترل پمپ خورشیدی با کنترل موتور همه منظوره در یک پلت فرم اینورتر است. حالت عملکرد انتخاب شده تعیین می کند که درایو چگونه منبع نیرو و عملکرد موتور خود را مدیریت می کند، در حالی که عملکردهای کنترل و حفاظت داخلی از نصب پمپ و همچنین فن ها، دمنده ها و ماشین آلات پردازشی سازگار پشتیبانی می کند. هنگام درخواست قیمت، رتبه بندی پلاک موتور و برنامه مورد نظر را برای کمک به ایجاد مدل و پیکربندی مناسب ارائه دهید.
پمپ خورشیدی 4.0 کیلووات/5.5 کیلووات 3 فاز 380 ولت و اینورتر VFD همه منظوره از دو حالت عملکرد انتخاب شده از طریق پارامتر P8-00 پشتیبانی می کند.
حالت پمپ خورشیدی - P8-00 = 1
در این حالت، درایو از نیروی فتوولتائیک برای راه اندازی یک پمپ سازگار با کنترل MPPT و عملکردهای تغییر خودکار شبکه استفاده می کند. هنگامی که انرژی خورشیدی کافی نیست، ترتیب تغییر پیکربندی شده به سیستم اجازه می دهد تا از برق شبکه استفاده کند. این ترتیب برای آبیاری کشاورزی، تامین آب گمانه و سایر کاربردهای پمپاژ که در آن انرژی خورشیدی در بخشی از روز عملیاتی در دسترس است، مناسب است.
حالت همه منظوره - P8-00 = 0
در این حالت، درایو به عنوان یک اینورتر فرکانس متغیر معمولی برای موتورهای سازگار، از جمله پمپ ها، فن ها، دمنده ها و ماشین آلات فرآیند عمل می کند. کنترل برداری بدون سنسور (SVC) و کنترل V/F از نیازهای مختلف کنترل موتور بدون استفاده از عملکرد پمپاژ فتوولتائیک پشتیبانی می کند.
CSIVEI می تواند حالت عملیات را قبل از حمل و نقل پیکربندی کند. همچنین می‌توان با تنظیم P8-00، حالت را تغییر داد و به درایو اجازه می‌دهد تا زمانی که الزامات نصب تغییر می‌کند، به برنامه دیگری اختصاص داده شود. پارامترها و سیم کشی مربوطه باید با حالت عملکرد انتخاب شده مطابقت داشته باشد.
آرایه فتوولتائیک توصیه شده به درجه بندی اینورتر و ویژگی های الکتریکی ماژول ها بستگی دارد. جدول B پیکربندی‌های ماژول و رشته را برای دو گزینه ماژول ارائه می‌کند: ماژول‌های 1±37 ولت دارای امتیاز 250 وات ± 5 وات، و ماژول‌های 1±45 ولت دارای رتبه‌بندی 300 وات±5 وات.
محدودیت های اصلی سمت DC عبارتند از:
ولتاژ رشته سری باید بر اساس ولتاژ مدار باز ماژول واقعی و دمای عملیات مورد انتظار ارزیابی شود. چیدمان رشته های موازی باید از پیکربندی توصیه شده و الزامات حفاظت DC قابل اجرا پیروی کند. نگه داشتن آرایه در محدوده ولتاژ مشخص شده برای عملکرد صحیح اینورتر ضروری است.
هر دو مدل دارای ابعاد مشابه 245 × 142 × 181.3 میلی متر و الگوی نصب 107 × 235 میلی متر هستند. طراحی جمع و جور پایه دیواری یا کابینت به درایو اجازه می دهد تا بدون تغییر درجه بندی موتور یا برنامه صرفاً برای قرار دادن اینورتر در یک نصب کنترل پمپ قرار گیرد.
درایو دارای محفظه IP20 است و برای نصب عمودی در یک مکان محافظت شده مناسب در نظر گرفته شده است. برنامه ریزی نصب باید محیط عملیاتی، حفاظت الکتریکی، مسیریابی کابل و دسترسی برای راه اندازی و نگهداری را در نظر بگیرد. محدوده دمای عملیاتی عمومی 10- تا 50 درجه سانتیگراد است و درجه حرارت بالاتر از 40 درجه سانتیگراد مورد نیاز است.
| مورد | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| موتور قابل اجرا | 4.0 کیلو وات / 5 اسب بخار | 5.5 کیلو وات / 7.5 اسب بخار |
| ظرفیت اسمی | 6 کیلو ولت آمپر | 11 کیلو ولت آمپر |
| جریان ورودی | 10.5 A | 13.9 A |
| جریان خروجی | 9 الف | 13 الف |
| ولتاژ ورودی AC | AC 3 PH 380 V (-15%) تا 440 V (+10%) | |
| حداکثر ولتاژ ورودی DC | 900 VDC | |
| محدوده Voc توصیه شده | 550 تا 750 VDC | |
| محدوده MPPT توصیه شده | 450 تا 600 VDC | |
| محدوده ولتاژ شروع | 300 تا 900 VDC، پارامتر قابل تنظیم است | |
| محدوده فرکانس خروجی | 0 تا 500.00 هرتز | |
| سطح سر و صدا | حداکثر 50 dBA |
| مدل | ماژول های 37±1 ولت، 250 وات ± 5 Wp | ماژول های 1±45 ولت، 300 وات ± 5 Wp | ||
| ماژول ها در هر رشته | رشته ها | ماژول ها در هر رشته | رشته ها | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| مورد | مشخصات |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس ورودی | ± 5٪ (47.5 تا 63 هرتز) |
| ولتاژ خروجی | 0 به ولتاژ ورودی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| حداکثر فرکانس | 0 تا 500 هرتز (کنترل SVC و V/F) |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز، به طور خودکار برای بارگذاری تنظیم می شود (تا 16 کیلوهرتز پشتیبانی می شود) |
| وضوح فرکانس | تنظیم دیجیتال 0.01 هرتز؛ تنظیم آنالوگ 0.025٪ از حداکثر فرکانس |
| حالت کنترل | کنترل برداری بدون حسگر (SVC)؛ کنترل V/F |
| گشتاور راه اندازی | 0.5 هرتز / 150٪ (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150% جریان نامی برای 60 ثانیه؛ 170% برای 12 ثانیه؛ 190% برای 1.5 ثانیه |
| افزایش گشتاور | افزایش خودکار گشتاور؛ افزایش دستی 0.1٪ تا 30.0٪ |
| منحنی V/F | منحنی خطی، چند نقطه ای و مربعی (قدرت 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| جداسازی V/F | جدایی کامل، نیمه جدایی |
| شتاب / کاهش سرعت | منحنی خطی یا S، 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس شروع 0.00 هرتز تا حداکثر فرکانس. زمان 0.0 تا 36.0 ثانیه؛ فعلی 0.0٪ تا 100.0٪ |
| کنترل JOG | فرکانس JOG 0.00 هرتز تا حداکثر فرکانس (پیش فرض 5 هرتز)؛ accel/decel 0.0 تا 6500.0 s |
| PID داخلی | بله، برای فشار، جریان یا دما حلقه بسته بدون کنترل کننده خارجی |
| AVR | هنگامی که ولتاژ شبکه نوسان می کند، ولتاژ خروجی ثابت می ماند |

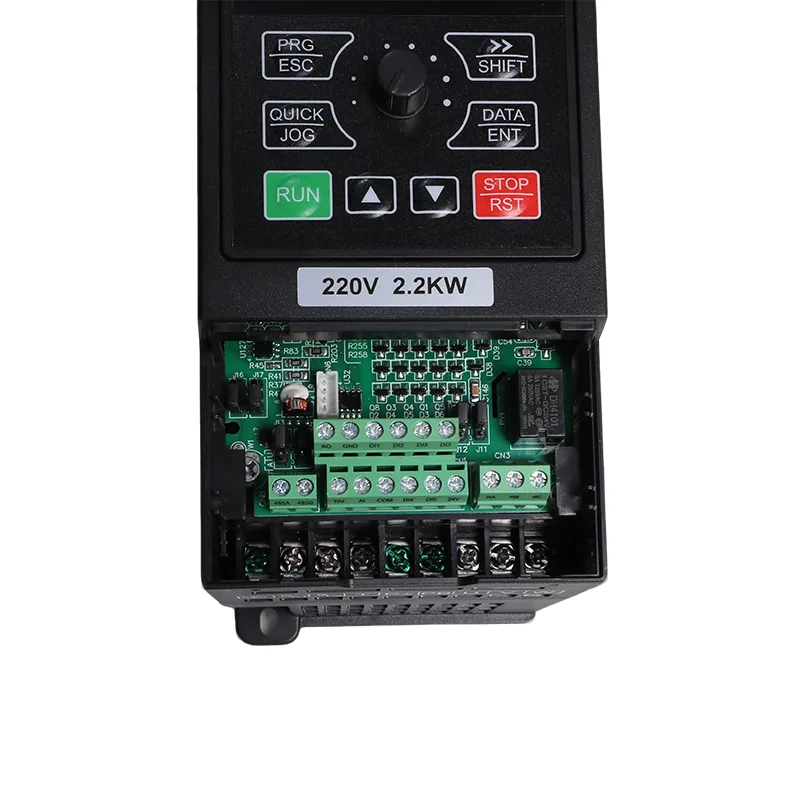

| پایانه های ورودی | 5 ورودی دیجیتال، DI5 از پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 1 ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر؛ 1 ورودی پتانسیومتر صفحه کلید |
| پایانه های خروجی | 1 خروجی پالس با سرعت بالا تا 50 کیلوهرتز؛ 1 خروجی رله؛ 1 خروجی آنالوگ 0-20 میلی آمپر یا 0-10 ولت |
| ارتباط | RS485، Modbus RTU |
| حفاظت | تشخیص اتصال کوتاه موتور در روشن شدن، افت فاز خروجی، جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، دمای بیش از حد، اضافه بار، زیر بار، نور ضعیف |
| دمای عملیاتی | -10 تا 50 درجه سانتیگراد؛ کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد |
| دمای ذخیره سازی | -20 تا 60 درجه سانتی گراد |
| رطوبت | زیر 95٪ RH، بدون تراکم |
| ارتفاع | زیر 1000 متر؛ کاهش 1% در هر 100 متر از 1000 تا 3000 متر |
| لرزش | زیر 5.9 متر بر ثانیه (0.6 گرم) |
| محوطه | IP20، پایه دیواری یا کابینت، نصب عمودی |
| سیستم توزیع | TN، TT |
| EMC / ایمنی | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
سری iMaster VFD-PC10 مدیریت پمپ خورشیدی را با کنترل موتور با فرکانس متغیر ترکیب می‌کند و مدل‌های 4.0 کیلووات و 5.5 کیلووات را برای طیف وسیعی از کاربردهای صنعتی و جابجایی آب مناسب می‌سازد.
برای تاسیساتی که هم به پمپ فتوولتائیک و هم به کنترل موتور معمولی نیاز دارند، پمپ خورشیدی 3 فاز 4.0kW/5.5kW 380V و اینورتر VFD همه منظوره را می توان برای وظیفه مورد نظر مشخص کرد و بر اساس آن پیکربندی کرد.
برای سیستم‌های آبی که نیاز به تنظیم فشار دارند، عملکرد PID داخلی می‌تواند از یک سیگنال بازخورد مناسب برای تنظیم عملکرد موتور حول یک نقطه تنظیم پیکربندی شده استفاده کند. با یک فرستنده فشار مناسب انتخاب شده و پارامترهای کنترلی به درستی پیکربندی شده، درایو می تواند فشار سیستم را با تغییر تقاضا تنظیم کند. تنظیمات نهایی به پمپ، موتور و کاربرد بستگی دارد.
PID داخلی از کنترل فشار، جریان یا دما در حلقه بسته پشتیبانی می کند. نقطه تنظیم و منابع بازخورد از طریق پارامترهای گروه FC موجود انتخاب می شوند.
حالت همه منظوره از کنترل SVC و V/F، ظرفیت اضافه بار 150 درصد به مدت 60 ثانیه و ارتباط RS485 با Modbus RTU پشتیبانی می کند.
P8-00 = 1: حالت پمپ خورشیدی. P8-00 = 0: حالت اینورتر همه منظوره. CSIVEI می تواند حالت عملیات و پارامترهای درخواستی را قبل از حمل و نقل تنظیم کند.
واحد 4 کیلوواتی یک رشته را اجرا می کند، بنابراین رشته طولانی تر ساخته شده تا به پنجره 550 تا 750 VDC برسد. واحد 5.5 کیلوواتی تقریباً به دو برابر وات آرایه نیاز دارد که دسترسی به آن با دو رشته موازی 18 آسان تر است. هر دو زیر حداکثر 900 VDC باقی می مانند.
بله، و این رایج ترین نصب است. پمپ و کابل کشی را به حال خود رها کنید، آرایه و قطع کننده DC را اضافه کنید و منبع موجود را به R، S و T سیم کشی کنید. P8-15 را برای سوئیچینگ خودکار روی 0 تنظیم کنید. خورشیدی بار روز را حمل می کند و زمانی که خورشید کافی وجود ندارد، شبکه کنترل می شود.
یک سوئیچ شناور یا سطح را روی DI2 یا DI3 قرار دهید. قطبیت ترمینال در F6-10 تنظیم شده است، بنابراین هر یک از ترتیبات تماس کار می کند. همچنین می توانید با تنظیم P8-18 روی 1 و تنظیم آستانه کامل در P8-19 و تاخیر خواب در P8-20 از تشخیص سطح آب با هوش مصنوعی استفاده کنید.
رایج ترین آنها انرژی خورشیدی ضعیف A01، پر بودن مخزن A02، کمبود آب A03 و زیر بار موتور A04 است. خطاهای سخت افزاری E01 تا E30 جریان اضافه، اضافه ولتاژ، کم ولتاژ، افت فاز و دمای اضافی را پوشش می دهند، با E43 برای یک پروب سطح شکست خورده و E44 برای شرایط زیر بار که روشن نمی شود.
بله. حفاظت از افت فاز خروجی و تشخیص اتصال کوتاه موتور در هنگام روشن شدن، همراه با اضافه جریان، اضافه ولتاژ، ولتاژ پایین، دما و اضافه بار استاندارد هستند.
بله. در حالت همه منظوره یک اینورتر سه فاز استاندارد برای فن ها، دمنده ها، کمپرسورها و پمپ های فرآیندی با کنترل SVC یا V/F، PID و Modbus است. آن را در آن حالت سفارش دهید و برای کار پیکربندی شده می رسد. و یک واحد خریداری شده در حالت پمپ خورشیدی را می توان پس از آن با P8-00 جابجا کرد.
بله. رتبه‌بندی موتور، پیکربندی پنل و تنظیمات مربوط به سایت را که می‌خواهید به ما بگویید و ما آنها را قبل از خروج دستگاه بارگذاری می‌کنیم. این باعث صرفه‌جویی در زمان راه‌اندازی در محل می‌شود و دلیل بسیاری از توزیع‌کنندگان به‌جای پیش‌فرض خرید پیکربندی‌شده است.
