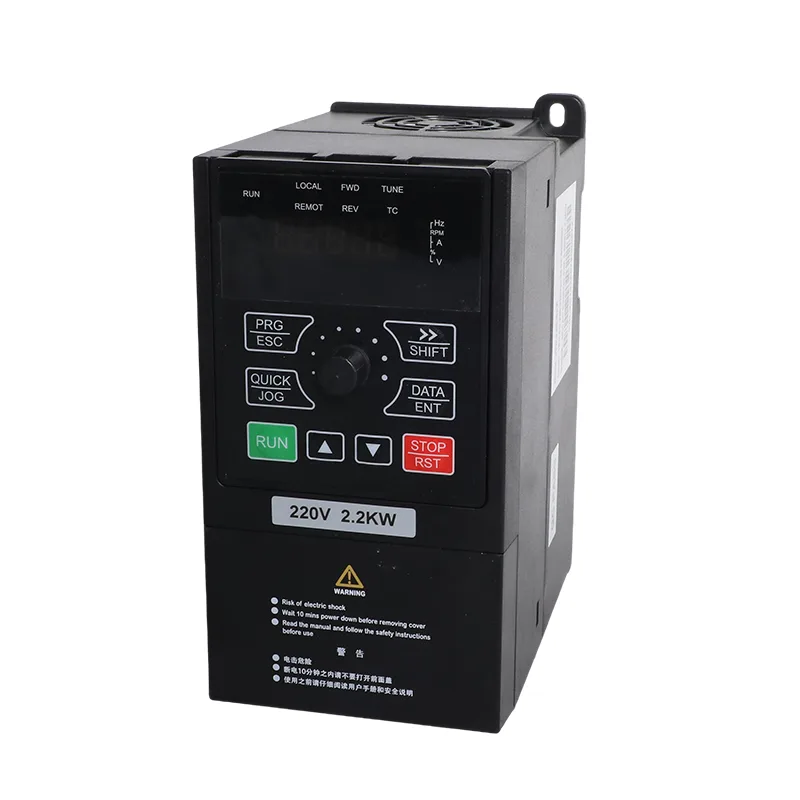

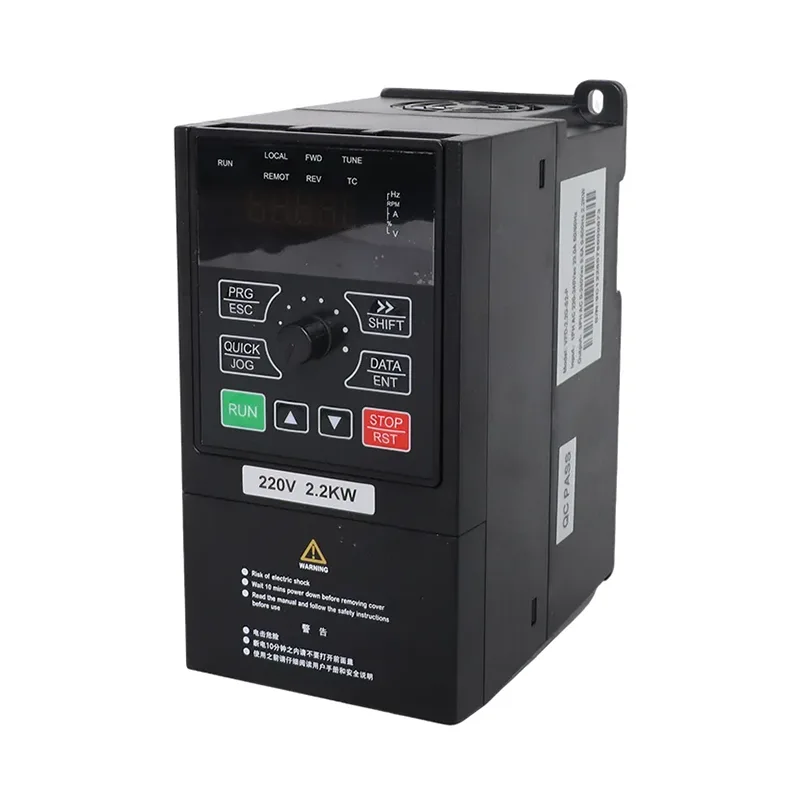

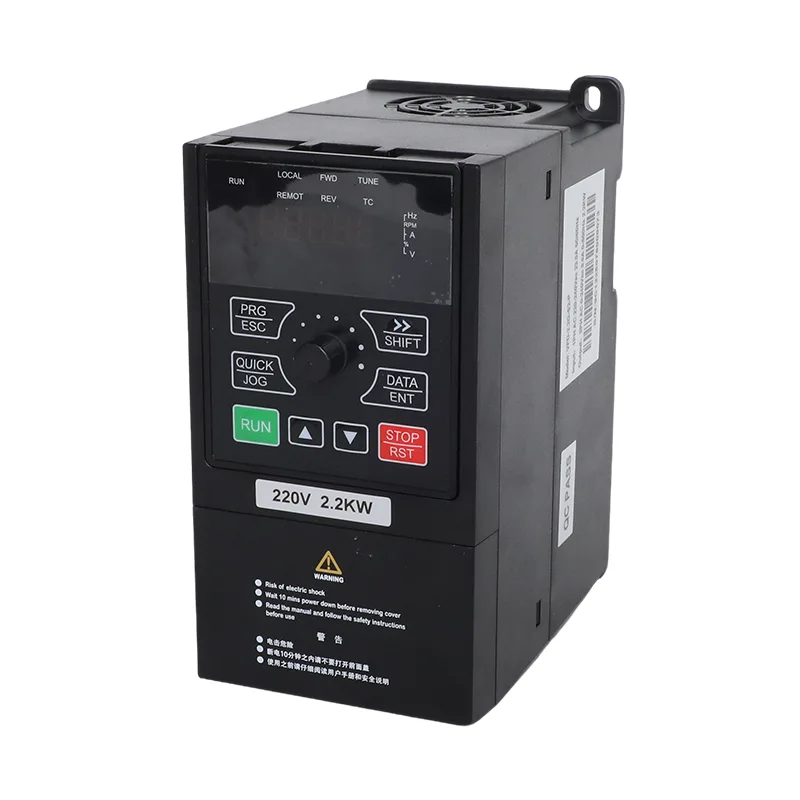

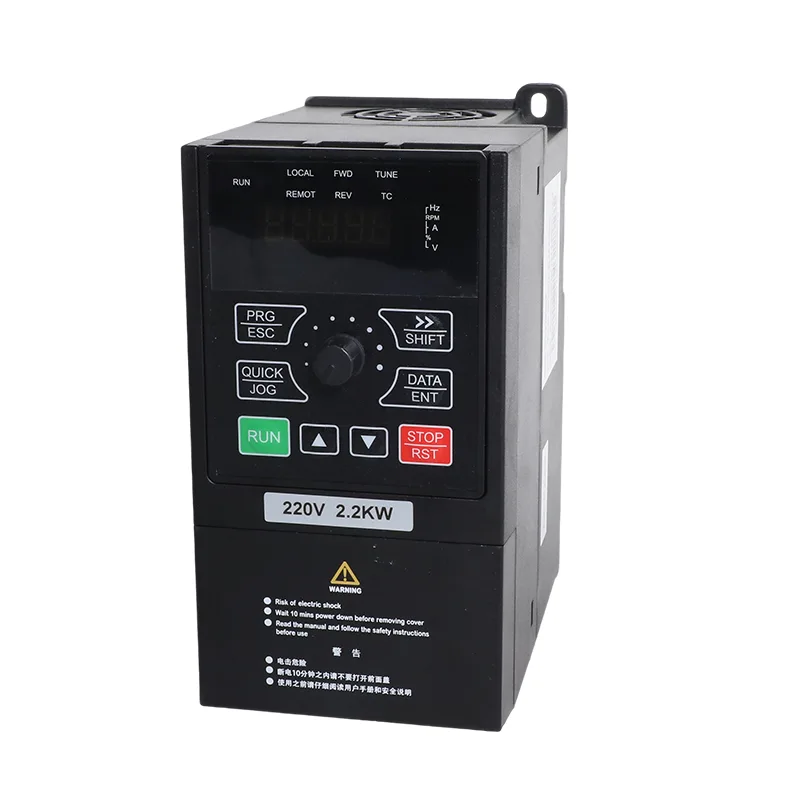

پمپ خورشیدی 4.0kW/5.5kW 1 فاز 230V و اینورتر VFD همه منظوره CSIVEI برای سایت هایی در نظر گرفته شده است که نیاز به کارکردن موتورهای 4.0 کیلووات یا 5.5 کیلووات دارند اما دارای منبع AC تک فاز به جای اتصال سه فاز هستند. VFD-PC10-4.0G-S2-MK جریان خروجی 17 آمپر را ارائه می دهد، در حالی که VFD-PC10-5.5G-S2-MK جریان 25 A را ارائه می دهد. جریان های ورودی AC فهرست شده آنها به ترتیب 32 A و 45 A هستند، بنابراین مدار تغذیه، قطع کننده و کابل باید برای جریان واقعی انتخاب شوند.
در سمت DC، درایو یک آرایه فتوولتائیک پیکربندی شده برای محدودیت های ولتاژ خود را می پذیرد. محدوده MPPT توصیه شده 250-350 VDC، محدوده ولتاژ مدار باز آرایه توصیه شده 360-430 VDC و حداکثر ولتاژ ورودی DC 450 VDC است. این محدودیت‌ها به‌ویژه زمانی که رشته‌ها به صورت موازی متصل می‌شوند یا زمانی که آرایه در شرایط سرد کار می‌کند، که ولتاژ مدار باز ماژول می‌تواند افزایش یابد، مهم هستند.
حالت پمپ خورشیدی (P8-00 = 1): این درایو از MPPT برای پمپاژ فتوولتائیک استفاده می‌کند و عملکردهای مرتبط با پمپ از جمله کنترل در نور ضعیف، حفاظت از زیر بار و گزینه‌های کنترل سطح آب را ارائه می‌کند. هنگامی که پشتیبان گیری از شبکه بخشی از نصب است، پارامترهای تغییر و آرایش سوئیچینگ خارجی باید طبق دستورالعمل پیکربندی شوند.
حالت همه منظوره (P8-00 = 0): درایو به عنوان یک اینورتر معمولی با کنترل SVC یا V/F، PID داخلی و ارتباط RS485 Modbus RTU کار می‌کند. این حالت را می توان برای پمپ ها، فن ها، دمنده ها و سایر تجهیزات موتوری سازگار بدون استفاده از عملکرد کنترل پمپ خورشیدی استفاده کرد.
حالت عملکرد را می توان قبل از حمل و نقل تنظیم کرد و در صورت تغییر الزامات برنامه، از طریق P8-00 تغییر داد. این به توزیع‌کنندگان و نصاب‌ها راهی می‌دهد تا کاربرد مورد نظر را مشخص کنند و در عین حال گزینه پیکربندی مجدد درایو را در آینده، مشروط به رتبه‌بندی موتور، سیم‌کشی و تنظیمات پارامتر مناسب حفظ کنند.
برای پمپاژ خورشیدی، پمپ خورشیدی 4.0 کیلووات/5.5 کیلووات 1 فاز 230 ولت و اینورتر همه منظوره VFD از طرح رشته ای مخصوص مدل استفاده می کند: نسخه 4.0 کیلووات از دو رشته موازی استفاده می کند، در حالی که نسخه 5.5 کیلووات از سه رشته استفاده می کند. با ماژول های 37±1 ولت، 250 W±5 Wp، جدول 11 ماژول در هر رشته را مشخص می کند. با ماژول های 45±1 ولت، 300 W±5 Wp، 9 ماژول در هر رشته را مشخص می کند. قبل از اتصال آرایه، ولتاژ مدار باز رشته را با استفاده از داده های ماژول انتخابی و شرایط دمای محلی محاسبه کنید و آن را در محدوده های اعلام شده درایو نگه دارید.
برای نصب هایی که از مخزن ذخیره استفاده می کنند یا به در دسترس بودن آب چاه بستگی دارند، درایو از گزینه های ورودی سطح آب و حفاظت در برابر بار پشتیبانی می کند. تشخیص سطح آب هوش مصنوعی را می توان با استفاده از P8-18 پیکربندی کرد، با آستانه و تاخیر خواب از طریق P8-19 و P8-20 تنظیم شده است. رفتار بازنشانی Underload از طریق P8-26 پیکربندی شده است. این توابع به هماهنگ کردن عملکرد پمپ با سطح مخزن و در دسترس بودن آب در هنگام نصب سنسورها و پارامترهای صحیح کمک می کند.
| مورد | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| موتور قابل اجرا | 4.0 کیلو وات / 5 اسب بخار | 5.5 کیلو وات / 7.5 اسب بخار |
| ظرفیت اسمی | 5.9 کیلو ولت آمپر | 11 کیلو ولت آمپر |
| جریان ورودی | 32 الف | 45 A |
| جریان خروجی | 17 A | 25 A |
| ولتاژ ورودی AC | AC 1 PH 220 V (-15%) تا 240 V (+10%) | |
| حداکثر ولتاژ ورودی DC | 450 VDC | |
| محدوده Voc توصیه شده | 360 تا 430 VDC | |
| محدوده MPPT توصیه شده | 250 تا 350 VDC | |
| محدوده ولتاژ شروع | 160 تا 450 VDC، پارامتر قابل تنظیم است | |
| ولتاژ خروجی نامی | 3 PH یا 1 PH 220 V AC | |
| سطح سر و صدا | حداکثر 50 dBA |
| مدل | ماژول های 37±1 ولت، 250 وات ± 5 Wp | ماژول های 1±45 ولت، 300 وات ± 5 Wp | ||
| ماژول ها در هر رشته | رشته ها | ماژول ها در هر رشته | رشته ها | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| مورد | مشخصات |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس ورودی | ± 5٪ (47.5 تا 63 هرتز) |
| ولتاژ خروجی | 0 به ولتاژ ورودی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| حداکثر فرکانس | 0 تا 500 هرتز (کنترل SVC و V/F) |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز، به طور خودکار برای بارگذاری تنظیم می شود (تا 16 کیلوهرتز پشتیبانی می شود) |
| وضوح فرکانس | تنظیم دیجیتال 0.01 هرتز؛ تنظیم آنالوگ 0.025٪ از حداکثر فرکانس |
| حالت کنترل | کنترل برداری بدون حسگر (SVC)؛ کنترل V/F |
| گشتاور راه اندازی | 0.5 هرتز / 150٪ (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150% جریان نامی برای 60 ثانیه؛ 170% برای 12 ثانیه؛ 190% برای 1.5 ثانیه |
| افزایش گشتاور | افزایش خودکار گشتاور؛ افزایش دستی 0.1٪ تا 30.0٪ |
| منحنی V/F | منحنی خطی، چند نقطه ای و مربعی (قدرت 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| جداسازی V/F | جدایی کامل، نیمه جدایی |
| شتاب / کاهش سرعت | منحنی خطی یا S، 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس شروع 0.00 هرتز تا حداکثر فرکانس. زمان 0.0 تا 36.0 ثانیه؛ فعلی 0.0٪ تا 100.0٪ |
| کنترل JOG | فرکانس JOG 0.00 هرتز تا حداکثر فرکانس (پیش فرض 5 هرتز)؛ accel/decel 0.0 تا 6500.0 s |
| PID داخلی | بله، برای فشار، جریان یا دما حلقه بسته بدون کنترل کننده خارجی |
| AVR | هنگامی که ولتاژ شبکه نوسان می کند، ولتاژ خروجی ثابت می ماند |

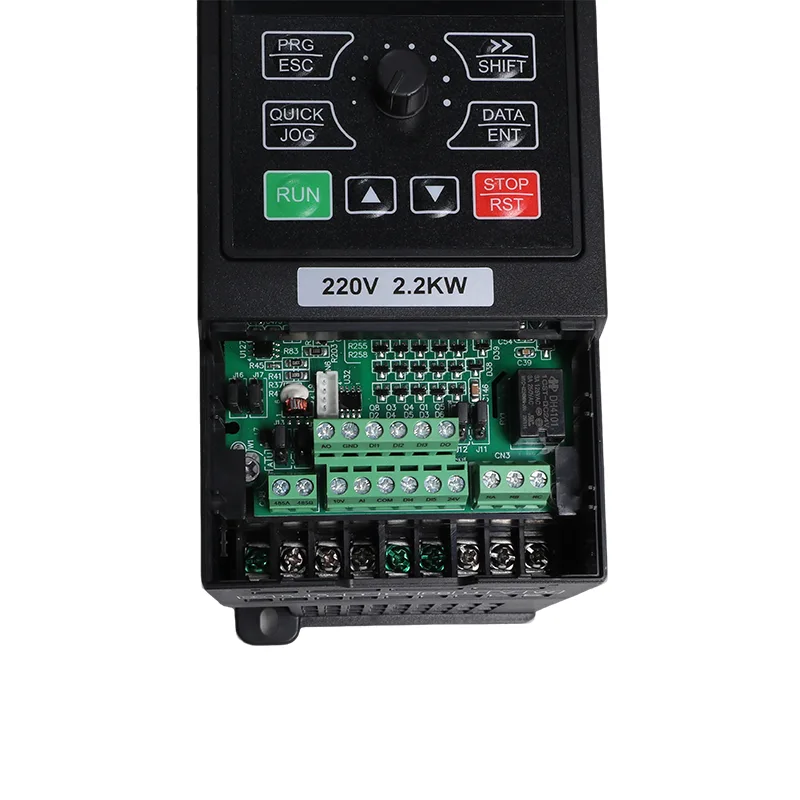

| پایانه های ورودی | 5 ورودی دیجیتال، DI5 از پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 1 ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر؛ 1 ورودی پتانسیومتر صفحه کلید |
| پایانه های خروجی | 1 خروجی پالس با سرعت بالا تا 50 کیلوهرتز؛ 1 خروجی رله؛ 1 خروجی آنالوگ 0-20 میلی آمپر یا 0-10 ولت |
| ارتباط | RS485، Modbus RTU |
| حفاظت | تشخیص اتصال کوتاه موتور در روشن شدن، افت فاز خروجی، جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، دمای بیش از حد، اضافه بار، زیر بار، نور ضعیف |
| دمای عملیاتی | -10 تا 50 درجه سانتیگراد؛ کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد |
| دمای ذخیره سازی | -20 تا 60 درجه سانتی گراد |
| رطوبت | زیر 95٪ RH، بدون تراکم |
| ارتفاع | زیر 1000 متر؛ کاهش 1% در هر 100 متر از 1000 تا 3000 متر |
| لرزش | زیر 5.9 متر بر ثانیه (0.6 گرم) |
| محوطه | IP20، پایه دیواری یا کابینت، نصب عمودی |
| سیستم توزیع | TN، TT |
| EMC / ایمنی | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
مدل های 4.0 کیلووات و 5.5 کیلووات جریان خروجی 17 آمپر و 25 آمپر را ارائه می دهند. گشتاور راه اندازی SVC روی 150% در 0.5 هرتز، با ظرفیت اضافه بار 150% جریان نامی برای 60 ثانیه مشخص شده است. رتبه بندی 32 A و 45 A ورودی-جریان آنها منبع تغذیه، قطع کننده و انتخاب صحیح کابل را ضروری می کند.
مدل 4.0 کیلوواتی از دو سیم و مدل 5.5 کیلوواتی از سه سیم استفاده می کند. آرایه را در محدوده مدار باز توصیه شده 360-430 VDC و حداکثر 450 VDC نگه دارید. از یک بریکر PV و یک جعبه ترکیب کننده برای رشته های موازی استفاده کنید.
حفاظت زیر بار و تشخیص سطح آب قابل تنظیم از خاموش شدن پمپ و راه‌اندازی مجدد منطق زمانی که ورودی‌ها و پارامترهای مناسب تنظیم شده‌اند پشتیبانی می‌کنند.
P8-00 حالت پمپ خورشیدی یا حالت همه منظوره را انتخاب می کند. دومی از کنترل SVC/V/F، PID داخلی و RS485 Modbus RTU پشتیبانی می کند.
هنگامی که آرایه بیش از 10 متر از درایو فاصله دارد، از یک دستگاه حفاظت از نوسانات نوع II استفاده کنید. راهنما توصیه می کند راکتور خروجی زمانی که کابل پمپ از 50 متر بیشتر شود.
پمپ خورشیدی 4.0 کیلووات/5.5 کیلووات 1 فاز 230 ولت و اینورتر VFD همه منظوره برای تاسیساتی در نظر گرفته شده است که به ظرفیت موتور 4.0 کیلووات یا 5.5 کیلووات نیاز دارند اما نمی توانند از منبع برق سه فاز استفاده کنند. پیکربندی پمپ خورشیدی آن برای برنامه های کاربردی آب مناسب است، در حالی که حالت همه منظوره استفاده از آن را به تجهیزات موتوری سازگار گسترش می دهد.
مدل 5.5 کیلووات دارای جریان ورودی فهرست شده 45 A است. منبع تغذیه، قطع کننده و کابل باید برای جریان نصب و الزامات الکتریکی قابل اجرا درجه بندی شوند. عملکرد خورشیدی ممکن است مقدار انرژی جذب شده از شبکه را در صورت در دسترس بودن انرژی خورشیدی کاهش دهد، اما استفاده واقعی از شبکه به آرایه، بار پمپ و شرایط عملیاتی بستگی دارد.
پیکربندی آرایه توصیه شده ظرفیت فتوولتائیک بیشتری را برای مدل 5.5 کیلوواتی با رتبه بالاتر فراهم می کند. جدول B سه رشته موازی را برای نسخه 5.5 کیلووات و دو رشته برای نسخه 4.0 کیلوواتی فهرست می کند. توان کل آرایه، ولتاژ و جریان مدار باز رشته را در برابر مشخصات ماژول و اینورتر تأیید کنید.
اتصالات PV و شبکه، دستگاه های سوئیچینگ و تنظیمات پارامتر باید از راهنمای iMaster برای حالت عملکرد انتخاب شده پیروی کنند. سوئیچ های خورشیدی و شبکه را به طور همزمان نبندید مگر اینکه مدار و ترتیب حفاظتی مشخص شده به صراحت اجازه دهد. تنظیمات راه اندازی و تغییر، از جمله P8-15، باید طبق نمودار سیم کشی سازنده اعمال شود.
اندازه کابل را با توجه به جریان آرایه، طول کابل، شرایط نصب و الزامات الکتریکی قابل اجرا تعیین کنید. از کابل مناسب برای خدمات فتوولتائیک در فضای باز استفاده کنید. راهنمای نصب، یک قطع کننده DC در ورودی PV و یک جعبه ترکیب کننده فتوولتائیک را زمانی که رشته ها به صورت موازی متصل می شوند، مشخص می کند.
حفاظت زیر بار برای تشخیص شرایطی مانند کاهش بار آب ارائه می شود. اطلاعات پارامتر ارائه شده یک سطح تشخیص 25٪، یک زمان تایید 60 ثانیه و یک تاخیر بازنشانی 120 ثانیه را فهرست می کند. اگر از پروب تراز استفاده شود و از کار بیفتد، درایو می تواند E43 را گزارش کند. آستانه ها و تأخیرهای پیکربندی شده را در برابر پمپ و نصب واقعی بررسی کنید.
بله. P8-00 حالت پمپ خورشیدی یا حالت همه منظوره را انتخاب می کند. حالت همه منظوره از کنترل SVC یا V/F، PID داخلی و Modbus RTU پشتیبانی می کند. CSIVEI می تواند حالت درخواستی را قبل از حمل و نقل تنظیم کند، و حالت عملیاتی را می توان بعداً از طریق تنظیم پارامتر زمانی که برنامه و سیم کشی مناسب هستند تغییر داد.
نام تجاری OEM و پیکربندی پارامتر قبل از ارسال را می توان در هنگام پرس و جو مورد بحث قرار داد. مقدار مورد نیاز را ارائه دهید و آثار هنری را برچسب بزنید تا CSIVEI بتواند ترتیب، قیمت و زمان‌بندی موجود را تأیید کند.
