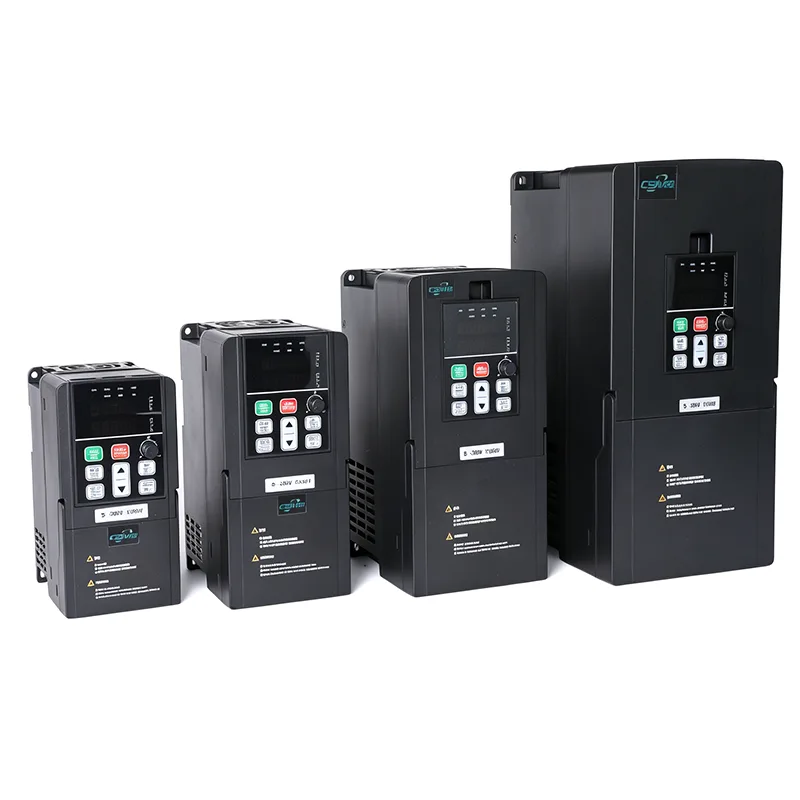

اینورتر 320 کیلووات VFD برای موتور 3 فاز

اینورتر CSIVEI 320kw VFD برای موتور 3 فاز یک درایو همه کاره سطح ورودی برای کنترل موتور سه فاز است. طراحی شده برای تجهیزات صنعتی کوچک، ماشین آلات کارگاهی و کارهای اتوماسیون سبک، عملکرد قابل اعتمادی را در فضای فشرده ارائه می دهد. دارای هر دو حالت کنترل بردار V/F و بدون حسگر، کنترلر داخلی PID و پشتیبانی از صفحه کلید خارجی یا عملکرد از راه دور. محفظه IP20 با قابلیت نصب در کنار هم امکان نصب کارآمد پانل را فراهم می کند. با پیکربندی آسان پارامتر و ساختار ناهموار، پایه محکمی را برای کاربردهای اصلی کنترل سرعت موتور فراهم می کند.

پارامترهای محصول

برنامه های کاربردی معمولی

اینورتر CSIVEI 320kw VFD برای موتور 3 فاز راه حل نهایی برای کنترل موتور با قدرت فوق العاده بالا است:

مگا پمپ ها - تامین آب در مقیاس بزرگ، ایستگاه های پمپاژ کنترل سیل

معدن و مواد معدنی - آسیاب های بزرگ آسیاب، سنگ شکن های با ظرفیت بالا

نفت و گاز – پمپ های خط لوله اصلی، استارت توربین های گاز، ایستگاه های کمپرسور

سیمان - درایوهای کوره دوار، فن های بزرگ

نیروی محرکه دریایی - پیشرانه اصلی برای شناورها

این درایو که برای عملیات سنگین مداوم مهندسی شده است، دارای مدیریت حرارتی پیشرفته، خنک کننده اضافی، و قابلیت های تشخیصی گسترده است.

ویژگی های خاص برنامه

سری CSIVEI VFD شامل عملکردهای تخصصی است که برای کاربردهای معمول صنعتی، ساده‌سازی طراحی سیستم و افزایش عملکرد طراحی شده‌اند.

PID داخلی برای کنترل پمپ و فن - ایده‌آل برای تامین آب با فشار ثابت، سیستم‌های HVAC و کاربردهای تهویه. درایو ورودی مستقیم سنسورهای فشار یا جریان را می پذیرد و به طور خودکار سرعت را برای حفظ نقطه تنظیم تنظیم می کند.

ترمز دینامیکی – واحد ترمز داخلی در مدل‌های منتخب امکان اتصال مقاومت‌های ترمز خارجی را فراهم می‌کند و امکان کاهش سریع سرعت و توقف دقیق را برای کاربردهایی مانند جرثقیل، بالابرها و سانتریفیوژها فراهم می‌کند.

Flying Start – درایو می‌تواند به آرامی یک موتور در حال چرخش را بدون توقف اولیه آن ضبط کند، و باعث حذف مزاحم در کاربردهایی با فن‌های آسیاب بادی یا بارهای آزاد شود.

حالت آتش نشانی (حالت آتش نشانی) - در برنامه های حفاظت در برابر آتش، درایو می تواند شرایط خطا را نادیده بگیرد و به کار خود ادامه دهد تا اطمینان حاصل شود که سیستم های تهویه یا تامین آب بحرانی در مواقع اضطراری فعال می مانند.

عملکرد تمیز کردن پمپ - پمپ را به صورت دوره‌ای در جهت معکوس می‌چرخاند تا از رسوب‌گذاری و انسداد در کاربردهای آب کثیف یا فاضلاب جلوگیری کند، عمر پمپ را افزایش داده و تعمیر و نگهداری را کاهش دهد.

سوالات متداول

آیا می توانم از VFD در فضای باز یا در محیط های شستشو استفاده کنم؟

درایوهای استاندارد IP20 باید در یک پنل تمیز و خشک قرار داشته باشند. برای محیط های بیرونی یا سخت، CSIVEI رتبه بندی IP بالاتری را ارائه می دهد:

IP40 - برای مکان های گرد و غبار مانند کارخانه های نساجی یا نجاری مناسب است

IP54/IP55 - مقاوم در برابر گرد و غبار و پاشش آب؛ برای محوطه های بیرونی و مناطق شستشو کار می کند

IP66 - کاملاً ضد گرد و غبار و جت های آب قدرتمند را کنترل می کند. مناسب برای فرآوری مواد غذایی، شستشوی ماشین یا استفاده در فضای باز بدون محفظه اضافی

در صورت وجود گازهای خورنده، پوشش هم‌نفس روی PCB توصیه می‌شود.

چگونه درست را انتخاب کنماینورتر 320 کیلووات VFD برای موتور 3 فازبرای موتور من؟

چند نکته را باید در نظر گرفت:

قدرت موتور - VFD باید مطابق یا کمی بزرگتر از رتبه موتور باشد.

ولتاژ ورودی - تک فاز 230 ولت یا سه فاز 400 ولت، مطمئن شوید که با منبع تغذیه شما مطابقت دارد.

نوع بار - بارهای گشتاور ثابت مانند نوار نقاله ها یا اکسترودرها معمولاً به VFD با اندازه 100 تا 120 درصد قدرت موتور نیاز دارند. بارهای گشتاور متغیر مانند فن ها و پمپ ها اغلب می توانند از یک VFD منطبق با قدرت موتور استفاده کنند، به علاوه در مصرف انرژی صرفه جویی می شود.

محیط - برای مکان‌های گرد و غبار، مرطوب یا در فضای باز، از رتبه IP بالاتر (IP40، IP54، IP66) استفاده کنید یا درایو را در یک محفظه محافظت شده قرار دهید.

ارتباط - اگر نیاز به صحبت با PLC یا SCADA دارید، بررسی کنید که درایو از پروتکل شما پشتیبانی می کند (Modbus RTU استاندارد است؛ Profibus، Ethernet/IP و غیره اختیاری هستند).

اگر نظر دومی می‌خواهید، CSIVEI یک ابزار اندازه‌گیری و پشتیبانی فنی نیز دارد.

آیا به مقاومت ترمز خارجی نیاز دارم؟

بستگی دارد. اگر به کاهش سرعت سریع نیاز دارید یا بار دارای اینرسی بالا است - مانند سانتریفیوژها، جرثقیل ها، بالابرها یا بادگیرها - بله، به یکی نیاز دارید. در درایوهایی که دارای واحد ترمز داخلی هستند، مقاومت انرژی احیا کننده را کنترل می کند تا از خطاهای اضافه ولتاژ جلوگیری کند و زمان توقف را کوتاه کند. برای فن ها و پمپ هایی با سرعت کندتر، معمولاً می توانید از آن صرف نظر کنید.

چه محافظت هایی در درایو تعبیه شده است؟

درایوهای CSIVEI شامل مجموعه ای محکم از حفاظت ها هستند: اضافه ولتاژ، کم ولتاژ، جریان بیش از حد، اتصال کوتاه، دمای بیش از حد (هیت سینک)، کاهش فاز در ورودی یا خروجی، و اضافه بار موتور (اضافه بار حرارتی الکترونیکی، I²t). اینها به کارکرد قابل اعتماد کارها و افزایش عمر تجهیزات کمک می کنند.

آیا می توانم چندین موتور را از یک VFD راه اندازی کنم؟

بله، می‌توانید چندین موتور را به‌صورت موازی از یک درایو اجرا کنید، به شرطی که: مجموع مصرف جریان در محدوده رتبه‌بندی خروجی درایو باقی بماند، هر موتور حفاظت اضافه بار حرارتی خود را داشته باشد، و از کنترل V/F استفاده کنید (کنترل برداری برای راه‌اندازی‌های چند موتوره توصیه نمی‌شود). این برای آرایه‌های فن، بخش‌های نوار نقاله یا ایستگاه‌های پمپ که در آن موتورها با سرعت یکسانی کار می‌کنند، رایج است.

مورد مشتری: فن تهویه صنعتی

یک مرکز تولید مبلمان به کنترل دقیق جریان هوا برای سیستم جمع آوری گرد و غبار نیاز داشت. اجرای مداوم فن ها با سرعت کامل ناکارآمد بود و صدای بیش از حد ایجاد می کرد.

راه حل: یک اینورتر 320 کیلوواتی VFD CSIVEI برای موتور 3 فاز بر روی فن اصلی اگزوز نصب شده بود، با یک سنسور فشار که فشار کانال را کنترل می کند تا سرعت فن را تنظیم کند.

نتایج:

سرعت فن به طور خودکار برای مطابقت با نیاز جمع آوری گرد و غبار تنظیم می شود

صرفه جویی در انرژی 45٪ در طول عملیات بار جزئی

سطح نویز 12 دسی بل کاهش یافته و شرایط کاری را بهبود می بخشد

کاهش سایش مکانیکی بر یاتاقان ها و تسمه های فن

این سیستم در حال حاضر هر دو انطباق با محیط زیست و اهداف بهره وری عملیاتی را برآورده می کند.
