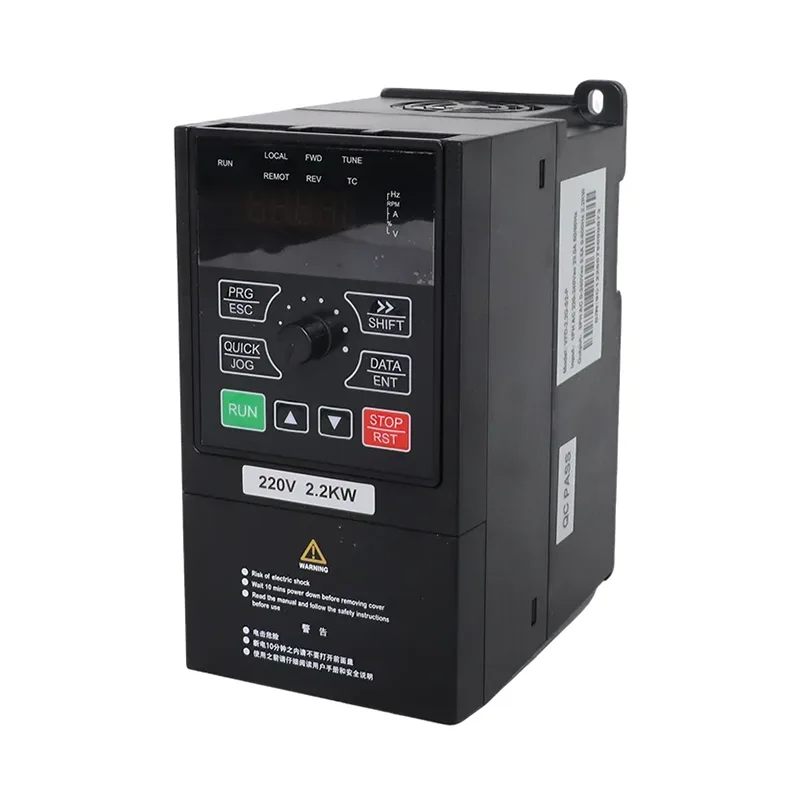

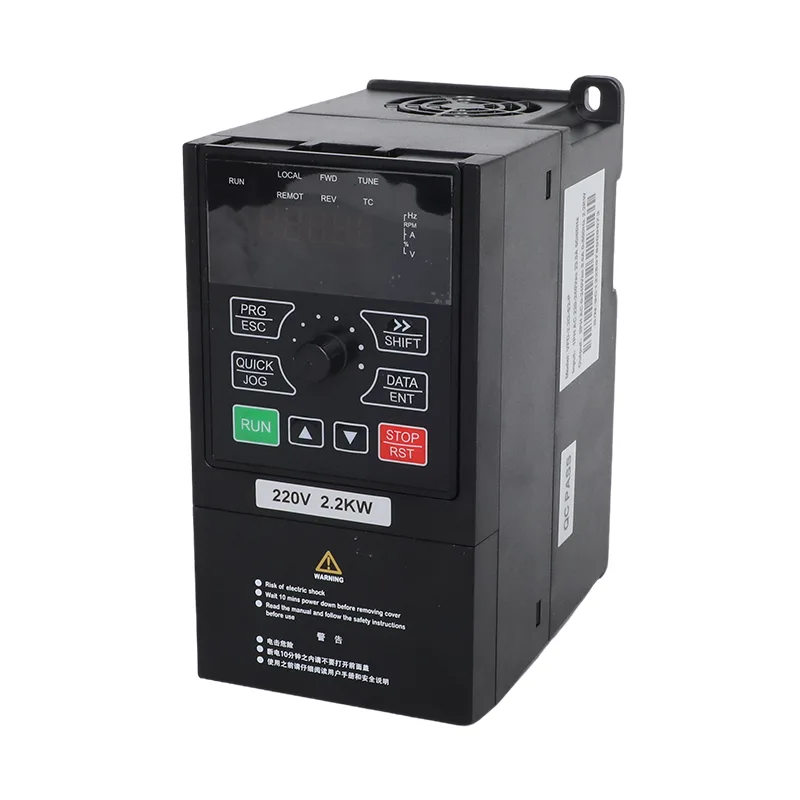

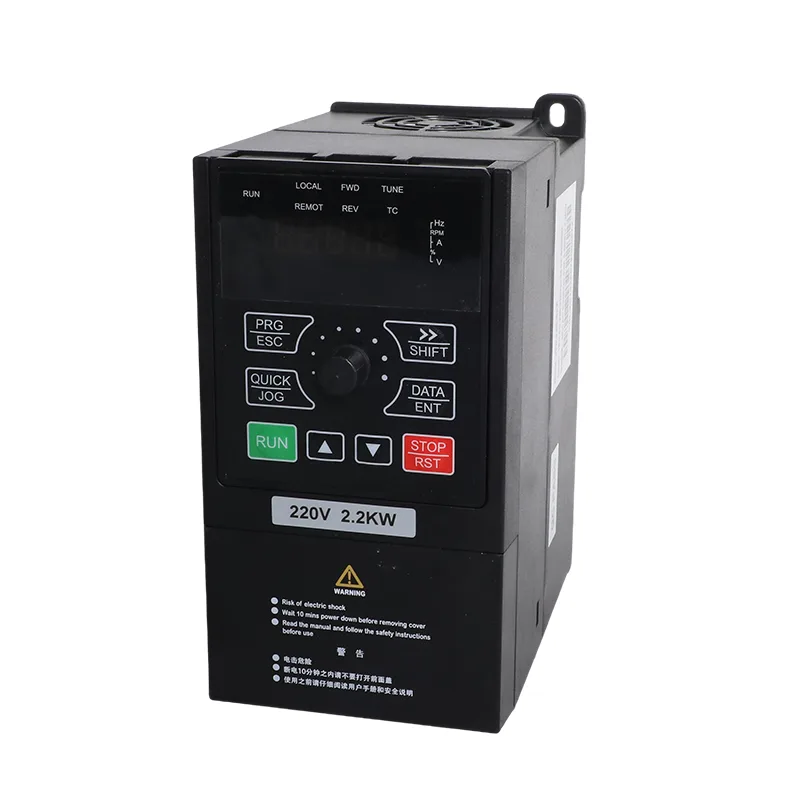

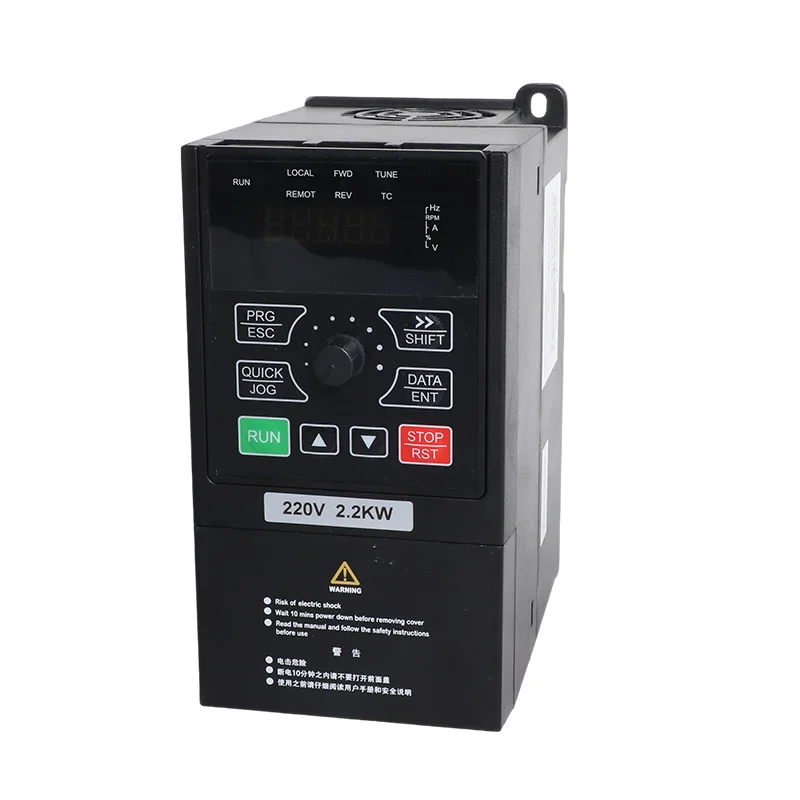

پمپ خورشیدی 3 فاز 380 ولت و اینورتر VFD همه منظوره 30kW/37kW در دو مدل VFD-PC10-30G-T4-MK و VFD-PC10-37G-T4-MK موجود است. هر دو از یک ورودی AC سه فاز استفاده می کنند و از پمپ خورشیدی یا عملکرد همه منظوره مطابق با پیکربندی انتخاب شده پشتیبانی می کنند.
در کاربردهای پمپ خورشیدی، درایو موتور پمپ را با استفاده از نیروی یک آرایه فتوولتائیک کنترل می کند. در حالت همه منظوره، کنترل موتور با فرکانس متغیر را برای تجهیزات صنعتی سازگار فراهم می کند. انتخاب مدل به توان و جریان نامی موتور، شرایط عملکرد پمپ، منبع توان موجود و عملکردهای کنترلی مورد نیاز بستگی دارد.
برای پمپ خورشیدی 30 کیلووات/37 کیلووات 3 فاز 380 ولت و اینورتر VFD همه منظوره، حالت کار از طریق پارامتر P8-00 مطابق با پیکربندی مدل قابل اجرا انتخاب می‌شود.
حالت پمپ خورشیدی برای کاربردهای پمپ ارائه شده توسط یک آرایه فتوولتائیک در نظر گرفته شده است. عملکردهای کنترلی فهرست شده برای این حالت شامل ردیابی نقطه حداکثر توان (MPPT) و منطق حفاظت در برابر نور ضعیف است.
آرایه PV باید در محدوده ولتاژ DC مشخص شده درایو پیکربندی شود. خروجی پمپ به توان خورشیدی موجود، نیاز موتور، مشخصات پمپ و شرایط محل بستگی دارد.
در مواردی که نیاز به پشتیبان گیری از شبکه یا ژنراتور است، آرایش سوئیچینگ ورودی و سیم کشی باید از نمودار مدل قابل اجرا پیروی کند. به جای اینکه فرض کنید همه عملکردهای تغییر در درایو وجود دارند، تأیید کنید که آیا اجزای سوئیچینگ خارجی برای نصب انتخابی مورد نیاز است یا خیر.
حالت همه منظوره برای تجهیزات سازگار موتوری که به کنترل فرکانس متغیر نیاز دارند در نظر گرفته شده است. توابع ذکر شده شامل کنترل SVC و V/F، PID داخلی، شتاب و کاهش سرعت قابل تنظیم و ارتباط Modbus RTU می باشد.
حالت عملکرد و تنظیمات پارامتر باید در طول راه اندازی ایجاد شود. هنگام پیکربندی منبع کنترل، داده‌های موتور، پایانه‌های ورودی و دستورات عملیاتی، راهنمای کاربر را برای مدل دقیق دنبال کنید.
| مورد | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| موتور قابل اجرا | 30 کیلو وات / 40 اسب بخار | 37 کیلو وات / 50 اسب بخار |
| جریان ورودی | 57 الف | 69 الف |
| جریان خروجی | 60 A | 75 الف |
| ولتاژ ورودی AC | AC 3 PH 380 V (-15%) تا 440 V (+10%) | |
| حداکثر ولتاژ ورودی DC | 900 VDC | |
| محدوده Voc توصیه شده | 550 تا 750 VDC | |
| محدوده MPPT توصیه شده | 450 تا 600 VDC | |
| محدوده ولتاژ شروع | 300 تا 900 VDC، پارامتر قابل تنظیم است | |
| محدوده فرکانس خروجی | 0 تا 500.00 هرتز | |
| سطح سر و صدا | حداکثر 65 dBA |
| مدل | ماژول های 37±1 ولت، 250 وات ± 5 Wp | ماژول های 1±45 ولت، 300 وات ± 5 Wp | ||
| ماژول ها در هر رشته | رشته ها | ماژول ها در هر رشته | رشته ها | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
هنگام برنامه‌ریزی آرایه PV، پیکربندی‌های بالا را به‌عنوان ترتیبات مرجع به جای قوانین اندازه‌گیری جهانی در نظر بگیرید. قبل از نهایی کردن آرایه، مشخصات ماژول، شرایط عملکرد پمپ و الزامات سایت را تأیید کنید.
طراحی رشته PV باید ولتاژ مدار باز واقعی (Voc)، ولتاژ کاری، ضرایب دمای ماژول و حداقل دمای سایت را در نظر بگیرد. بررسی کنید که رشته Voc محاسبه شده در هوای سرد از حداکثر ولتاژ ورودی DC درایو تجاوز نمی کند و ولتاژ عملیاتی مورد انتظار با محدوده MPPT آن سازگار است. پیکربندی نهایی همچنین باید رتبه موتور پمپ، کل هد دینامیکی، نیاز روزانه آب و شرایط خورشیدی سایت را در نظر بگیرد.
| مورد | مشخصات |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس ورودی | ± 5٪ (47.5 تا 63 هرتز) |
| ولتاژ خروجی | 0 به ولتاژ ورودی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| حداکثر فرکانس | 0 تا 500 هرتز (کنترل SVC و V/F) |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز، به طور خودکار برای بارگذاری تنظیم می شود (تا 16 کیلوهرتز پشتیبانی می شود) |
| وضوح فرکانس | تنظیم دیجیتال 0.01 هرتز؛ تنظیم آنالوگ 0.025٪ از حداکثر فرکانس |
| حالت کنترل | کنترل برداری بدون حسگر (SVC)؛ کنترل V/F |
| گشتاور راه اندازی | 0.5 هرتز / 150٪ (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150% جریان نامی برای 60 ثانیه؛ 170% برای 12 ثانیه؛ 190% برای 1.5 ثانیه |
| افزایش گشتاور | افزایش خودکار گشتاور؛ افزایش دستی 0.1٪ تا 30.0٪ |
| منحنی V/F | منحنی خطی، چند نقطه ای و مربعی (قدرت 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| جداسازی V/F | جدایی کامل، نیمه جدایی |
| شتاب / کاهش سرعت | منحنی خطی یا S، 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس شروع 0.00 هرتز تا حداکثر فرکانس. زمان 0.0 تا 36.0 ثانیه؛ فعلی 0.0٪ تا 100.0٪ |
| کنترل JOG | فرکانس JOG 0.00 هرتز تا حداکثر فرکانس (پیش فرض 5 هرتز)؛ accel/decel 0.0 تا 6500.0 s |
| PID داخلی | بله، برای فشار، جریان یا دما حلقه بسته بدون کنترل کننده خارجی |
| AVR | هنگامی که ولتاژ شبکه نوسان می کند، ولتاژ خروجی ثابت می ماند |

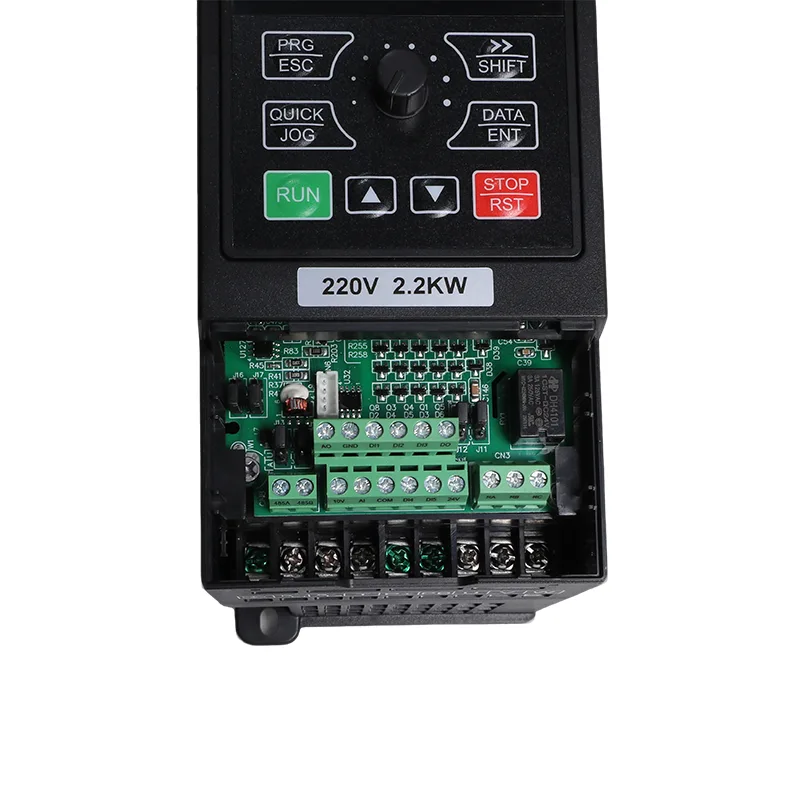

| پایانه های ورودی | 5 ورودی دیجیتال، DI5 از پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 1 ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر؛ 1 ورودی پتانسیومتر صفحه کلید |
| پایانه های خروجی | 1 خروجی پالس با سرعت بالا تا 50 کیلوهرتز؛ 1 خروجی رله؛ 1 خروجی آنالوگ 0-20 میلی آمپر یا 0-10 ولت |
| ارتباط | RS485، Modbus RTU |
| حفاظت | تشخیص اتصال کوتاه موتور در روشن شدن، افت فاز خروجی، جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، دمای بیش از حد، اضافه بار، زیر بار، نور ضعیف |
| دمای عملیاتی | -10 تا 50 درجه سانتیگراد؛ کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد |
| دمای ذخیره سازی | -20 تا 60 درجه سانتی گراد |
| رطوبت | زیر 95٪ RH، بدون تراکم |
| ارتفاع | زیر 1000 متر؛ کاهش 1% در هر 100 متر از 1000 تا 3000 متر |
| لرزش | زیر 5.9 متر بر ثانیه (0.6 گرم) |
| محوطه | IP20، پایه دیواری یا کابینت، نصب عمودی |
| سیستم توزیع | TN، TT |
| EMC / ایمنی | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
درایو دارای حداکثر ولتاژ ورودی DC 900 VDC و محدوده کاری MPPT توصیه شده 450-600 VDC است. این مقادیر اهداف مختلفی را دنبال می کنند: حداکثر ولتاژ ورودی یک حد بالایی است، در حالی که محدوده MPPT مربوط به عملکرد عادی فتوولتائیک است.
ولتاژ مدار باز و ولتاژ عملیاتی آرایه باید به طور جداگانه در طول طراحی سیستم ارزیابی شوند. از حداکثر ولتاژ ورودی به عنوان ولتاژ کاری هدف برای آرایه PV استفاده نکنید.
روش‌های کنترل فهرست‌شده، کنترل بردار بدون حسگر (SVC) و کنترل V/F هستند. تحت SVC، گشتاور شروع مشخص شده 150٪ در 0.5 هرتز است. محدوده سرعت ذکر شده 1:100، با دقت پایداری سرعت ± 0.5٪ است.
عملکرد واقعی موتور به پارامترهای موتور، ویژگی های بار، شرایط نصب و تنظیمات راه اندازی بستگی دارد.
عملکرد PID داخلی را می توان برای برنامه های کنترل حلقه بسته شامل فشار، جریان یا دما، که در آن سنسورها و پیکربندی سیستم مورد نیاز ارائه می شود، استفاده کرد.
ارتباط از طریق RS485 با استفاده از Modbus RTU انجام می شود. ورودی ها و خروجی های دیجیتال و آنالوگ موجود از عملکردهای کنترل و نظارت پیکربندی شده پشتیبانی می کنند.
عملکردهای حفاظتی جایگزین انتخاب صحیح موتور، حفاظت الکتریکی، شیوه های سیم کشی یا راه اندازی سیستم نمی شوند.
رتبه بندی اضافه بار ذکر شده عبارتند از:
| سطح اضافه بار | مدت زمان |
|---|---|
| 150 درصد جریان نامی | 60 ثانیه |
| 170 درصد جریان نامی | 12 ثانیه |
| 190 درصد جریان نامی | 1.5 ثانیه |
این رتبه بندی ها ظرفیت اضافه بار کوتاه مدت مشخص شده را توصیف می کند. آنها به خودی خود برای نیازهای راه اندازی پمپ خاص مناسب نیستند. جریان نامی موتور، زمان شتاب و مشخصات بار باید در حین انتخاب بررسی شوند.
مناسب برای ارزیابی در سیستم های پمپاژ آبیاری که رتبه موتور، وظیفه پمپاژ و آرایه PV موجود با مشخصات درایو مطابقت دارند. نیاز آب، کل هد و شرایط خورشیدی سایت باید هنگام پیکربندی سیستم در نظر گرفته شود.
می تواند برای پمپ های ورودی و انتقال آب خام سازگار در نظر گرفته شود. قبل از انتخاب مدل، جریان موتور، فرکانس کاری مورد نیاز، الزامات کنترل و هرگونه ترتیب برق پشتیبان را تأیید کنید.
در حالت همه منظوره، درایو را می توان برای کاربردهای پمپ صنعتی سازگار، از جمله انتقال آب فرآیند، گردش آب خنک کننده و سایر سیستم های موتور محرک که نیاز به کنترل فرکانس متغیر دارند، استفاده کرد.
برای تاسیسات با در دسترس بودن شبکه محدود یا متغیر، درایو را می توان به عنوان بخشی از یک سیستم پمپاژ خورشیدی با یک منبع پشتیبان طراحی شده مناسب ارزیابی کرد. منبع پشتیبان، ترتیب تغییر و ترتیب عملکرد باید برای نصب خاص تأیید شود.
پلاک موتور، جریان نامی، ولتاژ، توان و شرایط عملیاتی را بررسی کنید. قدرت نامی درایو به تنهایی برای ایجاد سازگاری با هر موتور پمپ کافی نیست.
مشخصات ماژول را تأیید کنید و ولتاژ رشته را در کمترین دمای مورد انتظار سایت محاسبه کنید. اطمینان حاصل کنید که حداکثر Voc محاسبه شده در محدوده ورودی DC درایو باقی می ماند و عملکرد عادی با محدوده MPPT سازگار است.
اگر عملیات شبکه یا ژنراتور مورد نیاز است، ولتاژ منبع AC، فرکانس، ظرفیت، سیم‌کشی و اجزای تعویض مشخص شده برای نصب را بررسی کنید. بدون پیروی از نمودار سیم کشی مدل، منابع برق را وصل یا تعویض نکنید.
برای کابل های موتور بیشتر از 50 متر، دستورالعمل های مربوط به راکتور خروجی و طول کابل های مجاز را بررسی کنید. طول کابل، عایق موتور و شرایط نصب بر مناسب بودن اتصال خروجی تأثیر می گذارد.
دمای محیط، ارتفاع، تهویه و شرایط محوطه را در نظر بگیرید. زمانی که نصب از شرایط عملیاتی مشخص شده فراتر می رود، الزامات کاهش سطح باید اعمال شود.
محفظه IP20 در برابر نفوذ آب محافظت نمی کند. درایو را در محیط و محفظه ای مناسب با درجه حفاظتی مشخص شده، دما و شرایط تهویه آن نصب کنید.
نه رشته از 18 ماژول در 250 وات، یا نه رشته از 15 در 300 وات، که 162 یا 135 ماژول است. آن را به عنوان نقطه شروع و اندازه در برابر حجم آب روزانه و کل هد در نظر بگیرید، زیرا آرایه خروجی را تعیین می کند نه رتبه موتور.
بله. هر منبع سه فاز 380 ولت در R، S و T به عنوان منبع پشتیبان کار می کند. P8-15 را روی 2 تنظیم کنید تا اجباری به کار برق یا ژنراتور بپردازد یا برای سوئیچینگ خودکار روی 0 تنظیم کنید. ابتدا پایداری ولتاژ ژنراتور را تأیید کنید، زیرا درایو مانند هر اینورتر با اضافه ولتاژ یا کم ولتاژ کار می کند.
در داخل خانه، دور از نور مستقیم خورشید، بدون گاز خورنده یا قابل اشتعال، بدون گرد و غبار رسانا. محیط -10 درجه سانتی گراد تا 50 درجه سانتی گراد با کاهش دمای بالاتر از 40 درجه سانتی گراد، رطوبت زیر 95٪ RH بدون تراکم، ارتفاع زیر 1000 متر بدون کاهش، ارتعاش زیر 5.9 متر بر ثانیه. محفظه دارای IP20 است، بنابراین یک کابینت یا یک پمپ خانه تمیز مورد نیاز است.
دفترچه راهنما پمپی را توصیه می کند که در آن پمپ بیش از 50 متر از درایو فاصله داشته باشد که در این مقیاس رایج است. این عایق موتور را در برابر ولتاژ بازتابی روی کابل های طولانی محافظت می کند و خطر خرابی سیم پیچ را در سال های بعد از کار کاهش می دهد.
150 درصد جریان نامی برای 60 ثانیه، 170 درصد برای 12 ثانیه و 190 درصد برای 1.5 ثانیه. در واحد 37 کیلووات که 112.5 A برای یک دقیقه است، برای شروع هجوم یک شناور بزرگ و برای بارهای گذرا کافی است.
بله. آن را در حالت همه منظوره سفارش دهید و P8-00 بر این اساس قبل از ارسال تنظیم می شود، که به شما یک اینورتر استاندارد با کنترل SVC یا V/F، PID، Modbus و مجموعه حفاظت کامل می دهد. حالت پمپ خورشیدی گزینه دیگر است. به ما بگویید که پروژه به کدام یک نیاز دارد. یک واحد در حالت پمپ خورشیدی پس از آن با P8-00 در 0 به همه منظوره تبدیل می شود، که به جای بازگشت یک تغییر پارامتر است.
رتبه پمپ، کل هد، حجم آب روزانه و مکان سایت را برای ما ارسال کنید، و ما با مدل درایو، پیکربندی آرایه و لیست حفاظت DC به عنوان یک بسته باز خواهیم گشت. قیمت‌ها، زمان تحویل و شرایط OEM با هم نقل‌قول می‌کنند، بنابراین می‌توانید همه چیز را در یک سند به مشتری خود ببرید.
