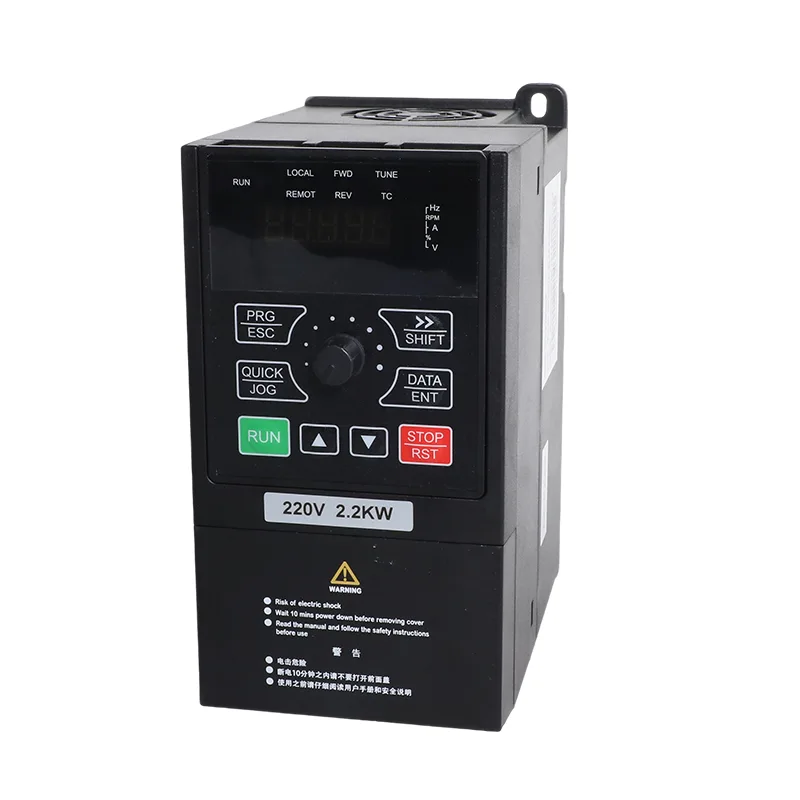

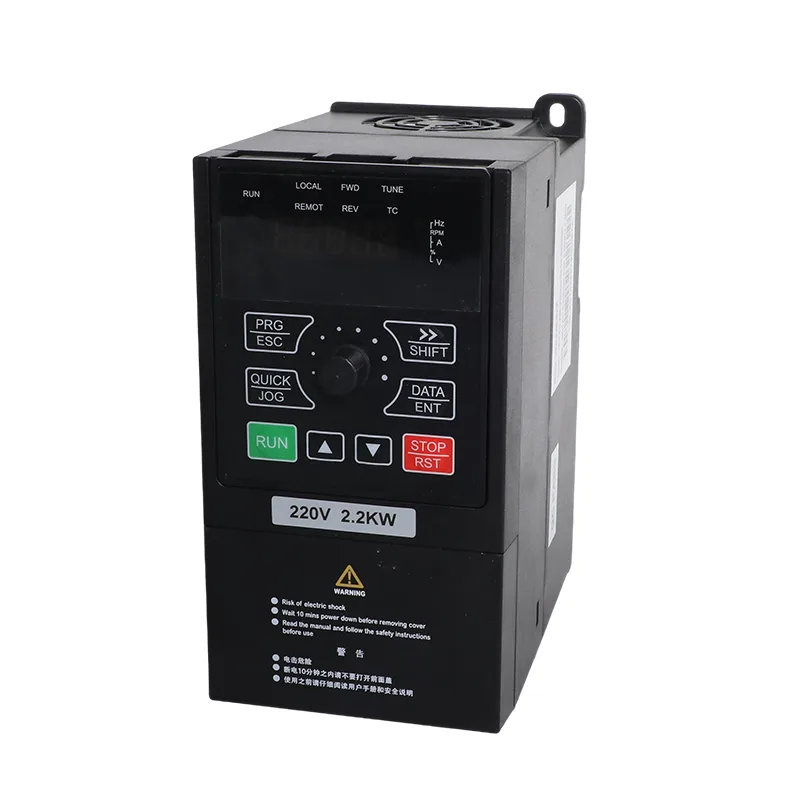

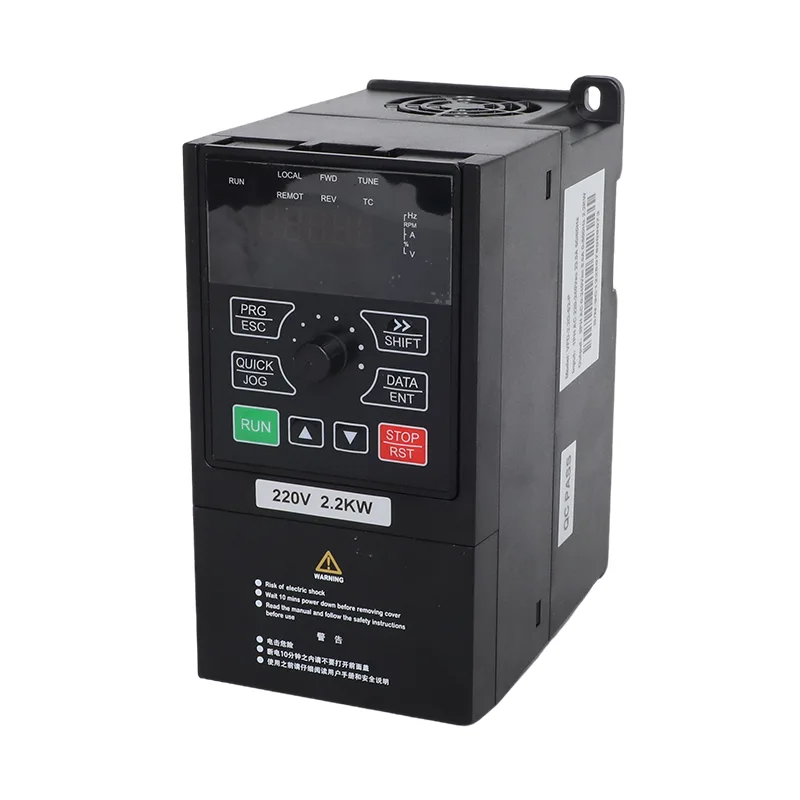

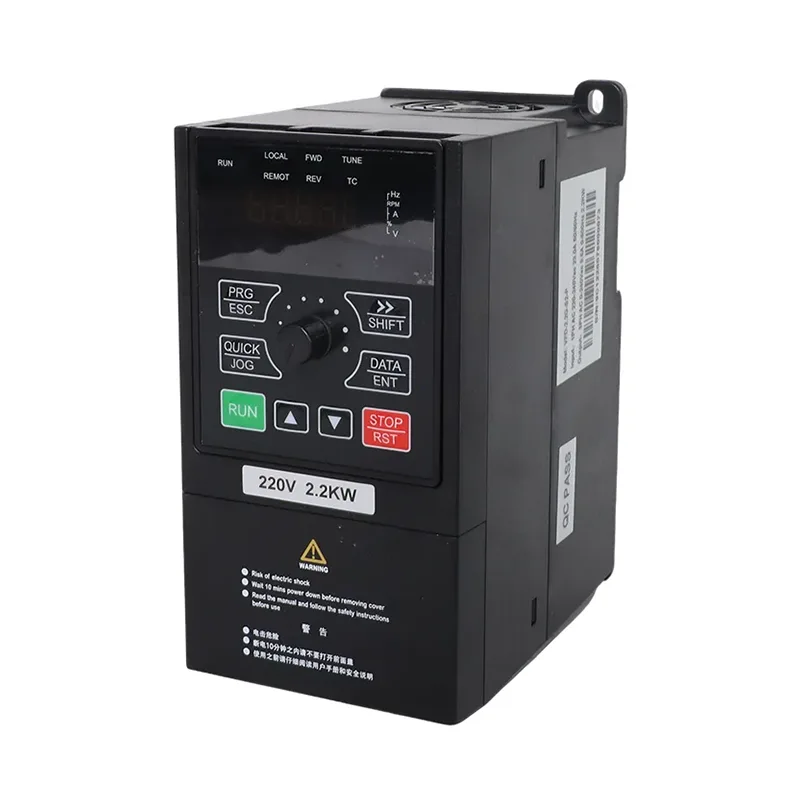

سری CSIVEI iMaster VFD-PC10 شامل مدل های اینورتر سه فاز 15 کیلووات، 18.5 کیلووات و 22 کیلووات می باشد. شماره مدل های مربوطه عبارتند از VFD-PC10-15G-T4-MK، VFD-PC10-18.5G-T4-MK و VFD-PC10-22G-T4-MK. جریان خروجی فهرست شده آنها برای کاربردهای موتوری که نیازهای الکتریکی درایو را برآورده می کنند، به ترتیب 32 A، 37 A و 45 A هستند.
پمپ خورشیدی 15-22 کیلووات 3 فاز 380 ولت و اینورتر VFD همه منظوره از دو پیکربندی عملیاتی پشتیبانی می کند: حالت پمپ خورشیدی و حالت اینورتر همه منظوره. حالت پمپ خورشیدی از یک آرایه فتوولتائیک به عنوان منبع تغذیه DC استفاده می کند و شامل کنترل MPPT است. حالت همه منظوره کنترل موتور با فرکانس متغیر را با استفاده از کنترل برداری بدون حسگر (SVC) یا کنترل V/F فراهم می کند.
نمودارهای مدار اصلی ارائه شده برای این محدوده قدرت، پایانه های P+ و PB را برای اتصال یک مقاومت ترمز خارجی مشخص می کند. این اتصال زمانی مرتبط است که کاربرد به یک مقاومت ترمز برای کاهش سرعت کنترل شده نیاز دارد. انتخاب مقاومت، سیم کشی و محدودیت های عملیاتی باید از مستندات فنی مدل قابل اجرا پیروی کند.
| مورد | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| موتور قابل اجرا | 15 کیلو وات / 20 اسب بخار | 18.5 کیلو وات / 25 اسب بخار | 22 کیلو وات / 30 اسب بخار |
| ظرفیت اسمی | 37 کیلو ولت آمپر | 44 کیلو ولت آمپر | 60 کیلو ولت آمپر |
| جریان ورودی | 37.9 A | 46.7 A | 55.6 A |
| جریان خروجی | 32 الف | 37 الف | 45 A |
| ولتاژ ورودی AC | AC 3 PH 380 V (-15%) تا 440 V (+10%) | ||
| حداکثر ولتاژ ورودی DC | 900 VDC | ||
| محدوده Voc توصیه شده | 550 تا 750 VDC | ||
| محدوده MPPT توصیه شده | 450 تا 600 VDC | ||
| محدوده ولتاژ شروع | 300 تا 900 VDC، پارامتر قابل تنظیم است | ||
| ترمینال های مقاومت ترمز | P+ و PB، مقاومت خارجی | ||
| سطح سر و صدا | حداکثر 65 dBA |
قبل از انتخاب مدل، پلاک موتور و جریان خروجی نامی اینورتر را بررسی کنید. رتبه بندی کیلووات درایو به تنهایی مناسب بودن هر موتور یا پمپ را مشخص نمی کند. محدودیت های الکتریکی قابل اجرا را در برابر مستندات مربوط به مدل دقیق تأیید کنید.
جدول پیکربندی ارائه شده مقادیر مختلف ماژول را برای مدل های 15 کیلووات، 18.5 کیلووات و 22 کیلووات فهرست می کند. این ترتیبات باید به‌عنوان پیکربندی‌های مرجع در نظر گرفته شوند و قبل از نصب با صفحه داده ماژول PV و شرایط سایت بررسی شوند.
| مدل | ماژول های 37±1 ولت، 250 وات ± 5 Wp | ماژول های 1±45 ولت، 300 وات ± 5 Wp | ||
| ماژول ها در هر رشته | رشته ها | ماژول ها در هر رشته | رشته ها | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
توان اسمی آرایه PV در بالا از مقدار وات ماژول اعلام شده محاسبه می شود. این جایگزینی برای طراحی کامل سیستم PV نیست.
حداکثر ولتاژ ورودی DC ذکر شده 900 VDC است. محدوده ولتاژ مدار باز توصیه شده 550-750 VDC و محدوده کاری MPPT توصیه شده 450-600 VDC است. این مقادیر محدودیت های عملیاتی مختلفی را توصیف می کنند و نباید به جای یکدیگر استفاده شوند.
قبل از نهایی کردن آرایش رشته، ولتاژ مدار باز مورد انتظار را با استفاده از Voc و ضریب دمایی ماژول انتخابی محاسبه کنید. محاسبه باید حداقل دمای مورد انتظار سایت را در نظر بگیرد. بررسی کنید که ولتاژ رشته محاسبه شده در هوای سرد در حد حداکثر ورودی DC اینورتر باقی بماند و ولتاژ عملیاتی معمولی برای محدوده MPPT مشخص شده مناسب باشد.
رشته‌های PV، کابل‌کشی DC، جداکننده‌ها، حفاظت در برابر جریان اضافه، حفاظت از نوسانات و تجهیزات کمباین باید به عنوان بخشی از نصب کلی در نظر گرفته شوند. دستگاه های مورد نیاز و رتبه بندی آنها به پیکربندی آرایه، آرایش سیم کشی، مسیر کابل و الزامات الکتریکی قابل اجرا بستگی دارد.
برای رشته های موازی، ترکیب کننده و آرایش حفاظتی رشته مورد نیاز را با راهنمای نصب اینورتر و طراح سیستم PV تأیید کنید. الزامات حفاظت از ولتاژ نیز باید از روی طرح نصب و دستورالعمل های قابل اجرا تعیین شود. دستگاه های محافظ DC را صرفاً از توان نامی اینورتر انتخاب نکنید.
| مورد | مشخصات |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس ورودی | ± 5٪ (47.5 تا 63 هرتز) |
| ولتاژ خروجی | 0 به ولتاژ ورودی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| حداکثر فرکانس | 0 تا 500 هرتز (کنترل SVC و V/F) |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز، به طور خودکار برای بارگذاری تنظیم می شود (تا 16 کیلوهرتز پشتیبانی می شود) |
| وضوح فرکانس | تنظیم دیجیتال 0.01 هرتز؛ تنظیم آنالوگ 0.025٪ از حداکثر فرکانس |
| حالت کنترل | کنترل برداری بدون حسگر (SVC)؛ کنترل V/F |
| گشتاور راه اندازی | 0.5 هرتز / 150٪ (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150% جریان نامی برای 60 ثانیه؛ 170% برای 12 ثانیه؛ 190% برای 1.5 ثانیه |
| افزایش گشتاور | افزایش خودکار گشتاور؛ افزایش دستی 0.1٪ تا 30.0٪ |
| منحنی V/F | منحنی خطی، چند نقطه ای و مربعی (قدرت 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| جداسازی V/F | جدایی کامل، نیمه جدایی |
| شتاب / کاهش سرعت | منحنی خطی یا S، 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس شروع 0.00 هرتز تا حداکثر فرکانس. زمان 0.0 تا 36.0 ثانیه؛ فعلی 0.0٪ تا 100.0٪ |
| کنترل JOG | فرکانس JOG 0.00 هرتز تا حداکثر فرکانس (پیش فرض 5 هرتز)؛ accel/decel 0.0 تا 6500.0 s |
| PID داخلی | بله، برای فشار، جریان یا دما حلقه بسته بدون کنترل کننده خارجی |
| AVR | هنگامی که ولتاژ شبکه نوسان می کند، ولتاژ خروجی ثابت می ماند |

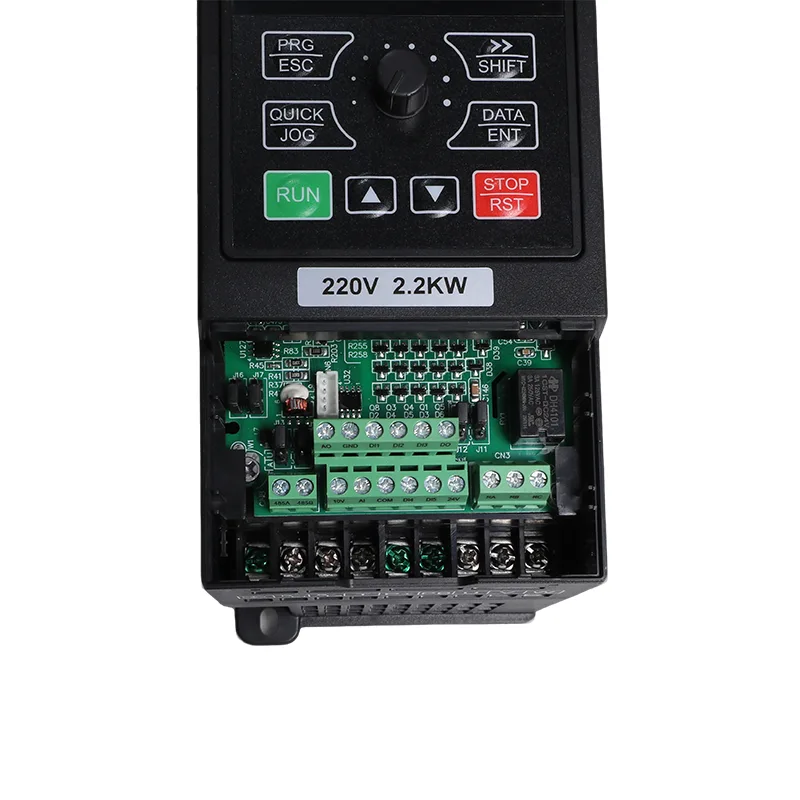

| پایانه های ورودی | 5 ورودی دیجیتال، DI5 از پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 1 ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر؛ 1 ورودی پتانسیومتر صفحه کلید |
| پایانه های خروجی | 1 خروجی پالس با سرعت بالا تا 50 کیلوهرتز؛ 1 خروجی رله؛ 1 خروجی آنالوگ 0-20 میلی آمپر یا 0-10 ولت |
| ارتباط | RS485، Modbus RTU |
| حفاظت | تشخیص اتصال کوتاه موتور در روشن شدن، افت فاز خروجی، جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، دمای بیش از حد، اضافه بار، زیر بار، نور ضعیف |
| دمای عملیاتی | -10 تا 50 درجه سانتیگراد؛ کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد |
| دمای ذخیره سازی | -20 تا 60 درجه سانتی گراد |
| رطوبت | زیر 95٪ RH، بدون تراکم |
| ارتفاع | زیر 1000 متر؛ کاهش 1% در هر 100 متر از 1000 تا 3000 متر |
| لرزش | زیر 5.9 متر بر ثانیه (0.6 گرم) |
| محوطه | IP20، پایه دیواری یا کابینت، نصب عمودی |
| سیستم توزیع | TN، TT |
| EMC / ایمنی | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
حالت پمپ خورشیدی برای کاربردهای پمپی که توسط یک آرایه فتوولتائیک تغذیه می شوند در نظر گرفته شده است. عملکردهای کنترلی فهرست شده شامل ردیابی نقطه حداکثر توان (MPPT) و منطق حفاظت در برابر نور ضعیف است.
مقدار توان موجود برای پمپ به تابش خورشیدی، پیکربندی آرایه PV، نیازهای موتور، مشخصات پمپ و شرایط محل بستگی دارد. بنابراین آرایه باید حول حدود ولتاژ اینورتر و همچنین وظیفه تحویل آب مورد نیاز طراحی شود.
در مواردی که نیاز به پشتیبان گیری از شبکه یا ژنراتور است، ترتیب سوئیچینگ ورودی و سیم کشی را با نمودار مدل قابل اجرا تأیید کنید. بسته به سیستم پیکربندی شده ممکن است به اجزای سوئیچینگ خارجی نیاز باشد. فرض نکنید که همه عملکردهای تغییر منبع در اینورتر وجود دارند.
حالت همه منظوره کنترل فرکانس متغیر را برای تجهیزات سازگار با موتور فراهم می کند. عملکردهای ذکر شده شامل کنترل SVC و V/F، PID، شتاب و کاهش سرعت قابل تنظیم و ارتباط RS485 Modbus RTU می باشد.
حالت کار از طریق پارامتر P8-00 با توجه به پیکربندی ارائه شده انتخاب می شود. حالت صحیح و پارامترهای کنترل باید در حین راه اندازی با استفاده از دستورالعمل های مدل خاص و نسخه سیستم عامل تأیید شود.
نمودارهای مدار اصلی برای مدل های 15 کیلووات، 18.5 کیلووات و 22 کیلووات، پایانه های P+ و PB را برای یک مقاومت ترمز خارجی مشخص می کند. این اتصال زمانی می تواند مرتبط باشد که یک برنامه کاربردی به جای اینکه به موتور اجازه دهد تا توقف کند، به کاهش سرعت کنترل شده نیاز دارد.
نیاز به مقاومت ترمز به اینرسی بار، الزامات کاهش سرعت و وظیفه عملیاتی بستگی دارد. قبل از نصب، مشخصات مقاومت، الزامات سیم کشی و شرایط ترمز مجاز را در دفترچه راهنمای مربوطه تأیید کنید.
مشخصات کلی ارائه شده، رتبه های اضافه بار کوتاه مدت زیر را فهرست می کند:
| سطح اضافه بار | مدت زمان |
|---|---|
| 150 درصد جریان نامی | 60 ثانیه |
| 170 درصد جریان نامی | 12 ثانیه |
| 190 درصد جریان نامی | 1.5 ثانیه |
این رتبه بندی ها ظرفیت اضافه بار ذکر شده را توصیف می کند. آنها به تنهایی تضمین نمی کنند که یک موتور خاص می تواند با موفقیت راه اندازی شود. انتخاب باید جریان نامی موتور، بار پمپ، زمان شتاب و دنباله راه اندازی مورد نظر را در نظر بگیرد.
حالت‌های کنترل فهرست‌شده عبارتند از کنترل برداری بدون حسگر (SVC) و کنترل V/F. تحت SVC، مشخصات عمومی گشتاور شروع 150% در 0.5 هرتز، محدوده سرعت 1:100 و دقت پایداری سرعت ±0.5% را فهرست می کند.
تابع PID داخلی برای کنترل حلقه بسته متغیرهایی مانند فشار، جریان و دما فهرست شده است. حسگرهای مورد نیاز، سیگنال های بازخورد و توالی کنترل باید برای کاربرد واقعی پیکربندی شوند.
توابع حفاظتی ذکر شده عبارتند از:
منبع ارائه شده همچنین آلارم های مرتبط با ورودی ضعیف خورشیدی، پر بودن مخزن، کمبود آب و زیر بار موتور را فهرست می کند. قبل از استفاده برای نصب یا عیب یابی، باید کدها و معانی آلارم را با دفترچه راهنمای دقیق مدل بررسی کرد.
اطلاعات محصول ارائه‌شده بیان می‌کند که مدل‌های 15 کیلووات، 18.5 کیلووات و 22 کیلووات از یک پلت فرم کنترلی، با چیدمان ترمینال، شماره‌گذاری پارامترها و عملکرد صفحه کلید در سه رتبه‌بندی، استفاده می‌کنند. قبل از راه اندازی، سیم کشی و جزئیات پارامتر مربوط به مدل ارائه شده را تأیید کنید.
ارتباط RS485 با Modbus RTU به عنوان استاندارد برای این سری فهرست شده است. مقادیر مانیتورینگ موجود و رجیسترهای کنترلی باید در نقشه ثبت ارتباطی برای نسخه قابل تأیید تأیید شوند.
درایو را می توان برای پمپ های آبیاری تامین کننده شبکه های کانال، مناطق بزرگ آبیاری یا سایر سیستم های آب کشاورزی ارزیابی کرد. جریان موتور، جریان آب مورد نیاز، کل هد دینامیکی، پیکربندی آرایه PV و نیازهای عملیاتی روزانه باید قبل از انتخاب مدل بررسی شوند.
برای مصرف آب خام، انتقال به تاسیسات تصفیه یا تامین به مخازن توزیع، انتخاب باید وظیفه پمپ، داده‌های موتور، الزامات کنترل و در دسترس بودن منبع برق مورد نظر را در نظر بگیرد.
در کاربردهای معدن و آب گودال، رتبه موتور پمپ، تغییرات بار مورد انتظار، مدت زمان عملیات مورد نیاز و شرایط نصب را تأیید کنید. اینورتر باید با الزامات واقعی موتور و سایت مطابقت داشته باشد.
برای مزارع پرورش ماهی و میگو با نیازهای معمول تبادل آب، درایو را می توان برای تجهیزات پمپاژ سازگار در نظر گرفت. طراحی سیستم باید حجم آب مورد نیاز، برنامه پمپاژ و انرژی خورشیدی یا AC موجود را در نظر بگیرد.
در حالت همه منظوره، درایو را می توان برای کاربردهای صنعتی سازگار انتقال آب، مدار خنک کننده و آب فرآیندی که نیاز به کنترل موتور با فرکانس متغیر دارند، ارزیابی کرد.
پیکربندی همه منظوره را می توان برای فن های سازگار، دمنده ها و سایر تجهیزات موتور محور در نظر گرفت. قبل از انتخاب مدل، مشخصات بار، اطلاعات موتور، الزامات کاهش سرعت و هرگونه نیاز به مقاومت ترمز خارجی را تأیید کنید.
پلاک موتور را از نظر توان نامی، جریان، ولتاژ و فرکانس بررسی کنید. جریان نامی موتور را با جریان خروجی مدل انتخابی مقایسه کنید و قبل از تأیید رتبه اینورتر، بار و شتاب مورد نیاز را ارزیابی کنید.
در مواردی که کاهش سرعت کنترل شده مورد نیاز است، ارزیابی کنید که آیا مقاومت ترمز خارجی برای کاربرد مناسب است یا خیر. رتبه مقاومت، آرایش ترمینال، سیم کشی و محدودیت ترمز را در برابر مستندات خاص مدل بررسی کنید.
منبع ارائه شده یک توصیه راکتور خروجی را برای تاسیسات پمپی که کابل درایو به موتور بیش از 50 متر است، شناسایی می کند. راهنمای مربوط به طول کابل، الزامات راکتور و شرایط نصب را بررسی کنید. هنگام ارزیابی اتصال خروجی، عایق موتور و آرایش کابل را در نظر بگیرید.
طراحی آرایه، آرایش رشته های موازی، جداساز DC، حفاظت در برابر جریان اضافه، تجهیزات ترکیب کننده و الزامات حفاظت از نوسانات را بررسی کنید. دستگاه ها و درجه بندی های مناسب باید از دستورالعمل اینورتر، طراحی PV و استانداردهای الکتریکی قابل اجرا پیروی کنند.
دمای عملیاتی ذکر شده 10- تا 50 درجه سانتیگراد است و نیاز به کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد است. هدایت ارتفاع ذکر شده مستلزم کاهش 1% در هر 100 متر از 1000 متر تا 3000 متر است. الزامات نصب قابل اجرا برای مدل واقعی، از جمله هر گونه نیاز اضافی در ارتفاعات بالاتر را تأیید کنید.
داده های موتور، منبع فرمان، حالت کنترل و تنظیمات شتاب یا کاهش سرعت را مطابق دستورالعمل مدل پیکربندی کنید. پرسش‌های متداول ارائه‌شده پارامترهای F3-00 تا F3-04 را برای داده‌های موتور شناسایی می‌کند و تنظیم خودکار را قبل از اولین کار توصیه می‌کند. برای مراحل کامل راه اندازی، دفترچه راهنمای مدل واقعی را دنبال کنید.
نمودار مدار اصلی ارائه شده، پایانه های P+ و PB را برای اتصال مقاومت ترمز خارجی در مدل های 15 کیلووات، 18.5 کیلووات و 22 کیلووات مشخص می کند. اینکه آیا مقاومت مورد نیاز است بستگی به نیازهای بار، اینرسی و کاهش سرعت دارد. برای سایر رتبه‌بندی‌های توان، طرح ترمینال و مفاد مقاومت ترمز را قبل از سفارش بررسی کنید.
مناسب بودن باید با استفاده از جریان نامی موتور، الزامات راه اندازی، بار پمپ و تنظیمات شتاب ارزیابی شود. گشتاور راه اندازی لیست شده SVC 150% در 0.5 هرتز است و رتبه اضافه بار سری 150% جریان نامی برای 60 ثانیه است. این ارقام سازگاری با هر پمپ شناور 22 کیلوواتی را تضمین نمی کند. اطلاعات پلاک موتور را پیکربندی کنید و دستورالعمل های تنظیم خودکار و راه اندازی را دنبال کنید.
اطلاعات نصب ارائه شده نیاز به یک قطع کننده با رتبه DC در ورودی PV، یک جعبه ترکیب کننده PV که در آن رشته های موازی با هم ترکیب شده اند، و یک دستگاه حفاظت از نوسان نوع II برای شرایط فاصله آرایه مشخص شده است. قبل از راه‌اندازی، رتبه‌بندی دقیق دستگاه، محل قرارگیری و فاصله کابل را مطابق با دفترچه راهنمای نصب و طراحی سیستم PV تأیید کنید.
درجه بندی دمای ذکر شده 1٪ برای هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد است، با محدوده دمای عملیاتی 10- تا 50 درجه سانتیگراد. درجه بندی ارتفاع ذکر شده 1% در هر 100 متر از 1000 متر تا 3000 متر است. منبع ارائه شده همچنین نیاز به ترانسفورماتور جداسازی بالای 2000 متر را مشخص می کند. قبل از نصب، این نیاز و شرایط آن را در دفترچه راهنمای مدل دقیق بررسی کنید.
RS485 Modbus RTU به عنوان رابط ارتباطی فهرست شده است. منبع ارائه شده گروه نظارت U0 را شامل جریان خروجی، توان خروجی، ولتاژ باس، وضعیت ورودی و خروجی دیجیتال و حالت تغذیه در U0-49 شناسایی می کند. قبل از ادغام، نقشه ثبت و داده های موجود برای نسخه سیستم عامل ارائه شده را تأیید کنید.
اطلاعات محصول ارائه شده حالت پمپ خورشیدی و حالت همه منظوره را به عنوان گزینه های پیکربندی مشخص می کند. عملکردهای همه منظوره شامل کنترل SVC یا V/F، PID و Modbus RTU هستند، در حالی که مدل‌های 15 کیلووات تا 22 کیلووات دارای پایانه‌های P+ و PB هستند که برای مقاومت ترمز خارجی شناسایی شده‌اند. پارامتر P8-00 به عنوان پارامتر انتخاب حالت در مواد ارائه شده مشخص شده است. تنظیم صحیح و روش تبدیل مجاز را در دفترچه راهنمای مدل خاص تأیید کنید.
اطلاعات محصول ارائه شده بیان می کند که سه رتبه بندی یک پلت فرم کنترل مشترک دارند، از جمله شماره گذاری پارامترهای ثابت، عملکرد صفحه کلید و قراردادهای طرح بندی ترمینال. جریان نامی و توان بر اساس مدل متفاوت است، بنابراین انتخاب و سیم کشی همچنان باید از مشخصات و نمودارهای واحد دقیق پیروی کند.
