پمپ خورشیدی 0.75-2.2kW 3 فاز 380V و اینورتر VFD همه منظوره کارخانه Csivei دارای محدوده ورودی DC با ولتاژ بالا است. حداکثر ورودی DC 900 VDC است، با محدوده ولتاژ مدار باز توصیه شده 550-750 VDC و محدوده MPPT 450-600 VDC. محدوده ولتاژ شروع قابل تنظیم 300-900 VDC است. این مقادیر مبنایی را برای انتخاب رشته پانل نشان داده شده در جدول آرایه توصیه شده فراهم می کند.
این سری سه رتبه بندی موتور را شامل می شود: 0.75 کیلووات، 1.5 کیلو وات و 2.2 کیلووات. جریان خروجی نامی آنها به ترتیب 2.1 A، 3.8 A و 5.1 A است. هر مدل برای منبع تغذیه AC سه فاز 380 ولت طراحی شده است و همچنین می تواند با یک آرایه فتوولتائیک به درستی پیکربندی شده در حالت پمپ خورشیدی کار کند. انتخاب حالت کار تعیین می کند که آیا درایو برای پمپاژ خورشیدی استفاده می شود یا به عنوان یک اینورتر همه منظوره.
برای گزینه های ماژول لیست شده، آرایه توصیه شده از یک رشته از 18 ماژول با ولتاژ 250 وات (1±37 ولت) یا یک رشته از 15 ماژول با رتبه بندی 300 وات (1±45 ولت) استفاده می کند. ولتاژ رشته PV بالاتر می تواند به معنای جریان DC کمتر برای یک سطح توان معین باشد، که ممکن است به مدیریت جریان کابل و افت ولتاژ در کارکردهای طولانی تر کمک کند. طراحی رشته نهایی باید از داده های الکتریکی ماژول واقعی استفاده کند و حداکثر ولتاژ مدار باز آرایه را در محدوده درایو نگه دارد.

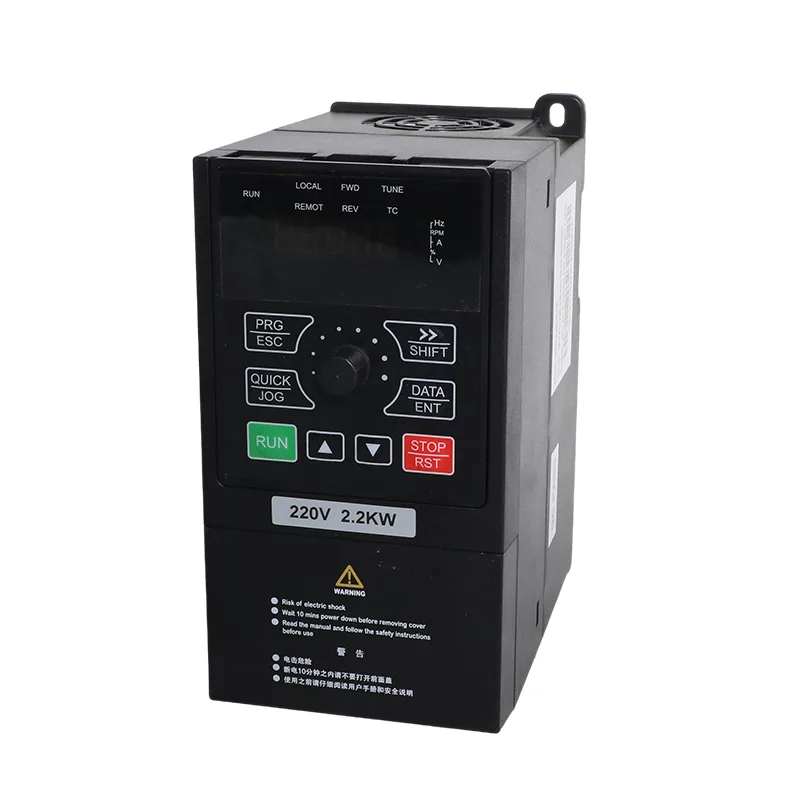

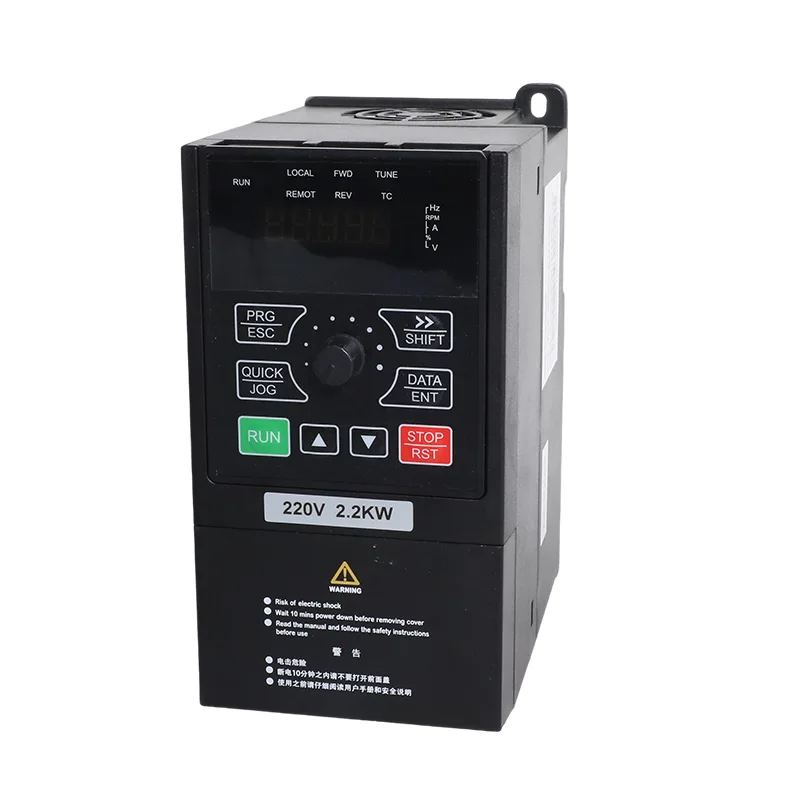

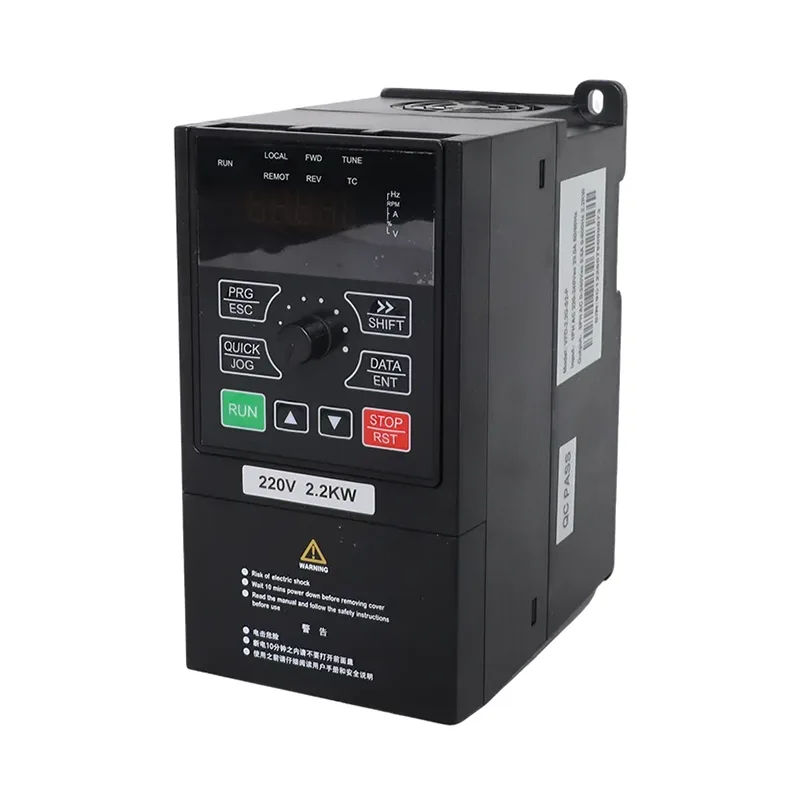

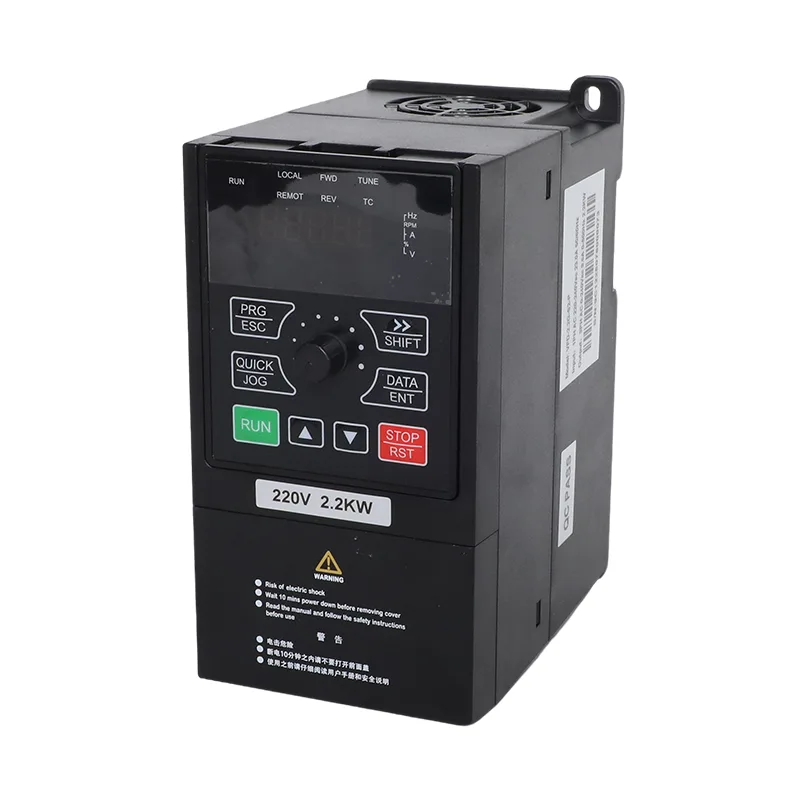

این سه مدل دارای یک شاسی جمع و جور با ابعاد 171 × 86 × 138 میلی متر و وزن تقریباً 1 کیلوگرم هستند. ردپای نصب 67.3 × 157.5 میلی متر به قرار دادن اینورتر در کابینت های کنترلی کوچکتر یا محفظه های تجهیزات کمک می کند. این فرم فشرده در مواردی مفید است که یک پمپ یا ماشین کوچک به کنترل سرعت متغیر نیاز دارد اما فضای نصب محدود است.
با تنظیم P8-00 روی 1، درایو در حالت پمپ خورشیدی کار می کند. ردیابی MPPT عملکرد را در پاسخ به نیروی فتوولتائیک موجود تنظیم می‌کند، در حالی که منطق نور ضعیف و عملکردهای حفاظتی مرتبط با پمپ به مدیریت تغییر شرایط خورشیدی کمک می‌کنند. هنگام تعیین سیستم، ولتاژ رشته آرایه، رتبه موتور و الزامات پمپ باید بررسی شوند.
با تنظیم P8-00 روی 0، می توان از همان سخت افزار برای موتورهای سه فاز سازگار بدون آرایه خورشیدی استفاده کرد. کنترل SVC یا V/F از تنظیم سرعت موتور پشتیبانی می کند، در حالی که PID داخلی و RS485 Modbus RTU برای کاربردهای فشار، جریان یا کنترل فرآیند مناسب در دسترس هستند. CSIVEI می تواند حالت عملیاتی درخواستی را قبل از حمل و نقل پیکربندی کند. تغییر حالت بعدی از طریق پارامترهای مربوطه انجام می شود و باید دستورالعمل محصول را دنبال کنید.
| مورد | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| موتور قابل اجرا | 0.75 کیلو وات / 1 اسب بخار | 1.5 کیلو وات / 2 اسب بخار | 2.2 کیلو وات / 3 اسب بخار |
| ظرفیت اسمی | 1.5 کیلو ولت آمپر | 3 کیلو ولت آمپر | 4 کیلو ولت آمپر |
| جریان ورودی | 3.4 A | 5 الف | 5.8 A |
| جریان خروجی | 2.1 A | 3.8 A | 5.1 A |
| ولتاژ ورودی AC | AC 3 PH 380 V (-15%) تا 440 V (+10%) | ||
| حداکثر ولتاژ ورودی DC | 900 VDC | ||
| محدوده Voc توصیه شده | 550 تا 750 VDC | ||
| محدوده MPPT توصیه شده | 450 تا 600 VDC | ||
| محدوده ولتاژ شروع | 300 تا 900 VDC، پارامتر قابل تنظیم است | ||
| ولتاژ خروجی نامی | 3 PH 380 ولت AC | ||
| سطح سر و صدا | حداکثر 50 dBA |
| مدل | ماژول های 37±1 ولت، 250 وات ± 5 Wp | ماژول های 1±45 ولت، 300 وات ± 5 Wp | ||
| ماژول ها در هر رشته | رشته ها | ماژول ها در هر رشته | رشته ها | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| مورد | مشخصات |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس ورودی | ± 5٪ (47.5 تا 63 هرتز) |
| ولتاژ خروجی | 0 به ولتاژ ورودی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| حداکثر فرکانس | 0 تا 500 هرتز (کنترل SVC و V/F) |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز، به طور خودکار برای بارگذاری تنظیم می شود (تا 16 کیلوهرتز پشتیبانی می شود) |
| وضوح فرکانس | تنظیم دیجیتال 0.01 هرتز؛ تنظیم آنالوگ 0.025٪ از حداکثر فرکانس |
| حالت کنترل | کنترل برداری بدون حسگر (SVC)؛ کنترل V/F |
| گشتاور راه اندازی | 0.5 هرتز / 150٪ (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150% جریان نامی برای 60 ثانیه؛ 170% برای 12 ثانیه؛ 190% برای 1.5 ثانیه |
| افزایش گشتاور | افزایش خودکار گشتاور؛ افزایش دستی 0.1٪ تا 30.0٪ |
| منحنی V/F | منحنی خطی، چند نقطه ای و مربعی (قدرت 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| جداسازی V/F | جدایی کامل، نیمه جدایی |
| شتاب / کاهش سرعت | منحنی خطی یا S، 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس شروع 0.00 هرتز تا حداکثر فرکانس. زمان 0.0 تا 36.0 ثانیه؛ فعلی 0.0٪ تا 100.0٪ |
| کنترل JOG | فرکانس JOG 0.00 هرتز تا حداکثر فرکانس (پیش فرض 5 هرتز)؛ accel/decel 0.0 تا 6500.0 s |
| PID داخلی | بله، برای فشار، جریان یا دما حلقه بسته بدون کنترل کننده خارجی |
| AVR | هنگامی که ولتاژ شبکه نوسان می کند، ولتاژ خروجی ثابت می ماند |

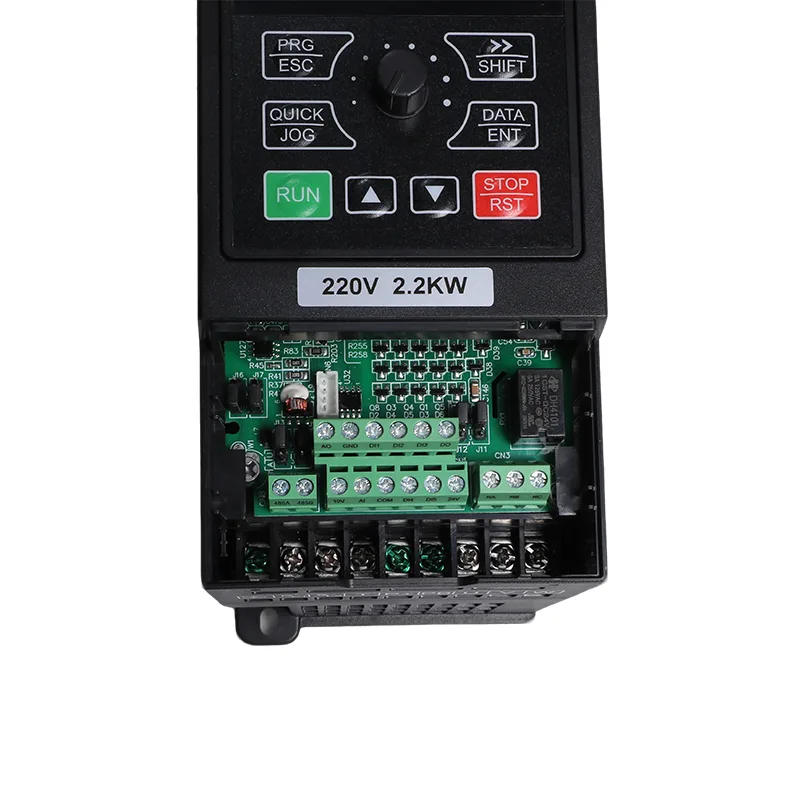

| پایانه های ورودی | 5 ورودی دیجیتال، DI5 از پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 1 ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر؛ 1 ورودی پتانسیومتر صفحه کلید |
| پایانه های خروجی | 1 خروجی پالس با سرعت بالا تا 50 کیلوهرتز؛ 1 خروجی رله؛ 1 خروجی آنالوگ 0-20 میلی آمپر یا 0-10 ولت |
| ارتباط | RS485، Modbus RTU |
| حفاظت | تشخیص اتصال کوتاه موتور در روشن شدن، افت فاز خروجی، جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، دمای بیش از حد، اضافه بار، زیر بار، نور ضعیف |
| دمای عملیاتی | -10 تا 50 درجه سانتیگراد؛ کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد |
| دمای ذخیره سازی | -20 تا 60 درجه سانتی گراد |
| رطوبت | زیر 95٪ RH، بدون تراکم |
| ارتفاع | زیر 1000 متر؛ کاهش 1% در هر 100 متر از 1000 تا 3000 متر |
| لرزش | زیر 5.9 متر بر ثانیه (0.6 گرم) |
| محوطه | IP20، پایه دیواری یا کابینت، نصب عمودی |
| سیستم توزیع | TN، TT |
| EMC / ایمنی | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
این محدوده توان برای پمپ های سه فاز کوچکتر و تجهیزات موتور محرکه در نظر گرفته شده است که در آنها سرعت قابل تنظیم، عملکرد خورشیدی یا هر دو مفید است.
برای سیستم های پمپ، شتاب و کاهش سرعت قابل تنظیم می تواند به مدیریت سرعت افزایش و افت جریان کمک کند. تنظیمات صحیح رمپ به پمپ، لوله کشی و شرایط هیدرولیک بستگی دارد. آنها باید در حین راه اندازی انتخاب شوند نه اینکه صرفاً از توان موتور فرض شوند.
تنظیمات آرایه توصیه شده از 18 ماژول در 250 وات یا 15 ماژول در 300 وات در یک رشته استفاده می کنند. اینورتر تا 900 VDC را پشتیبانی می کند، با محدوده Voc توصیه شده 550-750 VDC و محدوده MPPT 450-600 VDC. قبل از تایید رشته، ولتاژ مدار باز واقعی ماژول را در شرایط دمای محل بررسی کنید.
P8-00 را برای حالت پمپ خورشیدی روی 1 یا برای حالت همه منظوره 0 تنظیم کنید. همین پلتفرم پمپ‌های خورشیدی مبتنی بر MPPT را با کنترل موتور SVC/V/F، PID داخلی و Modbus RTU ترکیب می‌کند و به آن اجازه می‌دهد تا کاربردهای مناسب پمپ یا ماشین‌های سبک را ارائه دهد.
P8-10 تا P8-14 رفتار توقف و راه اندازی مجدد نور ضعیف را پیکربندی می کند. حفاظت زیر بار و ورودی‌های سطح آب نیز می‌توانند از حفاظت پمپ در صورت سیم‌کشی صحیح و پیکربندی برای نصب پشتیبانی کنند.
وزن شاسی 171 × 86 × 138 میلی متر تقریباً 1 کیلوگرم است. PID داخلی، پنج ورودی دیجیتال، I/O آنالوگ و RS485 Modbus RTU گزینه‌های کنترل محلی و یکپارچه‌سازی را بدون نیاز به یک کنترل‌کننده PID جداگانه برای برنامه‌های حلقه بسته پشتیبانی می‌کنند.
18 ماژول 250 وات (نوع 37 ولت) در یک رشته یا 15 ماژول 300 وات (نوع 45 ولت). هر دو آرایه را در محدوده مدار باز توصیه شده 550 تا 750 VDC قرار می دهند. از 900 VDC که حداکثر امتیازی است تجاوز نکنید.
بله، این تنظیمات معمولی خارج از شبکه است. آرایه را به پایانه های DC و پمپ را به U، V و W متصل کنید، P8-15 را برای تامین انرژی خورشیدی روی 1 تنظیم کنید، و هر زمان که آرایه ولتاژ کافی را ارائه کرد، درایو کار می کند.
هیچ کدام. کنترل بردار بدون حسگر یا V/F است، هر دو بدون بازخورد. MPPT، حفاظت در برابر خشک کردن، حفاظت در برابر بار و PID اختیاری برای فشار ثابت از قبل در درایو قرار دارند.
P8-09 حد پایین فرکانس کاری، 10.00 هرتز را به طور پیش فرض تنظیم می کند. همراه با آستانه نور ضعیف در P8-10، این چیزی است که مانع از چرخش درایو پمپ به آهستگی برای حرکت آب می شود.
بیش از RS485 با Modbus RTU، بله. فرکانس کاری، ولتاژ باس، جریان خروجی، توان خروجی، وضعیت DI و DO و حالت منبع جریان همگی از گروه نظارت U0 قابل خواندن هستند، با حالت تغذیه در U0-49 نشان دهنده شبکه یا خورشیدی است.
بله. بخش بزرگی از این اندازه در حالت همه منظوره، هدایت فن‌های گلخانه‌ای، پمپ‌های کارگاهی، گردش مایع خنک‌کننده و کمپرسورهای کوچک در یک منبع 380 ولتی بدون آرایه در هیچ نقطه‌ای در محل ارسال می‌شوند. سخت افزار یکسان، پارامترهای مشابه، حالت های مختلف. هنگام سفارش به ما بگویید کدام یک را می خواهید. واحد خریداری شده در حالت پمپ خورشیدی با تنظیم P8-00 روی 0 تغییر می کند.
ترکیب و مقدار مدل را به ما بگویید و ما تاریخ ارسال را به صورت کتبی با قیمت ذکر می کنیم. رتبه‌بندی‌های استاندارد و واحدهای دارای مارک OEM بر اساس یک زمان‌بندی ارسال نمی‌شوند، زیرا چاپ کیس و برچسب‌ها روی آثار هنری شما ساخته شده‌اند، بنابراین ارزش دارد که قبل از سفارش تصمیم بگیرید.
