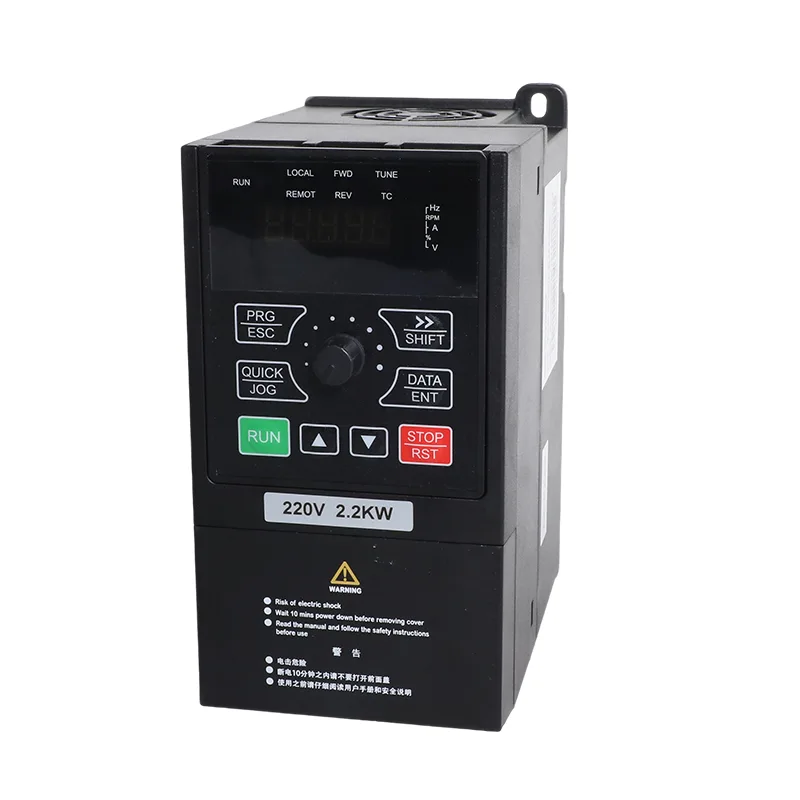

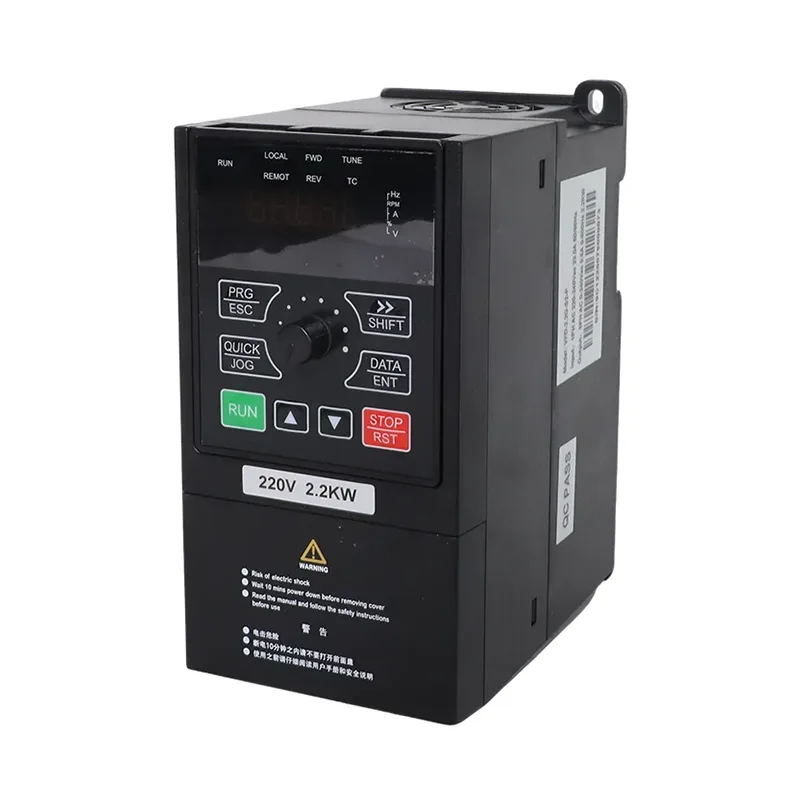

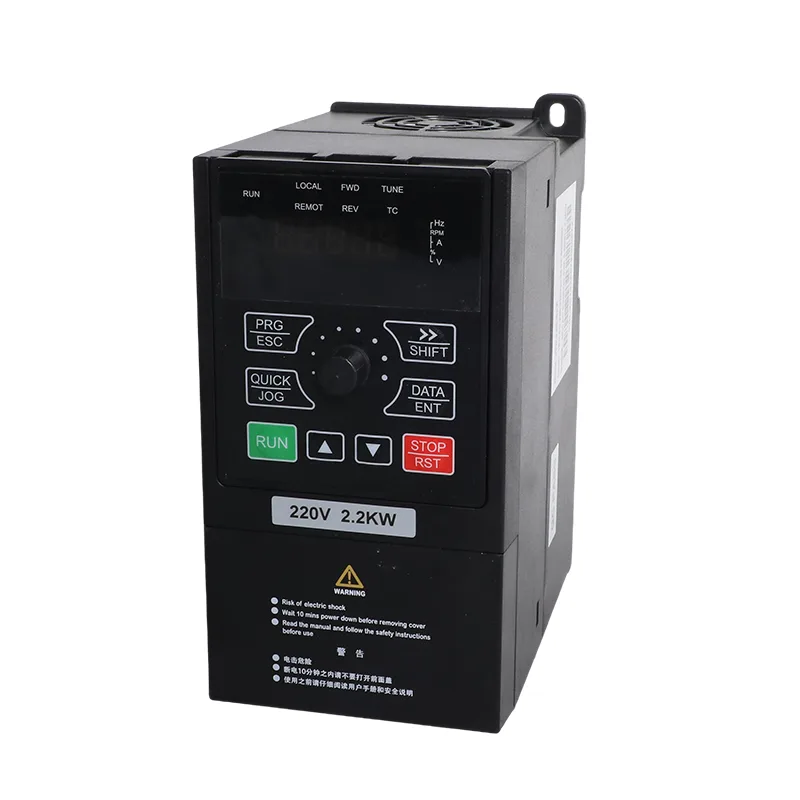

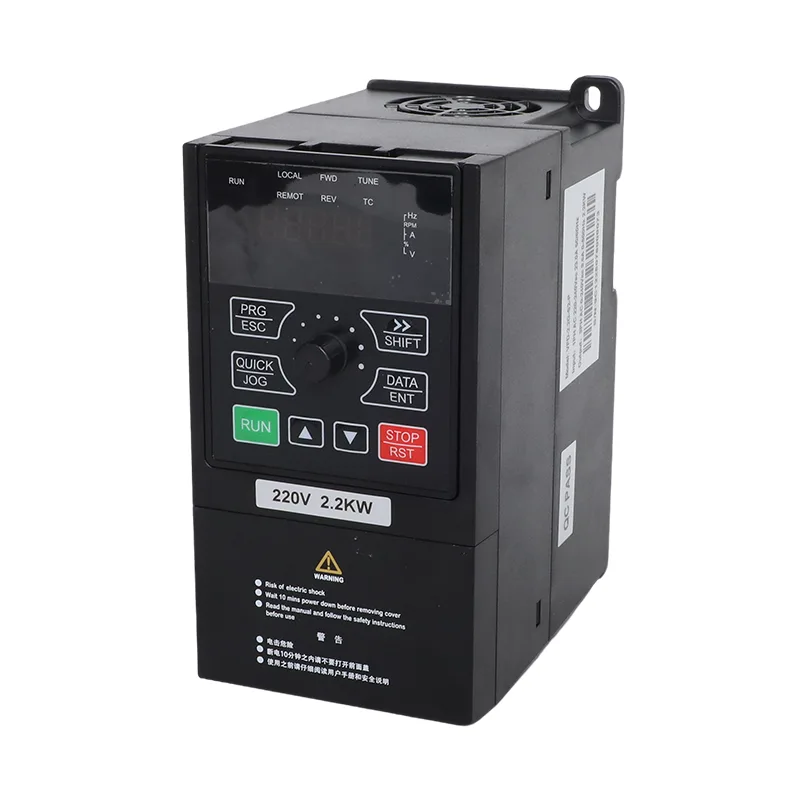

برای سیستم های پمپاژ فشرده و ماشین آلات سبک که با برق تکفاز 220-240 ولت تامین می شوند، CSIVEI، یک تولید کننده و تامین کننده مستقر در چین، پمپ خورشیدی 230 ولت فاز 0.75-2.2 کیلو وات و اینورتر VFD همه منظوره را ارائه می دهد. محدوده VFD-PC10 شامل مدل های 0.75 کیلووات، 1.5 کیلووات و 2.2 کیلووات با جریان خروجی نامی به ترتیب 4 A، 7 A و 9.6 A است. برای درخواست خرید، پلاک موتور و حالت کار مورد نظر را به اشتراک بگذارید تا برای مدل مناسب قیمت پیشنهادی درخواست کنید. جریان های ورودی ذکر شده به ترتیب 8.2 A، 14 A و 23 A هستند، بنابراین مدار تغذیه، کابل و دستگاه محافظ باید برای مدل مربوطه انتخاب شوند.
در راه اندازی مستقیم پمپاژ خورشیدی، آرایه PV اینورتر را تغذیه می کند و اینورتر پمپ را به حرکت در می آورد. بانک باتری بین آنها لازم نیست. در جایی که بیش از ساعات خورشیدی موجود به آب نیاز است، یک مخزن ذخیره می تواند آب پمپ شده را برای استفاده بعدی نگه دارد. اگر پشتیبان‌گیری شبکه بخشی از نصب است، پارامترهای انتخاب منبع و سیم‌کشی را برای دنباله عملیاتی مورد نظر پیکربندی کنید.
پیکربندی PV پمپ خورشیدی 230 ولت فاز 0.75-2.2 کیلووات و اینورتر همه منظوره VFD بر اساس یک رشته واحد برای هر مدل فهرست شده است. ورودی DC تا 450 VDC با محدوده ولتاژ مدار باز توصیه شده 360-430 VDC و محدوده MPPT 250-350 VDC رتبه بندی شده است. جدول B رشته ای از 11 ماژول با 250 وات (1±37 ولت) یا 9 ماژول با رتبه 300 وات (1±45 ولت) را فهرست می کند. اینها ترتیبات توصیه شده در داده های محصول نشان داده شده است. قبل از نهایی کردن رشته، ولتاژ مدار باز واقعی ماژول، از جمله افزایش آن در کمترین دمای مورد انتظار سایت را تأیید کنید. آرایه باید زیر حداکثر 450 VDC اینورتر باقی بماند.
ولتاژ خروجی نامی به صورت 3 PH یا 1 PH 220 V AC مشخص شده است. برای یک موتور تک فاز سازگار، اطلاعات راه اندازی ارائه شده، خروجی U و V را با P8-27 تنظیم شده روی 1 مشخص می کند. موتور سه فاز 220 ولتی از U، V و W با P8-27 باقی مانده در 0 استفاده می کند. قبل از روشن کردن سیستم، سیم کشی موتور و تنظیم پارامتر را در مقابل پلاک موتور و دفترچه راهنمای محصول بررسی کنید.
برای پمپ خورشیدی 0.75-2.2kW فاز 230V و اینورتر همه منظوره VFD، پارامتر P8-00 حالت کاربردی را انتخاب می کند: 1 برای حالت پمپ خورشیدی و 0 برای حالت همه منظوره. P8-15 به طور جداگانه عملکرد منبع را در پیکربندی خورشیدی تعریف می کند: خودکار، فقط خورشیدی یا فقط شبکه اصلی. متمایز نگه داشتن این تنظیمات به تطبیق درایو با سیم کشی و ترتیب کنترل مورد نظر کمک می کند.
| مورد | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| موتور قابل اجرا | 0.75 کیلو وات / 1 اسب بخار | 1.5 کیلو وات / 2 اسب بخار | 2.2 کیلو وات / 3 اسب بخار |
| ظرفیت اسمی | 1.5 کیلو ولت آمپر | 3 کیلو ولت آمپر | 4 کیلو ولت آمپر |
| جریان ورودی | 8.2 A | 14 الف | 23 الف |
| جریان خروجی | 4 الف | 7 الف | 9.6 A |
| ولتاژ ورودی AC | AC 1 PH 220 V (-15%) تا 240 V (+10%) | ||
| حداکثر ولتاژ ورودی DC | 450 VDC | ||
| محدوده Voc توصیه شده | 360 تا 430 VDC | ||
| محدوده MPPT توصیه شده | 250 تا 350 VDC | ||
| محدوده ولتاژ شروع | 160 تا 450 VDC، پارامتر قابل تنظیم است | ||
| ولتاژ خروجی نامی | 3 PH یا 1 PH 220 V AC | ||
| سطح سر و صدا | حداکثر 50 dBA |
| مدل | ماژول های 37±1 ولت، 250 وات ± 5 Wp | ماژول های 1±45 ولت، 300 وات ± 5 Wp | ||
| ماژول ها در هر رشته | رشته ها | ماژول ها در هر رشته | رشته ها | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| مورد | مشخصات |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس ورودی | ± 5٪ (47.5 تا 63 هرتز) |
| ولتاژ خروجی | 0 به ولتاژ ورودی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| حداکثر فرکانس | 0 تا 500 هرتز (کنترل SVC و V/F) |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز، به طور خودکار برای بارگذاری تنظیم می شود (تا 16 کیلوهرتز پشتیبانی می شود) |
| وضوح فرکانس | تنظیم دیجیتال 0.01 هرتز؛ تنظیم آنالوگ 0.025٪ از حداکثر فرکانس |
| حالت کنترل | کنترل برداری بدون حسگر (SVC)؛ کنترل V/F |
| گشتاور راه اندازی | 0.5 هرتز / 150٪ (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150% جریان نامی برای 60 ثانیه؛ 170% برای 12 ثانیه؛ 190% برای 1.5 ثانیه |
| افزایش گشتاور | افزایش خودکار گشتاور؛ افزایش دستی 0.1٪ تا 30.0٪ |
| منحنی V/F | منحنی خطی، چند نقطه ای و مربعی (قدرت 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| جداسازی V/F | جدایی کامل، نیمه جدایی |
| شتاب / کاهش سرعت | منحنی خطی یا S، 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس شروع 0.00 هرتز تا حداکثر فرکانس. زمان 0.0 تا 36.0 ثانیه؛ فعلی 0.0٪ تا 100.0٪ |
| کنترل JOG | فرکانس JOG 0.00 هرتز تا حداکثر فرکانس (پیش فرض 5 هرتز)؛ accel/decel 0.0 تا 6500.0 s |
| PID داخلی | بله، برای فشار، جریان یا دما حلقه بسته بدون کنترل کننده خارجی |
| AVR | هنگامی که ولتاژ شبکه نوسان می کند، ولتاژ خروجی ثابت می ماند |

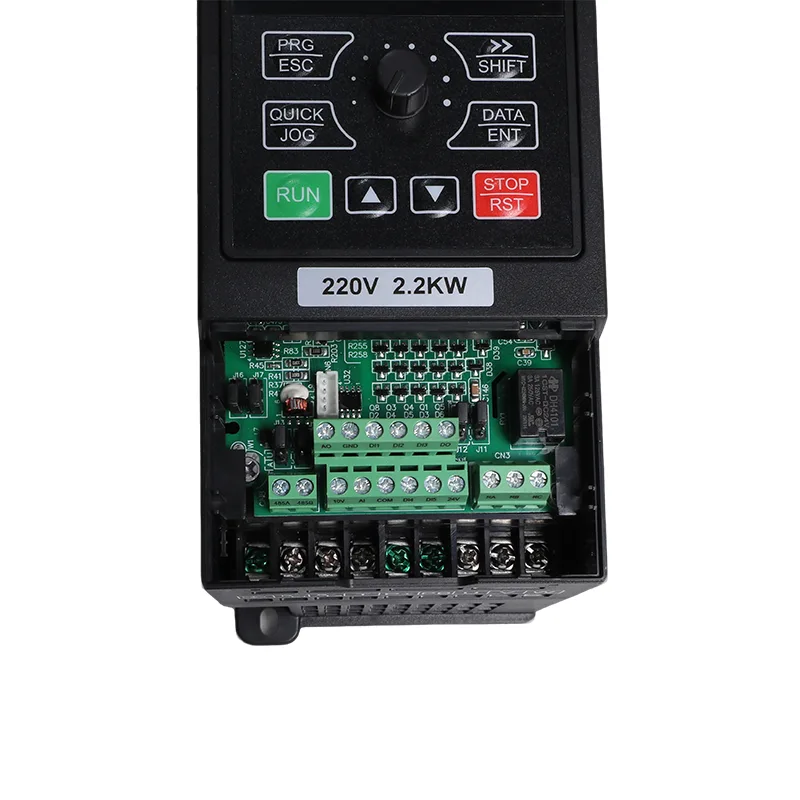

| پایانه های ورودی | 5 ورودی دیجیتال، DI5 از پالس با سرعت بالا تا 50 کیلوهرتز پشتیبانی می کند. 1 ورودی آنالوگ 0-10 ولت یا 0-20 میلی آمپر؛ 1 ورودی پتانسیومتر صفحه کلید |
| پایانه های خروجی | 1 خروجی پالس با سرعت بالا تا 50 کیلوهرتز؛ 1 خروجی رله؛ 1 خروجی آنالوگ 0-20 میلی آمپر یا 0-10 ولت |
| ارتباط | RS485، Modbus RTU |
| حفاظت | تشخیص اتصال کوتاه موتور در روشن شدن، افت فاز خروجی، جریان بیش از حد، ولتاژ بیش از حد، ولتاژ پایین، دمای بیش از حد، اضافه بار، زیر بار، نور ضعیف |
| دمای عملیاتی | -10 تا 50 درجه سانتیگراد؛ کاهش 1% در هر 1 درجه سانتیگراد بالای 40 درجه سانتیگراد |
| دمای ذخیره سازی | -20 تا 60 درجه سانتی گراد |
| رطوبت | زیر 95٪ RH، بدون تراکم |
| ارتفاع | زیر 1000 متر؛ کاهش 1% در هر 100 متر از 1000 تا 3000 متر |
| لرزش | زیر 5.9 متر بر ثانیه (0.6 گرم) |
| محوطه | IP20، پایه دیواری یا کابینت، نصب عمودی |
| سیستم توزیع | TN، TT |
| EMC / ایمنی | IEC 61800-3 (C3)؛ IEC 61800-5-1 |
این محدوده برای پمپاژ در مقیاس کوچک و ماشین آلات سبک در نظر گرفته شده است که منبع تغذیه موجود تک فاز 230 ولت است. عملکرد خورشیدی می تواند از پمپاژ آب در روز پشتیبانی کند، در حالی که حالت همه منظوره کنترل سرعت را برای تجهیزات سازگار با موتور فراهم می کند.
اینورتر با توجه به اتصال صحیح موتور و تنظیم P8-27 از خروجی موتور 220 ولت AC تک فاز یا سه فاز پشتیبانی می کند. این انعطاف‌پذیری می‌تواند هنگام تعیین یک درایو برای پمپ یا ماشین موجود مفید باشد، اما نیازهای جریان و بار موتور باید در محدوده رتبه‌بندی مدل انتخابی باقی بماند.
پمپ خورشیدی 1 فاز 230 ولت CSIVEI 0.75-2.2kW و اینورتر VFD همه منظوره را می توان برای پمپاژ خورشیدی یا کنترل سرعت معمولی سفارش داد. هنگام درخواست قیمت، پلاک موتور، حالت کنترل مورد نظر و مشخصات ماژول PV را به اشتراک بگذارید تا بتوان مدل و پیکربندی اولیه را با برنامه مطابقت داد.
در حالت پمپ خورشیدی، P8-15 عملکرد خودکار (0)، فقط خورشیدی (1) یا فقط شبکه اصلی (2) را انتخاب می کند. در حالت خودکار، P8-16 فاصله زمانی برق را تنظیم می کند (به طور پیش فرض 60 دقیقه) و P8-17 تأخیر را قبل از امتحان مجدد خورشیدی تنظیم می کند (به طور پیش فرض 4 ثانیه).
آرایه پیشنهادی یک رشته از ماژول های 11 × 250 وات یا ماژول های 9 × 300 وات است. ولتاژ مدار باز را در محدوده توصیه شده 360-430 VDC و کمتر از حداکثر 450 VDC نگه دارید. محدوده MPPT 250-350 VDC است.
تشخیص Underload به طور پیش فرض در سطح 25٪ با دوره تأیید 60 ثانیه فعال است. سوئیچ‌های شناور را می‌توان به DI2 و DI3 متصل کرد و خطای E43 نشان‌دهنده خطای سطح پروب در هنگام استفاده از آرایش نظارتی است.
P8-00 حالت پمپ خورشیدی (1) یا حالت همه منظوره (0) را انتخاب می کند. عملکرد همه منظوره کنترل SVC/V/F، PID داخلی و Modbus RTU را بر روی RS485 فراهم می‌کند و به همان پلتفرم درایو اجازه می‌دهد تا پمپ‌ها، فن‌ها و سایر ماشین‌های کوچک سازگار را ارائه دهد.
بله. پمپ را به U و V وصل کنید، سپس P8-27 را برای حالت پمپ تک فاز روی 1 تنظیم کنید. پمپ های سه فاز 220 ولت به U، V و W وصل می شوند که P8-27 در 0 باقی مانده است.
یا 11 ماژول 250 وات (نوع مدار باز 37 ولت) در یک رشته یا 9 ماژول 300 وات (نوع 45 ولت) در یک رشته. هر دو ولتاژ آرایه را در پنجره توصیه شده 360 تا 430 VDC قرار می دهند. در مدار باز 450 VDC بمانید که حداکثر درایو است.
هنگامی که ولتاژ DC از آستانه P8-07 عبور کند، درایو شروع به کار می کند و زمانی که فرکانس خروجی زیر سطح نور ضعیف در P8-10 (به طور پیش فرض 20 هرتز) برای مدت طولانی تر از P8-11 (به طور پیش فرض 600 ثانیه) باقی بماند، متوقف می شود. کارکردن پمپ کمتر از سرعتی که آب را حرکت می دهد، موتور را گرم می کند و یاتاقان ها را فرسوده می کند، بنابراین درایو به جای خزیدن متوقف می شود.
نه. پانل ها درایو را تغذیه می کنند و درایو پمپ را تغذیه می کند. مخزن محل ذخیره سازی است و مخزن کسری از بانک باتری هزینه دارد و نیازی به تعویض ندارد.
بله. iMaster برای هر دو کار ساخته شده است و پارامتر P8-00 چیزی است که بین آنها انتخاب می کند. در حالت همه منظوره به عنوان یک اینورتر استاندارد با کنترل SVC یا V/F، PID داخلی، Modbus RTU روی RS485 و مجموعه حفاظت کامل رفتار می کند. به ما بگویید هنگام سفارش دستگاه باید در چه حالتی اجرا شود و ما آن را قبل از ارسال پیکربندی می کنیم. واحدی که قبلاً در حالت پمپ خورشیدی است با تنظیم P8-00 روی 0 به همه منظوره تبدیل می شود، بنابراین سهام خریداری شده برای یک کار همچنان می تواند به کار دیگر فروخته شود.
مدل و پروژه را برای ما ارسال کنید. ما نمونه و قیمت حجم را با هم نقل می کنیم تا بتوانید قبل از انجام تعهد، هزینه زمین را با هم مقایسه کنید، و نام تجاری OEM را می توان در واحد ارزیابی اعمال کرد تا ببینید برچسب شخصی شما چگونه خواهد بود.
