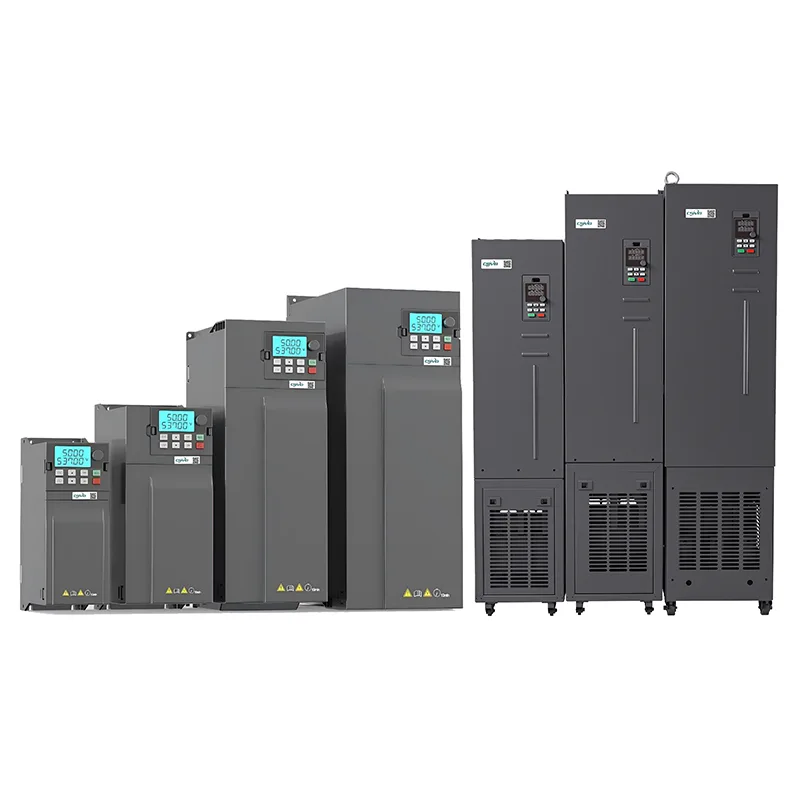

پمپ درایو سه فاز AC 7.5 کیلوواتی

پمپ درایو AC سه فاز CSIVEI 7.5kw یک درایو با کارایی بالا است که برای کاربردهای صنعتی سنگین طراحی شده است. مناسب برای فن های بزرگ، پمپ های گریز از مرکز، کمپرسورها و نوار نقاله های خط تولید، گشتاور و پایداری فوق العاده ای را تحت عملیات مداوم ارائه می دهد. این درایو با کنترل بردار حلقه بسته پیشرفته، از گشتاور راه اندازی بالا، عملکرد PLC داخلی، پروتکل های ارتباطی متعدد (Modbus، Profibus اختیاری) و یک صفحه کلید LCD بصری برای نظارت در زمان واقعی پشتیبانی می کند. محفظه IP20 با فیلتر اختیاری IP40 قابلیت اطمینان را در محیط‌های سخت تضمین می‌کند. CSIVEI 11-15kW VFD که برای بهره وری انرژی و دقت عملیاتی طراحی شده است، انتخاب ایده آلی برای کنترل موتور حیاتی در تاسیسات صنعتی است.

پارامترها و مشخصات اصلی

برنامه های کاربردی معمولی

پمپ درایو سه فاز AC CSIVEI 7.5kw برای کاربردهای صنعتی سنگین که به گشتاور راه اندازی بالا و کار مداوم نیاز دارند مهندسی شده است:

●  پمپ های بزرگ – پمپ های آبیاری، پمپ های زهکشی، پمپ های اصلی تامین آب

●  کمپرسورهای گریز از مرکز - کمپرسورهای هوای صنعتی، سیستم‌های تبرید

● چیلرهای HVAC - چیلرهای پیچی، چیلرهای گریز از مرکز، هواگیرهای بزرگ

●  تجهیزات معدن - پمپ های دوغاب، فن های تهویه، سنگ شکن ها

●  ماشین آلات فلزکاری - ماشین‌های تراش، ماشین‌های فرز، پرس

با کنترل بردار پیشرفته و گزینه های ارتباطی متعدد، به طور یکپارچه در خطوط تولید خودکار ادغام می شود.

ارتباطات و یکپارچه سازی یکپارچه

سری CSIVEI VFD که برای اتوماسیون صنعتی مدرن طراحی شده است، گزینه های ارتباطی انعطاف پذیری را برای ادغام بدون زحمت در سیستم های کنترل مبتنی بر PLC ارائه می دهد.

Modbus RTU داخلی - استاندارد در همه مدل‌ها، امکان اتصال ساده به HMI، PLC و سیستم‌های SCADA از طریق RS485. حداکثر 247 درایو را می توان در یک باس واحد برای نظارت و کنترل متمرکز شبکه کرد.

ماژول‌های فیلدباس اختیاری - قابلیت‌های ارتباطی را با ماژول‌های اختیاری برای Profibus DP، Profinet، Ethernet/IP، CANopen و DeviceNet گسترش دهید و از سازگاری با پلت‌فرم‌های اتوماسیون اصلی اطمینان حاصل کنید.

ورودی/خروجی آنالوگ و دیجیتال - ورودی‌های قابل تنظیم (0-10V، 4-20mA) و خروجی‌های رله امکان یکپارچه‌سازی انعطاف‌پذیر با سنسورها، کنترل‌کننده‌ها و آلارم‌های خارجی را بدون سخت‌افزار اضافی فراهم می‌کنند.

عملکرد PLC - مدل‌های منتخب دارای قابلیت‌های منطقی قابل برنامه‌ریزی داخلی هستند، کنترل منطقی ساده را امکان‌پذیر می‌کنند و مستقیماً در درایو در هم قفل می‌شوند و نیاز به کنترل‌کننده‌های خارجی را کاهش می‌دهند.

سوالات متداول

چگونه VFD مناسب برای موتور خود انتخاب کنم؟

چند نکته را باید در نظر گرفت:

قدرت موتور - VFD باید مطابق یا کمی بزرگتر از رتبه موتور باشد.

ولتاژ ورودی - تک فاز 230 ولت یا سه فاز 400 ولت، مطمئن شوید که با منبع تغذیه شما مطابقت دارد.

نوع بار - بارهای گشتاور ثابت مانند نوار نقاله ها یا اکسترودرها معمولاً به VFD با اندازه 100 تا 120 درصد قدرت موتور نیاز دارند. بارهای گشتاور متغیر مانند فن ها و پمپ ها اغلب می توانند از یک VFD منطبق با قدرت موتور استفاده کنند، به علاوه در مصرف انرژی صرفه جویی می شود.

محیط - برای مکان‌های گرد و غبار، مرطوب یا در فضای باز، از رتبه IP بالاتر (IP40، IP54، IP66) استفاده کنید یا درایو را در یک محفظه محافظت شده قرار دهید.

ارتباط - اگر نیاز به صحبت با PLC یا SCADA دارید، بررسی کنید که درایو از پروتکل شما پشتیبانی می کند (Modbus RTU استاندارد است؛ Profibus، Ethernet/IP و غیره اختیاری هستند).

اگر نظر دومی می‌خواهید، CSIVEI یک ابزار اندازه‌گیری و پشتیبانی فنی نیز دارد.

چه پروتکل های ارتباطی پشتیبانی می شوند؟

همه درایوهای CSIVEI به صورت استاندارد دارای Modbus RTU بیش از RS485 هستند. ماژول های اختیاری برای Profibus DP، Profinet، Ethernet/IP، CANopen و DeviceNet در دسترس هستند. اینها به شما امکان می دهند با سیستم های PLC و SCADA اصلی برای نظارت از راه دور، تغییرات پارامترها و کنترل متمرکز یکپارچه شوید.

چه محافظت هایی در درایو تعبیه شده است؟

درایوهای CSIVEI شامل مجموعه ای محکم از حفاظت ها هستند: اضافه ولتاژ، کم ولتاژ، جریان بیش از حد، اتصال کوتاه، دمای بیش از حد (هیت سینک)، کاهش فاز در ورودی یا خروجی، و اضافه بار موتور (اضافه بار حرارتی الکترونیکی، I²t). اینها به کارکرد قابل اعتماد کارها و افزایش عمر تجهیزات کمک می کنند.

چگونه عیب های رایج را عیب یابی کنم؟

درایو کدهای خطا را برای تشخیص سریع روی صفحه کلید نشان می دهد:

●  OC (جریان بیش از حد) - شورت، مشکلات سیم پیچی موتور، یا زمان شتاب خیلی کوتاه را بررسی کنید

●  OV (ولتاژ بیش از حد) - مقاومت ترمز (در صورت استفاده) را بررسی کنید یا زمان کاهش سرعت بسیار کوتاه است

●  UV (کم‌ولتاژ) - برق ورودی و سیم‌کشی را بررسی کنید

● OH (دما بیش از حد) - فن خنک‌کننده، دمای محیط و فاصله نصب را بررسی کنید

●  OL (اضافه بار) - بار موتور را بررسی کنید، زمان شتاب را افزایش دهید یا درایو را افزایش دهید

●  راهنما دارای یک جدول کامل کد خطا با مراحل دقیق است. اگر چیزی هنوز خاموش است، پشتیبانی فنی CSIVEI می تواند کمک کند.

آیا VFD دارای گارانتی و پشتیبانی فنی است؟

بله. درایوهای ما با ضمانت استاندارد 18 ماهه از تاریخ تولید (یا 12 ماه پس از نصب، هر کدام که دیرتر باشد) ارائه می‌شوند. گزینه های گارانتی تمدید شده برای برنامه های کاربردی مهم در دسترس هستند. پشتیبانی فنی جهانی از طریق ایمیل، تلفن و منابع آنلاین در دسترس است—دفترچه‌های راهنمای کاربر، راهنمای برنامه‌ها، و نرم‌افزار پیکربندی همگی گنجانده شده‌اند.

پرونده مشتری

یک مرکز تولید مبلمان به کنترل دقیق جریان هوا برای سیستم جمع آوری گرد و غبار نیاز داشت. اجرای مداوم فن ها با سرعت کامل ناکارآمد بود و صدای بیش از حد ایجاد می کرد.

راه حل: یک پمپ درایو AC سه فاز CSIVEI 7.5kw بر روی فن اصلی اگزوز نصب شده بود، با یک سنسور فشار که فشار کانال را کنترل می کند تا سرعت فن را تنظیم کند.

نتایج:

1. سرعت فن به طور خودکار برای مطابقت با نیاز جمع آوری گرد و غبار تنظیم می شود

2. صرفه جویی در انرژی 45٪ در طول عملیات بار جزئی

3. سطح نویز 12 دسی بل کاهش می یابد و شرایط کاری را بهبود می بخشد

4.کاهش سایش مکانیکی در بلبرینگ و تسمه فن

5. این سیستم اکنون هم مطابق با اهداف زیست محیطی و هم اهداف کارایی عملیاتی را برآورده می کند.
