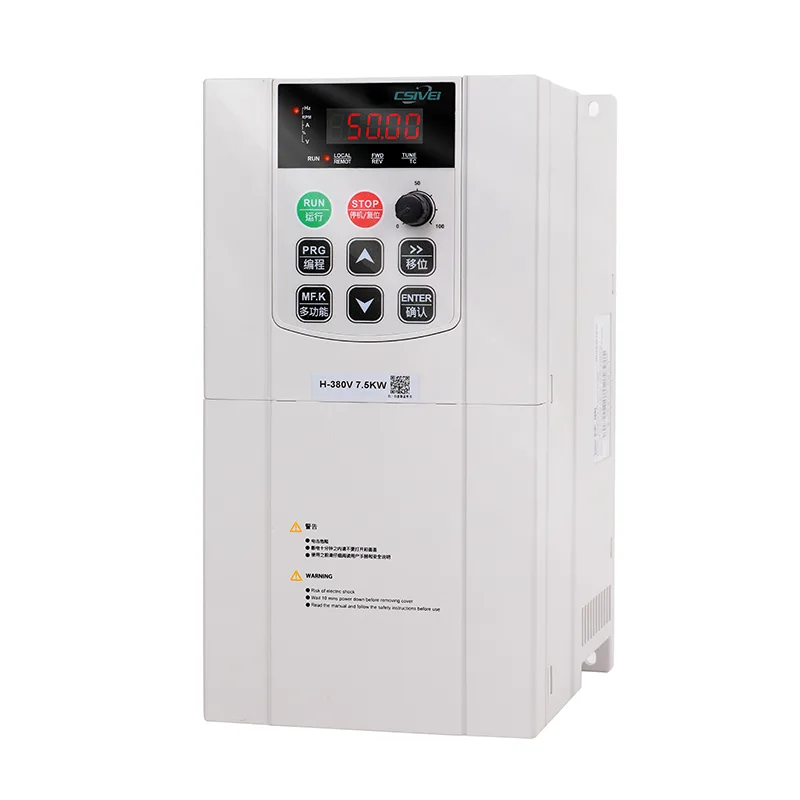

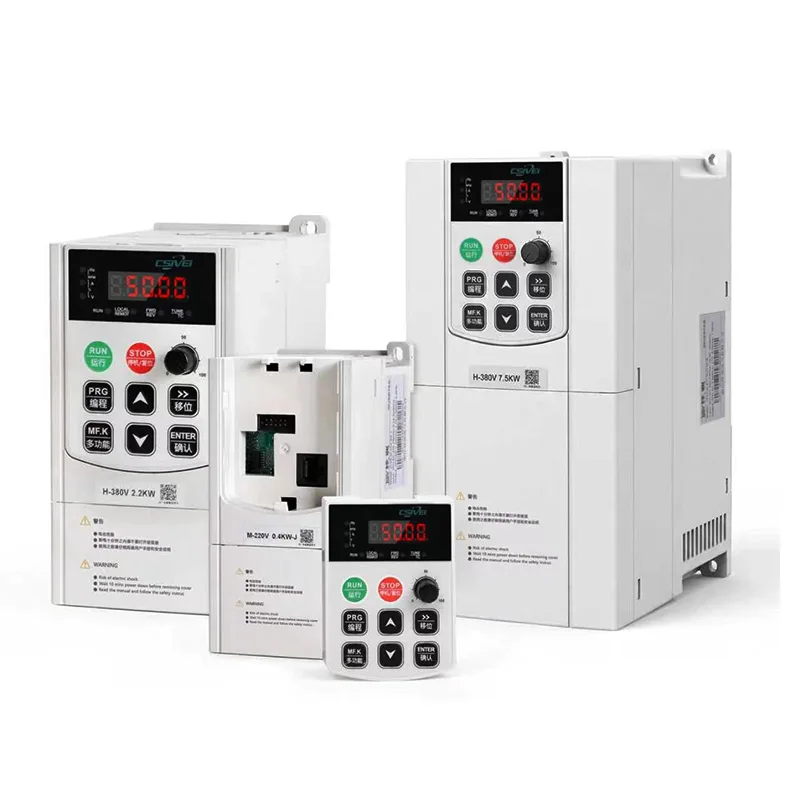

اینورتر پمپ خورشیدی 3 فاز CSIVEI 18.5KW یک راه حل پرقدرت برای پروژه های آب خورشیدی در مقیاس بزرگ است. از هر دو حالت خارج از شبکه و شبکه هیبریدی پشتیبانی می کند و به طور خودکار بین انرژی خورشیدی، باتری و شبکه سوئیچ می کند. MPPT پیشرفته با راندمان 99٪، محدوده ولتاژ ورودی گسترده (500-1000V DC). این درایو دارای PLC داخلی، چندین پورت ارتباطی (RS485، Ethernet، CAN) و یک گزینه صفحه نمایش لمسی 7 اینچی است. حفاظت شامل تشخیص خطای قوس الکتریکی، نظارت بر خطای زمین و حفاظت در برابر عملکرد خشک پمپ است. محفظه مقاوم IP54 (IP65 اختیاری) برای نصب در فضای باز. ایده آل برای احیای بیابان، پمپاژ مخزن، و تصفیه آب صنعتی. CSIVEI راه حل های پمپاژ خورشیدی کلید در دست را ارائه می دهد.
| مدل | |
| ولتاژ ورودی | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| فرکانس نامی | 50/60 هرتز |
| محدوده فرکانس | ± 5٪ (47.5 ~ 63 هرتز) |
| ولتاژ خروجی | 0-ولتاژ خروجی |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| بالاترین فرکانس | کنترل برداری: 0 ~ 500 هرتز |
| کنترل V/F: 0~500HZ | |
| فرکانس حامل | 0.8 کیلوهرتز تا 8 کیلوهرتز |
| فرکانس حامل را می توان به طور خودکار با توجه به ویژگی های بار تنظیم کرد | |
| وضوح فرکانس ورودی | تنظیم دیجیتال: 0.01 هرتز |
| تنظیم شبیه سازی: حداکثر فرکانس × 0.025٪ | |
| روش کنترل | کنترل برداری حلقه باز SVC |
| V/F کنترل سرعت حلقه باز | |
| گشتاور راه اندازی | 0.5 هرتز/150% (SVC) |
| محدوده سرعت | 1:100 (SVC) |
| دقت پایداری سرعت | ± 0.5٪ (SVC) |
| ظرفیت اضافه بار | 150٪ جریان نامی: 60 ثانیه، 170٪ جریان نامی: 12 ثانیه، 190٪ جریان نامی: 1.5 ثانیه |
| افزایش گشتاور | تقویت گشتاور خودکار؛ افزایش گشتاور دستی: 0.1٪ تا 30.0٪ |
| منحنی V/F | سه روش: 1. خطی، 2. چند کانونی، 3. منحنی V/F نوع توان |
| جداسازی V/F | 2 روش: کاملاً جدا شده؛ نیمه جدا |
| منحنی شتاب و کاهش سرعت | روش های شتاب و کاهش سرعت خطی یا منحنی S. دو نوع زمان شتاب و کاهش سرعت، با محدوده زمانی 0.0 تا 6500.0 ثانیه |
| ترمز DC | فرکانس ترمز DC: 0.00 هرتز ~ حداکثر فرکانس |
| زمان ترمز: 0.0 تا 36.0 ثانیه | |
| مقدار فعلی عملکرد ترمز: 0.0٪ ~ 100.0٪ | |
| کنترل دویدن | محدوده فرکانس دویدن: 0.00 هرتز تا حداکثر فرکانس. شتاب و کاهش سرعت دویدن: 0.0 تا 6500.0 ثانیه |
| PID داخلی | این می تواند به راحتی به یک سیستم کنترل حلقه بسته کنترل فرآیند دست یابد |
| AVR | هنگامی که ولتاژ شبکه تغییر می کند، می تواند به طور خودکار یک ولتاژ خروجی ثابت را حفظ کند. |
| محدود کردن و کنترل گشتاور | ویژگی های "بیل مکانیکی" به طور خودکار گشتاور را در حین کار محدود می کند تا از سفرهای مکرر جریان اضافی جلوگیری کند |
این VFD که برای تامین آب جامعه روستایی طراحی شده است، پمپ هایی را نیرو می دهد که آب را از گمانه ها، رودخانه ها یا مخازن به مخازن ذخیره سازی مرتفع یا شبکه های توزیع مستقیم می برد. سیستم به طور خودکار عمل می کند: هنگامی که انرژی خورشیدی کافی است، پمپ مخزن را پر می کند. هنگامی که مخزن پر است، درایو وارد حالت خواب می شود و عمر مکانیکی را حفظ می کند. ایده آل برای کیوسک های آب روستا، سیستم های آب مدارس، و تامین کلینیک سلامت. PID داخلی فشار ثابت را در مخازن بالا تضمین می کند، در حالی که الگوریتم MPPT حداکثر توان را از پنل های خورشیدی حتی در روزهای ابری استخراج می کند. این محلول، آب تمیز و کم هزینه را برای آشامیدن و سرویس بهداشتی بدون وابستگی به دیزل یا شبکه فراهم می کند.
محافظت از پمپ در برابر آسیب در سیستم های آب خورشیدی بسیار مهم است. اینورتر پمپ خورشیدی 3 فاز CSIVEI 18.5KW شامل مجموعه ای جامع از حفاظت های مخصوص پمپ می باشد:
● محافظت در برابر جریان خشک - حسگر جریان، قدرت یا اختیاری جریان را کنترل میکند. هنگامی که منبع آب تمام می شود پمپ را متوقف می کند و پس از یک بازه زمانی قابل تنظیم به طور خودکار دوباره تلاش می کند.
● تشخیص ترکیدگی لوله / تشخیص جریان کم – افت ناگهانی جریان را که نشان دهنده پارگی یا نشت لوله است، تشخیص میدهد، برای جلوگیری از سیل خاموش میشود.
● حفاظت در برابر جریان و اضافه بار – از گرم شدن بیش از حد پمپ به دلیل شن، پوسته شدن یا خرابی بلبرینگ جلوگیری میکند.
● خاموش شدن با ولتاژ کم و بیش از حد - از درایو و موتور در برابر ورودی ناپایدار خورشیدی محافظت میکند.
● آبیاری ضد معکوس – هنگامی که پمپ متوقف میشود، میتوان یک سوپاپ را کنترل کرد تا از جریان برگشت آب که موتور را به عقب میچرخاند، جلوگیری کند.
این محافظها عمر پمپ را افزایش میدهند، بازدیدهای تعمیر و نگهداری را کاهش میدهند و آب قابل اطمینان را در تاسیسات خورشیدی از راه دور ارائه میدهند.
Q1: به چه اندازه کابل بین پانل های خورشیدی و درایو نیاز دارم؟
A: اندازه کابل به جریان DC و فاصله بستگی دارد. برای یک اینورتر پمپ خورشیدی 3 فاز 18.5 کیلوواتی، معمولاً از کابل مسی 4 تا 10 میلیمتر مربع برای مسافتهای کوتاه استفاده میشود. از ابزار اندازه گیری کابل ما استفاده کنید یا با یک تکنسین مشورت کنید. همیشه از کابل های دو عایق مقاوم در برابر اشعه ماوراء بنفش برای دویدن در فضای باز استفاده کنید.
Q2: آیا می توانم درایو را در فضای باز نصب کنم؟
پاسخ: محفظه استاندارد IP20 نیاز به نصب در داخل ساختمان یا کابینت ضد آب و هوا دارد. برای نصب در فضای باز بدون کابینت اضافی، محفظه اختیاری IP54/IP65 را سفارش دهید. همه نسخه ها دارای PCB با روکش منسجم برای مقاومت در برابر رطوبت هستند.
Q3: آیا بین پانل ها و درایو به یک بریکر DC نیاز دارم؟
پاسخ: بله، قطع کننده مدار دارای رتبه DC یا قطع فیوز برای رعایت ایمنی و کد الزامی است. CSIVEI یک قطع کننده DC 2 قطبی با اندازه 1.25 برابر حداکثر جریان DC را توصیه می کند.
Q4: چگونه می توانم سنسور محافظت در برابر خشک کردن را وصل کنم؟
پاسخ: درایو دارای پایانه های ورودی دیجیتال اختصاصی برای سوئیچ جریان، سوئیچ فشار یا الکترود سطح آب است. کنتاکت های NO/NC سنسور را وصل کنید. سپس پارامتر مربوطه را روی "محافظت در حالت خشک" تنظیم کنید. با فعال شدن سنسور، درایو متوقف می شود و خطا را نشان می دهد.
Q5: این درایو چه نیازهای زمینی دارد؟
A: زمین مناسب بسیار مهم است. ترمینال پلی اتیلن درایو را با استفاده از یک هادی مسی به زمین اختصاصی متصل کنید. همچنین قاب های پنل خورشیدی و موتور پمپ را زمین کنید. عدم اتصال به زمین ممکن است باعث برق گرفتگی یا اختلال در عملکرد درایو شود.
روستایی با 300 خانوار در شرق آفریقا چاه های پمپ دستی غیرقابل اعتمادی داشت. یک پمپ خورشیدی VFD CSIVEI با یک اینورتر پمپ خورشیدی 3 فاز 18.5 کیلوواتی نصب شد که آب را از یک گمانه به یک مخزن 50000 لیتری بلند می برد.
آب تمیز روزانه به مدت 4 ساعت در دسترس همه خانواده ها است.
بدون نیاز به دیزل یا برق شبکه - هزینه عملیاتی صفر.
تعمیر و نگهداری به تمیز کردن سالانه پانل کاهش یافته است.
زنان و کودکان دیگر مسافت طولانی را برای آب راه نمی روند.
این سیستم به مدت 3 سال بدون نقص کار کرده است و سلامت جامعه و فعالیت اقتصادی را متحول کرده است.
