چگونه VFD ها انرژی را در فرودگاه ها صرفه جویی می کنند: یک شیرجه عمیق فنی و اقتصادی

--- چگونه VFD ها انرژی را در فرودگاه ها صرفه جویی می کنند - و چرا این مهم بیش از همیشه است

خرابی 15 دقیقه ای نوار نقاله در یک فرودگاه بزرگ بین المللی می تواند بیش از 2000 چمدان را به اشتباه هدایت کند و بیش از 100000 دلار هزینه رزرو مجدد، غرامت و هزینه اضافی سوخت برای پروازهای تاخیری برای خطوط هوایی هزینه داشته باشد. برای دبی بین المللی (DXB) - که بیش از 18000 کیسه در ساعت را در اوج 90 کیلومتر کمربند پردازش می کند - این خطر هر روز بزرگتر می شود.

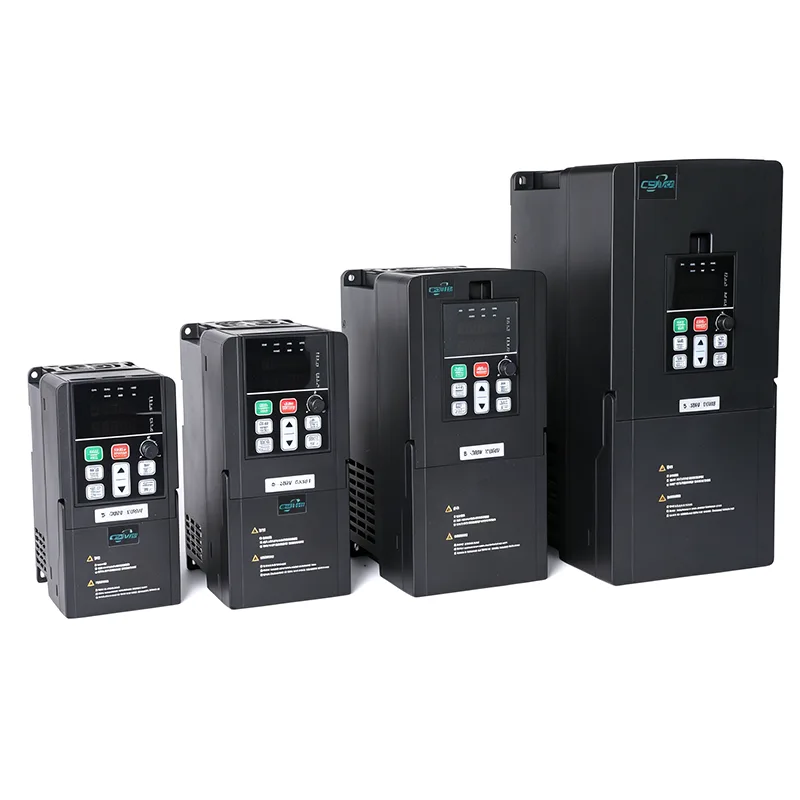

راه حل، موتورهای جدید یا تسمه های پهن تر نبود. این یک بازسازی از وسایل الکترونیکی هوشمندتر بود-درایوهای فرکانس متغیر (VFD)- که به DXB توانایی کاهش سرعت، سرعت بخشیدن و راه اندازی نرم شبکه نوار نقاله عظیم خود را در صورت تقاضا داد، که قبوض انرژی را نزدیک به 50٪ کاهش داد و خرابی های مکانیکی را تا بیش از 40٪ کاهش داد. در اصل، چگونگی صرفه جویی در مصرف انرژی VFD در فرودگاه ها فقط به کاهش کیلووات ساعت نیست. این در مورد تراز کردن خروجی موتور با تقاضای عملیاتی بلادرنگ، تبدیل یک سیستم انرژی ثابت به یک سیستم تطبیقی ​​و هوشمند است.

در اینجا یک بررسی عمیق در مورد اینکه چگونه VFD ها به آینده لجستیک فرودگاه کمک می کنند، با پشتوانه داده های دنیای واقعی و بینش های مهندسی ارائه شده است.

چالش اصلی سیستم های چمدان فرودگاهی

حمل بار در فرودگاه ذاتاً غیرقابل پیش بینی است. یک سیستم باید به طور یکپارچه از ساعت شلوغی پر هرج و مرج خروج صبح به آرامش مرده یک آرامش نیمه شب منتقل شود.

از لحاظ تاریخی، تسمه‌های نقاله از موتورهای القایی AC استاندارد استفاده می‌کردند که با سرعت ثابت کار می‌کردند. این سیستم های قدیمی از اشکالات عملیاتی قابل توجهی رنج می بردند:

● اتلاف انرژی بالا: موتورها حتی با حمل یک کوله پشتی با 100 درصد ظرفیت کار می کردند.

● سایش شدید مکانیکی: شروع و توقف ناگهانی مداوم باعث ایجاد فشار مکانیکی زیاد بر روی تسمه ها، دنده ها و قرقره ها می شود.

● جریان هجومی زیاد: راه اندازی یک موتور با سرعت ثابت به 600 درصد جریان بار کامل آن نیاز دارد که منجر به جهش های عظیم در صورتحساب های انرژی می شود.

اینجاست که VFD ها وارد عمل می شوند و با تنظیم دینامیکی سرعت و گشتاور موتور بر اساس تقاضای بلادرنگ، به عنوان "مغز" موتور عمل می کنند. درک اینکه چگونه VFD ها انرژی را در فرودگاه ها صرفه جویی می کنند با این اصل اساسی شروع می شود: انرژی ورودی را با حجم کار مطابقت دهید، نه برعکس.

مزایای کلیدی VFD ها در نوار نقاله های فرودگاهی

1. کنترل سرعت پویا و مرتب سازی هوشمند

فرودگاه های مدرن از اسکنر بارکد خودکار و برچسب های RFID برای ردیابی چمدان ها استفاده می کنند. هنگامی که یک کیسه به یک دیورتر مرتب‌سازی با سرعت بالا نزدیک می‌شود، VFD آن را دقیقاً در شکاف تعیین‌شده قرار می‌دهد و از اتصال آن به پرواز صحیح اطمینان می‌دهد.

یکی از تصمیم‌های طراحی که ما هفته‌ها بر سر آن بحث کردیم، این بود که آیا با یک معماری متمرکز (یک کابینت درایو بزرگ که ده‌ها موتور را تغذیه می‌کند) یا یک رویکرد توزیع‌شده (درایوهای جداگانه نصب شده در کنار هر موتور) پیش برویم. گزینه متمرکز حدود 20٪ ارزان تر بود، اما یک شکست ماژول در آن کابینت می تواند کل خط مرتب سازی را از بین ببرد. درایوهای توزیع شده برای هر واحد هزینه بیشتری دارند اما جداسازی خطا را ارائه می دهند. DXB در نهایت توزیع را انتخاب کرد – نه به این دلیل که از نظر فنی جذاب‌تر بود، بلکه به این دلیل که تیم عملیات یک محاسبه ساده را انجام داد: از دست دادن احتمالی قطعی 15 دقیقه‌ای در ساعات اوج مصرف (حدود 100000 دلار) بسیار بیشتر از هزینه افزایشی سخت‌افزار توزیع‌شده بود. این تصمیم بعداً به استانداردهای تدارکات مهندسی داخلی فرودگاه راه یافت.

2. صرفه جویی شدید انرژی از طریق حالت های ECO

تسمه نقاله اگر کیسه ای روی آنها نباشد نیازی به کار با سرعت کامل ندارند. VFD ها به سیستم ها اجازه می دهند در ساعات کم بار وارد حالت "خواب" یا سرعت کم شوند. این دقیقاً نحوه صرفه جویی در مصرف VFD در فرودگاه ها در عمل است: با کاهش خودکار سرعت موتور تا 20% در حالت بیکار زمانی که حسگرها چمدان صفر را برای بیش از 90 ثانیه تشخیص می دهند. در حالی که اثر صرفه جویی در انرژی در بارهای گریز از مرکز مانند فن ها و پمپ ها، حتی برای کاربردهای نوار نقاله با گشتاور ثابت، باعث کاهش سرعت می شود.

3. «شروع های نرم» و «ایستگاه های نرم»

VFD ها به جای تکان دادن به حرکت، سرعت موتور را به تدریج طی چند ثانیه افزایش می دهند. این شتاب کنترل‌شده، شوک مکانیکی را که تسمه‌ها را می‌چسبد و به گیربکس‌ها آسیب می‌زند، از بین می‌برد و طول عمر زیرساخت‌های فیزیکی فرودگاه را به شدت افزایش می‌دهد.

چالش های بالقوه در هنگام استقرار VFD ها - و نحوه رسیدگی به آنها

هیچ فناوری بدون معاوضه نیست. VFD ها می توانند اعوجاج هارمونیک را به شبکه برق، عایق موتور تنش از طریق امواج ولتاژ بازتابی، و کاهش حرارتی در تونل های نوار نقاله گرم و محدود وارد کنند. هیچکدام از اینها معامله شکن نیستند، اما نیاز به برنامه ریزی اولیه دارند.

تیم های مهندسی این خطرات را با نصب راکتورهای خط یا فیلترهای فعال (برای هارمونیک ها)، مشخص کردن موتورهای اینورتر یا فیلترهای dV/dt (برای محافظت از عایق) و انتخاب درایوهایی با درجه بندی دمای گسترده و کنترل هوشمند فن (برای مدیریت حرارتی) کاهش می دهند. پرداختن به این سه عامل به موقع تضمین می کند که صرفه جویی در انرژی و دستاوردهای قابل اطمینان وعده داده شده بدون غافلگیری ناخواسته پس از نصب ارائه می شود.

صادقانه بگویم، ما در مرحله اول مسئله هارمونیک را دست کم گرفتیم. حدود دو هفته پس از آغاز به کار درایوهای اولیه، تیم کنترل ترافیک هوایی اشکالات متناوب را در نمایشگرهای رادار در دروازه های مجاور گزارش کرد. دو هفته دیگر طول کشید تا علت اصلی را ردیابی کنیم: هارمونیک های مرتبه بالا از VFD ها از طریق کابل های موتور بدون محافظ تابش می کردند و با گیرنده های باند L رادار تداخل داشتند. این اصلاح مستلزم افزودن فیلترهای خروجی سینوسی و هسته‌های فریت در هر درایو بود – بازسازی که هم هزینه و هم زمان‌بندی برای ما دارد. اگر می‌توانستم این کار را دوباره انجام دهم، یک متخصص EMC را در مرحله طراحی شماتیک می‌آورم، نه در حین راه‌اندازی.

مطالعه موردی در دنیای واقعی: فرودگاه بین المللی دبی (DXB)

برای درک تأثیر این فناوری، به فرودگاه بین‌المللی دبی (DXB)، یکی از شلوغ‌ترین فرودگاه‌ها برای تردد مسافران بین‌المللی در جهان نگاه نکنید.

آنچه DXB در برابر آن بود

سیستم حمل و نقل بار DXB تا 18000 کیسه در ساعت را در شبکه ای که بیش از 90 کیلومتر از نوار نقاله را در بر می گیرد، جابجا می کند. با دمای شدید بیابان در خارج از خانه و رسیدگی به جریان اوج 10000 مسافر در ساعت، فرودگاه با هزینه های سرسام آور برق و توقف مکرر تعمیر و نگهداری به دلیل سایش مکانیکی اتصالات نوار نقاله مواجه شد.

بازسازی که همه چیز را تغییر داد

تیم مهندسی موتورهای با سرعت ثابت قدیمی را با VFD های غیرمتمرکز مجهز کردند که دارای ارتباطات فیلدباس صنعتی داخلی (Profinet) هستند. درایوها مستقیماً به سیستم‌های PLC متمرکز مجهز به حسگرهای چشمی عکس متصل شدند.

اعدادی که مهم بودند

هنگامی که حسگرها چمدان صفر را در یک خط خاص برای بیش از 90 ثانیه تشخیص دادند،VFDبه طور خودکار موتور را تا 20٪ سرعت در حالت آزاد کاهش داد. علاوه بر این، قابلیت شروع نرم، خرابی های مکانیکی را تا بیش از 40 درصد کاهش داد. در حالی که تیم پروژه ارقام مالی دقیقی را فاش نکرده است، یک بررسی متقابل محافظه کارانه با استفاده از داده های عمومی امکان پذیر است. بخش نوار نقاله مورد بحث تقریباً 2.8 مگاوات از ظرفیت موتور نصب شده را جذب می کند، با ضریب بار متوسط ​​حدود 60 درصد کار می کند و تقریباً 7000 ساعت در سال کار می کند - با مصرف تخمینی سالانه 4.2 گیگاوات ساعت. با نرخ برق صنعتی دبی که تقریباً 0.08 دلار در هر کیلووات ساعت است، این به معنای حدود 336000 دلار در سال هزینه انرژی است. کاهش 50 درصدی تقریباً 168000 دلار در سال صرفه جویی می کند. کاهش کار تعمیر و نگهداری، قطعات یدکی کمتر، و جریمه کمتر مربوط به خرابی را اضافه کنید، و مجموع سود سالانه احتمالاً در محدوده 250,000 تا 300,000 دلار قرار می گیرد. در مقابل کل سرمایه‌گذاری بهسازی تقریباً 4 میلیون دلاری (درایوها، نصب، فیلترها و مهندسی)، دوره بازپرداخت 18 تا 24 ماهه از نظر ریاضی سازگار است و با آنچه تیم مهندسی به‌طور غیررسمی در ارائه‌های صنعتی به اشتراک گذاشته‌اند، مطابقت دارد.

مقایسه فنی: سرعت ثابت در مقابل ادغام VFD

برای نشان دادن تضاد کامل در عملکرد، جدول زیر معیارهای اصلی بین سیستم‌های نوار نقاله با سرعت ثابت سنتی و سیستم‌های بهینه‌سازی شده با اینورترهای فرکانس مدرن را نشان می‌دهد.

ظهور VFD های غیرمتمرکز در هوانوردی

یک روند قابل توجه در معماری مدرن فرودگاه، تغییر کابینت های کنترل متمرکز به VFD های غیرمتمرکز است.

در یک چیدمان سنتی، صدها مایل کابل موتور سنگین و محافظ باید از یک اتاق کنترل مرکزی به موتورهای نوار نقاله منفرد که در سرتاسر ترمینال پراکنده شده اند هدایت شوند. این به سینی های کابل عظیم نیاز دارد و خطر تداخل الکترومغناطیسی (EMI) را به همراه دارد.

VFD های غیرمتمرکز با درجه های IP بالا (معمولا IP65 یا IP66) طراحی شده اند که به آنها اجازه می دهد مستقیماً روی یا درست در کنار موتور نوار نقاله نصب شوند.

چرا مهندسان VFD های غیرمتمرکز را ترجیح می دهند:

● کاهش هزینه کابل کشی: کابل های مسی محافظ گران قیمت را تا 70 درصد کاهش می دهد.

● عیب یابی سریعتر:اگر درایو خراب شود، خدمه تعمیر و نگهداری می توانند واحد مدولار محلی را در عرض چند دقیقه بدون ایجاد اختلال در کل کابینت کنترل تعویض کنند.

● مدیریت حرارتی:نیاز به اتاق های کنترل عظیم و مجهز به تهویه مطبوع را از بین می برد و باعث صرفه جویی در فضا و انرژی خنک کننده می شود.

ستون فقرات لجستیک هوانوردی پایدار

بازسازی DXB داستان روشنی را بیان می کند: VFD ها فناوری تجربی نیستند. آنها به‌روزرسانی‌های زیرساختی ثابت و قابل بانکی هستند که هزینه خود را در کمتر از دو سال پرداخت می‌کنند در حالی که خرابی‌های مکانیکی را تا بیش از 40 درصد کاهش می‌دهند.

برای اپراتورهای فرودگاهی که با افزایش هزینه‌های انرژی و تشدید مقررات انتشار گازهای گلخانه‌ای مواجه هستند، سؤال دیگر این نیست که آیا سیستم‌های نوار نقاله مبتنی بر VFD را اتخاذ کنند، بلکه این سؤال است که با چه سرعتی می‌توان آن‌ها را مستقر کرد. کتاب راهنمای مهندسی قبلاً نوشته شده است - از تعیین راکتورهای خط برای کاهش هارمونیک ها، انتخاب موتورهای اینورتر که در برابر امواج منعکس شده مقاومت می کنند، تا استقرار درایوهای غیرمتمرکز که تعمیر و نگهداری را ساده می کند.

آنچه در دبی بین المللی کار می کرد می تواند در جاهای دیگر کار کند. تکنولوژی بالغ شده است. اقتصاد قانع کننده است. و در زیر ترمینال‌ها، جایی که مایل‌ها تسمه میلیون‌ها کیسه را جابه‌جا می‌کنند، تغییر از حرکت با سرعت ثابت به حرکت هوشمند و تطبیقی ​​به خوبی در حال انجام است - هرچند که از کجا باید بهسازی را شروع کرد و در کدام خطوط، یک سوال باز برای هر اپراتور باقی می‌ماند.
